Установка подогревателя Thermo90 STD Webasto ЧТЗ

Установка подогревателя Thermo 90 STD Webasto на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
	64-43-39СП	Установка подогревателя Thermo90 STD Webasto (для трактора с электростартерным пуском двигателя)	1
1	-	Гайка М6-7Н.6.019	2
2	-	Шайба 6Т 65Г 09	2
3	-	Хомут монтажный ∅35, 21499А ¹	1
4	-	Гайка М8 1303817 для Webasto ¹	2
5	-	Шайба гровер ∅9, 152560 ¹	2
6	24-74-225	Демпфер (М8) 434372 ¹	1
7	64-43-493	Втулка	3
8	-	Болт M8-6g×25.88.35.019	5
9	-	Шайба 8Т 65Г 09	5
10	64-43-500	Плита	1
11	64-43-340СП	Патрубок	1
12	40984	Прокладка	1
13	46792	Прокладка	1
14	64-43-338СП	Патрубок	1
15	64-43-503	Хомутик	1
16	-	Болт M10-6g×25.58.019	3
17	-	Шайба 10 ОТ 65Г 09	3
¹ Поступает в комплекте с подогревателем Thermo 90 STD Webasto.

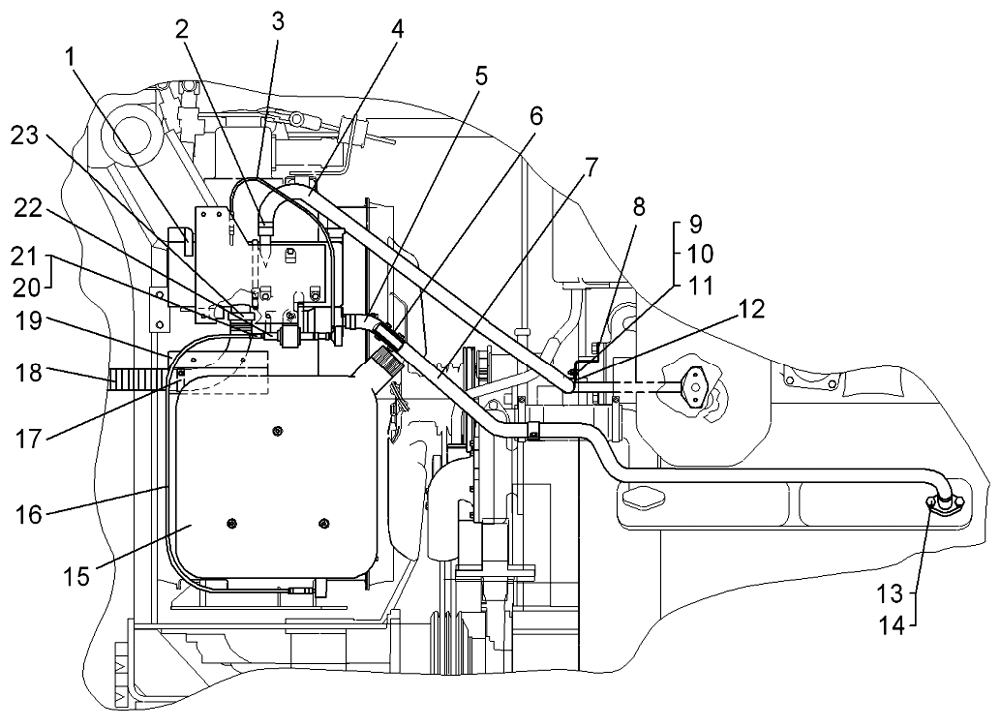

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	-	Подогреватель Webasto 1300724 ¹	1
2	-	Хомут NORMA ∅23...35, 9014771 ¹	7
3	-	Топливный шланг ∅вн.2/ ∅нар.5, 28551А ¹	1
4	-	Шланг ∅0вн.20/ ∅нар.29, 33894 ¹	1
5	-	Шланг ∅вн.20/ ∅нар.29, 33894 ¹	1
6	-	Соединительный патрубок, 66934В ¹	1
7	700-46-2335	Рукав	1
8	64-43-481	Кронштейн	1
9	-	Болт М6-6g×16.88.35.019	1
10	-	Гайка М6-7Н.6.019	1
11	-	Шайба 6Т 65Г 09	1
12	700-54-201-19	Хомутик	1
13	-	Болт М10-6g×25.58.019	3
14	-	Шайба 10 ОТ 65Г 09	3
15	-	Бачок для Themro 90 STD 86227	1
16	-	Топливный шланг ∅вн.2/ ∅нар.5, 28551А ¹	1
17	-	Хомут монтажный для выхлопной трубы ∅42, 126830 ¹	1
18	-	Гибкая трубка ∅вн.38, 15127 ¹	1
19	64-43-341 СП	Экран	1
20	-	Топливный шланг 4,5x10,5; L=50, 484032 ¹	4
21	-	Хомут 10, 310947 (33027) ¹	8
22	-	Топливный насос (24В) ДИЗЕЛЬ, 85105В’	1
23	-	Хомут для выхлопной трубы силовой ∅29...42, 367400 ¹	2
¹ Поступает в комплекте с подогревателем Thermo 90 STD Webasto.
