Установка подогревателя на двигатель с электростартером ЧТЗ

/
Описание

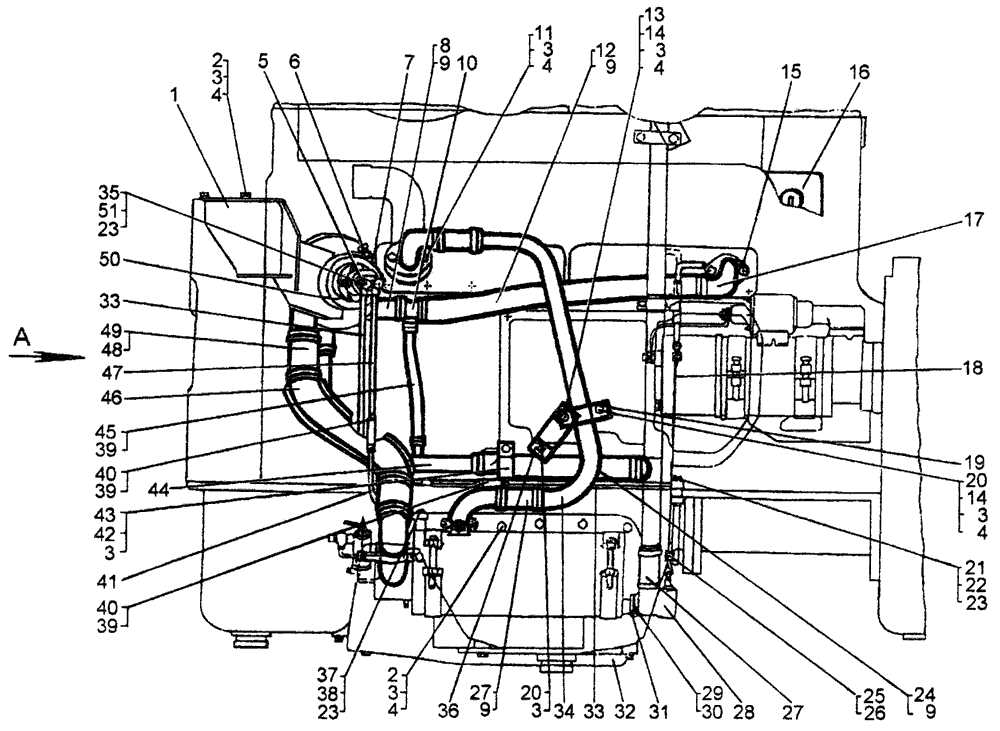

Установка подогревателя на двигатель с электростартером на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
1 51-43-219СП Кронштейн 1
2 - Болт M10-6gx25.58.019 13
3 - Шайба 10 ОТ 65Г 09 25
4 31308-1 Шайба 23
5 51-43-213СП Лента 1
6 24-74-225 Втулка 3
7 700-28-2376 Болт 3
8 700-46-2223 Рукав 1
9 - Хомут червячный SGT 32-50/9 14
10 51-43-224СП Труба 1
11 - Болт M10-6gx75.58.019 2
12 700-46-2223-02 Рукав 1
13 - Болт M10-6gx50.58.019 2
14 - Гайка М10.6.019 5
15 46792 Прокладка 2
16 50-10-580СП Щиток управления подогревателем 1
17 51-43-204 Патрубок 2
18 24-43-93 Трос 1
19 24-43-97 Скоба 4
20 - Болт M10-6gx35.58.019 3
21 700-41-2716 Болт поворотного угольника 1
22 51-06-8 Кольцо 4
23 - Проволока 1-С-Т 1 м
24 700-40-9014 Рукав 1
25 081430 Муфта 2
26 - Болт М6х20.58.019 5
27 700-40-3645 Рукав 4
28 21-43-115СП Кран сливной 1
29 - Болт M8-6gx20.58.019 4
30 - Шайба 8Т 65Г 09 5
31 700-40-3567 Прокладка 1
32 51-43-209СП Днище 1
33 64-43-155СП Трубка 1
34 64-43-83 Труба 1
35 700-41-3540 Болт поворотного угольника 2
36 64-43-86 Кронштейн 1
37 700-41-3539 Болт поворотного угольника 1
38 40938 Кольцо 2
39 - Хомут червячный SGT 6
40 700-40-9013 Рукав 2
41 64-43-157СП Трубка 1
42 - Болт M10-6gx20.58.019 3
43 700-41-2985 Хомут 1
44 64-43-1ЗЗСП Труба 1
45 700-46-2211 Рукав 1
46 51-43-271СП Патрубок 1
47 64-43-158СП Трубка 1
48 - Хомут червячный SGT 50-70/9 4
49 700-46-2286 Рукав 2
50 - Насосный агрегат ПЖД 30В-1015200 1
51 40920 Кольцо 4

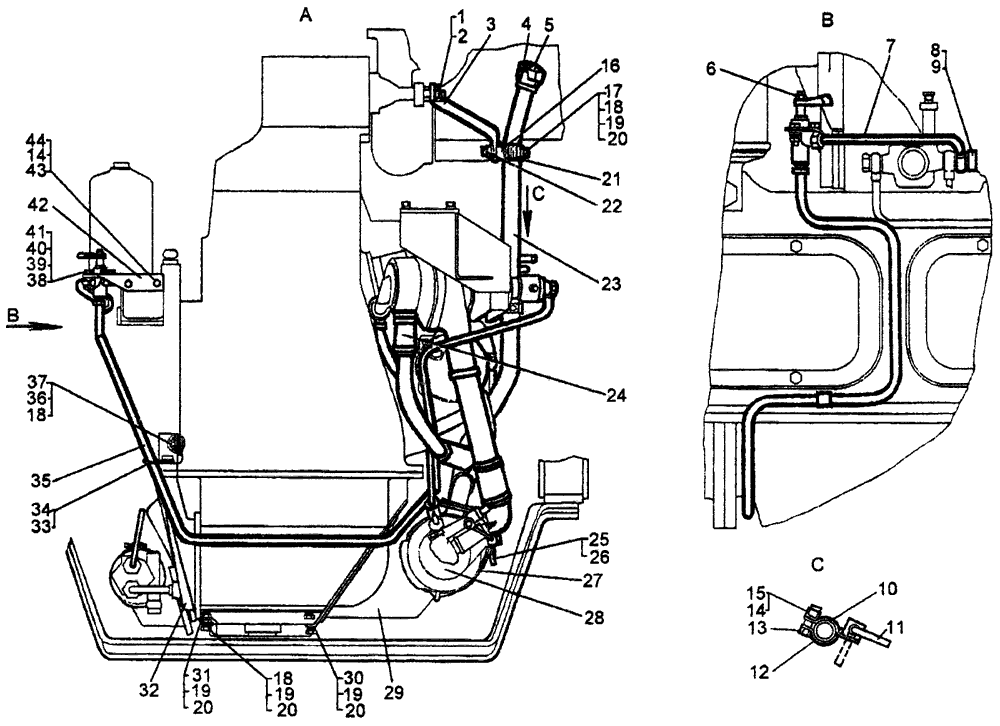

# Номер запчасти Наименование детали Кол-во в сборке
1 - Шайба 16 ОТ 65Г 09 1
2 3013 Гайка 1
3 24-43-107 Кронштейн 1
4 40269 Прокладка 1
5 24-43-81 Пробка заливной горловины 1
6 - Кран ПП8 1
7 64-43-132СП Трубка 1
8 700-41-3467 Болт поворотного угольника 1
9 51-06-8 Кольцо 4
10 21-43-126СП Кронштейн 1
11 51-43-76 Ручка 1
12 21-43-51 Скоба 1
13 - Болт M8-6gx25.88.35.019 1
14 - Шайба 8Т 65Г 09 5
15 - Гайка М8-7Н.6.019 1
16 51-70-2 Втулка 1
17 - Болт М10-6gх35.58.019 3
18 - Гайка М10-7Н.6.019 5
19 - Шайба 10 ОТ 65Г 09 25
20 31308-1 Шайба 23
21 24-43-97 Скоба 4
22 - Болт М10-6gх50.58.019 2
23 64-43-134СП Труба 1
24 700-40-3645 Рукав 4
25 700-28-2376 Болт 3
26 24-74-225 Втулка 3
27 51-43-253СП Лента 2
28 - Котел подогревателя ПЖД 30E-1015010 ГЧ 1
29 51-43-269СП Кронштейн 1
30 - Болт M10-6gx25.58.019 13
31 - Болт M10-6gx20.58.019 3
32 51-43-227СП Патрубок 1
33 700-40-2654 Прокладка 4
34 41627 Хомутик 4
35 51-43-255СП Трубка 1
36 64-43-90 Стяжка 1
37 18-14-122 Пластина 1
38 31358-1 Шайба 3
39 - Шайба 6Т 65Г 09 3
40 - Гайка М6-7Н.6.019 3
41 - Болт M6-6gx20.58.019 5
42 51-43-182 Кронштейн 1
43 31386 Шайба 2
44 - Болт M8-6gx20.58.019 4
Установка подогревателя на двигатель с электростартером
