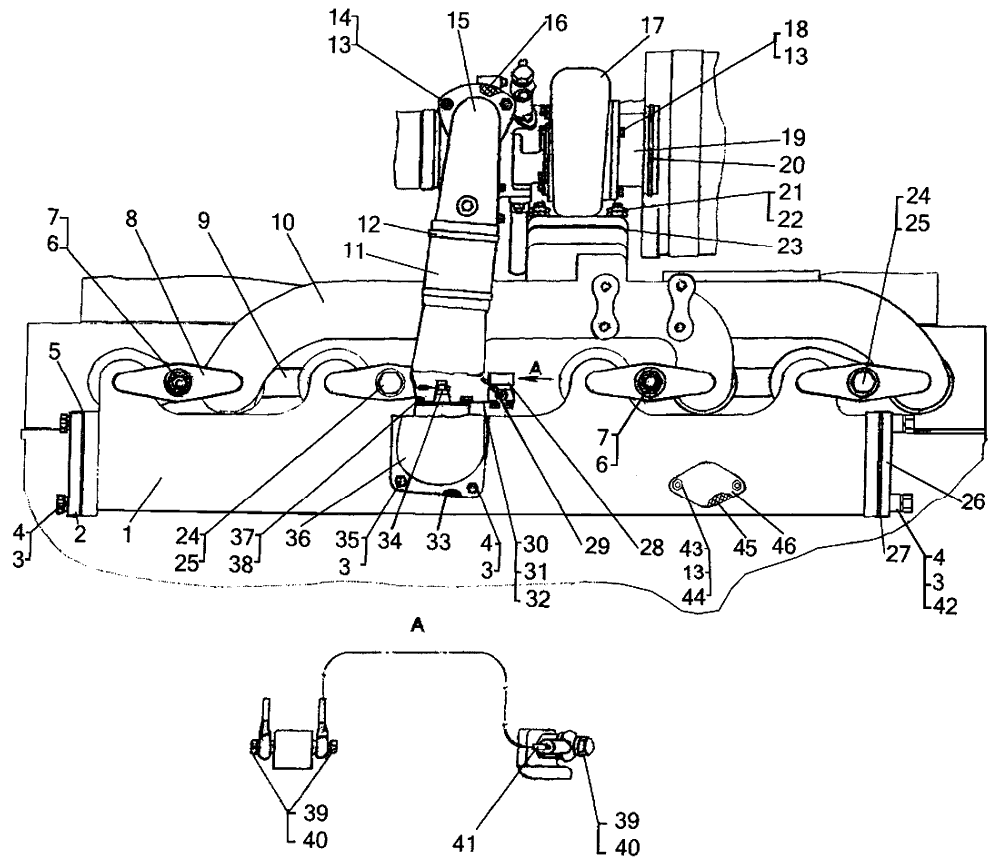

Установка коллекторов для дизелей с турбокомпрессором ТКР 8,5С ЧТЗ
Установка коллекторов для дизелей с турбокомпрессором ТКР 8,5С ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 51-05-299СП | Коллектор впускной | 1 |
| 2 | 51-05-325 | Крышка | 1 |
| 3 | - | Шайба 10 ОТ 65Г 09 | 12 |
| 4 | - | Болт М10х25.58.019
Болт М10-6gx45.58.019 1 | 10,8 1
2 |
| 5 | 700-40-7403 | Прокладка | 1 |
| 6 | 3013 | Гайка | 2 |
| 7 | 700-29-2210 | Шпилька | 2 |
| 8 | 05688-1 | Планка | 4 |
| 9 | 700-40-3880СП | Прокладка | 2 |
| 10 | 51-05-313 | Коллектор выпускной | 1 |
| 11 | 700-46-2283 | Рукав | 1 |
| 12 | 700-41-2222СП | Хомут | 2 |
| 13 | - | Шайба 8Т 65Г 09 | 7 |
| 14 | - | Гайка М8х1.6.019 | 3 |
| 15 | 51-05-370СП | Патрубок | 1 |
| 16 | 700-40-8147 | Прокладка | 1 |
| 17 | 51-54-1-01СП | Турбокомпрессор ТКР 8,5С | 1 |
| 18 | - | Болт М8-8g×20.58.019 | 4 |
| 19 | 51-05-314 | Вставка | 1 |
| 20 | 51-54-30
92.264 | Кольцо уплотнительное | 1 |
| 21 | 700-30-2099-01 | Гайка | 8 |
| 22 | 700-29-2354-01 | Шпилька | 4 |
| 23 | 700-40-8750СП | Прокладка | 1 |
| 24 | 700-28-2486 | Болт | 2 |
| 25 | 3178-01 | Шайба | 2 |
| 26 | 16-05-279-01 | Крышка | 1 |
| 27 | 700-40-7420 | Прокладка | 1 |
| 28 | - | Клапан топливный электромагнитный 1102.3741 2 | 1 |
| 29 | 51-05-150СП 2 | Трубка | 1 |
| 30 | 51-05-111 2 | Кронштейн | 1 |
| 31 | 51-05-169 2 | Прокладка | 1 |
| 32 | - | Кольцо 20x26 | 1 |
| 33 | 700-40-2233 | Прокладка | 1 |
| 34 | - | Свеча факельная штифтовая 1102.3740 2 | 1 |
| 35 | - | Болт М10-6g×35.58.019 | 2 |
| 36 | 51-05-519 2; 51-05-518 1 | Патрубок | 1 |
| 37 | - | Болт М6-6gx16.88.019 2 | 4 |
| 38 | - | Шайба 6Т 65Г 09 2 | 4 |
| 39 | 40938 2 | Кольцо | 6 |
| 40 | 700-41-2932 2 | Штуцер | 3 |
| 41 | 51-05-504СП 2 | Трубка | 1 |
| 42 | 0474 1 | Втулка | 2 |
| 43 | - | Гайка М8-7Н.6.019 | 2 |
| 44 | - | Шпилька 2М8× 3p/6g ×25.66.016 | 2 |
| 45 | 46238 2 | Прокладка | 1 |
| 46 | 16-05-433 2 | Крышка | 1 |
| 1 Для дизеля с пусковым двигателем.
2 Для дизеля с электростартерной системой пуска. | |||
