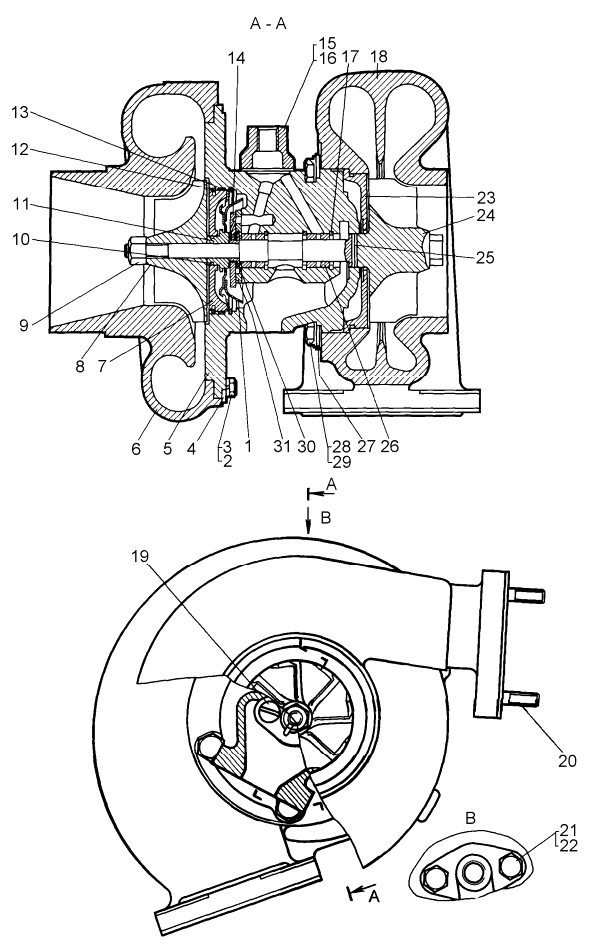

Турбокомпрессор ТКР 8,5С ЧТЗ
Турбокомпрессор ТКР 8,5С ЧТЗ
/
Описание
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 51-54-1-01СП | Турбокомпрессор ТКР 8,5С | 1 |
| 1 | 51-54-102СП | Щиток | 1 |
| 2 | - | Болт M6-6g×14.88.35.019 | 7 |
| 3 | - | Шайба 6Т 65Г 09 | 7 |
| 4 | 700-31-2606 | Шайба | 7 |
| 5 | 51-54-3 | Корпус подшипников | 1 |
| 6 | 51-54-29 | Корпус компрессора | 1 |
| 7 | 51-54-5 | Диск | 1 |
| 8 | 51-54-23 1 | Колесо компрессора | 1 |
| 9 | 700-30-2345 | Гайка | 1 |
| 10 | 51-54-15 1 | Кольцо | 1 |
| 11 | 51-54-10 | Кольцо | 2 |
| 12 | 51-54-18 | Кольцо | 1 |
| 13 | 700-40-9198 | Кольцо | 1 |
| 14 | 51-54-109СП | Подшипник упорный | 1 |
| 15 | 51-09-178 | Фланец | 1 |
| 16 | 700-40-5650 | Прокладка | 1 |
| 17 | 51-54-36 | Втулка дистанционная | 1 |
| 18 | 51-54-1 | Корпус турбины | 1 |
| 19 | - | Винт В.М6-8g×16.58.019 | 3 |
| 20 | - | Шпилька М8× 1,25-3р/1-6g ×22.66.029 | 3 |
| 21 | - | Болт М8-6g×20.58.019 | 2 |
| 22 | - | Шайба 8Т 65Г 09 | 2 |
| 23 | 51-54-4 | Экран | 1 |
| 24 | 51-54-108СП 1 | Вал в сборе с колесом турбины | 1 |
| 25 | 51-54-11 | Кольцо | 2 |
| 26 | 51-54-37 | Подшипник | 1 |
| 27 | 51-54-20 | Планка | 3 |
| 28 | 700-31-2593 | Пластина стопорная | 3 |
| 29 | - | Болт М8-6g×12.88.35.089 | 6 |
| 30 | 51-54-19 1 | Кольцо | 1 |
| 31 | 51-54-12 | Планка | 1 |
| 32 | 51-54-35 | Втулка | 1 |
| 1 Заказывать комплект 51-54-110СП Ротор в сборе | |||
