Регулятор дизеля ЧТЗ

Описание

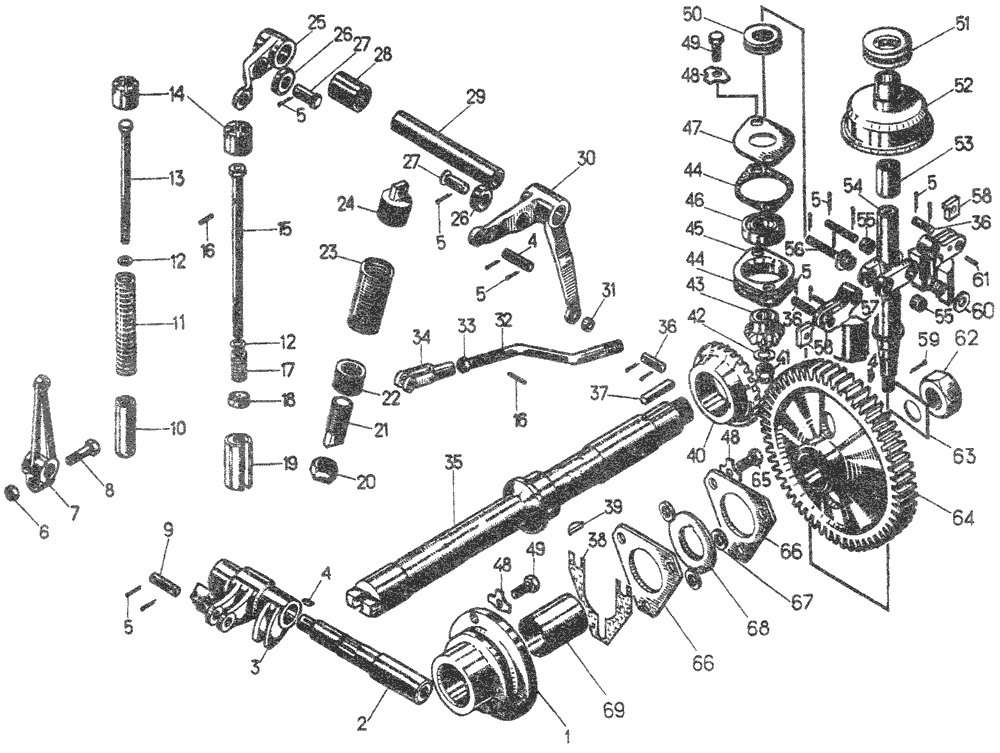

Регулятор дизеля Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	51-06-14СП	Регулятор (для дизеля мощностью 180 л. с.)	1
-	51-06-14-01СП	Регулятор (для дизеля мощностью 140 л. с.)	1
1	06368	Корпус	1
2	06339	Валик	1
3	06340-1	Рычаг	1
4	341	Шпонка	1
5	51-06-44	Шплинт	8
6	-	Гайка М8-6Н.6.019	1
7	16-06-13-1	Рычаг	1
8	2848	Болт	1
9	06347	Палец	2
10	06353	Упор минимальной подачи	1
11	38349	Пружина	1
12	31365	Шайба	2
13	51-06-128СП	Болт минимальной подачи	1
14	06348	Муфта	2
15	06375СП	Болт максимальной подачи	1
16	700-32-2181	Штифт	1
17	38348	Пружина	1
18	06350	Колпачок	1
19	06351	Упор максимальной подачи	1
20	3031-2	Гайка	1
21	06346	Наконечник	1
22	06345	Наконечник	1
23	700-38-2874	Пружина	1
24	06592	Наконечник	1
25	51-06-2	Рычаг	1
26	06334	Ролик	2
27	06335	Валик	2
28	06332	Втулка	1
29	06331-1	Валик	1
30	51-06-1	Рычаг	1
31	06338	Втулка	1
32	51-06-41	Тяга	1
33	-	Гайка М6.6.019	2
34	51-06-5	Вилка	2
35	51-06-40	Вал привода	1
36	06322	Ось	1
37	34116	Шпонка	1
38	14-06-3	Прокладка	10
39	3432 -	Шпонка Шпонка 3×6,5	1
40	06370-1	Шестерня	1
41	30225	Гайка	1
42	31363	Шайба	1
43	06324	Шестерня	1
44	06327	Прокладка	12
45	06593	Корпус	1
46	-	Подшипник 203	1
47	06576	Фланец	1
48	31366-01	Шайба	3
49	-	Болт М8х20.58.019	10
50	-	Подшипник 8104	1
51	-	Подшипник 8205	1
52	06534-1	Муфта регулятора	1
53	06330	Втулка	1
54	06583	Валик	1
55	06318	Втулка	4
56	06323	Ось	2
57	29-06-2 06585 ¹	Груз регулятора	2
58	06321	Сухарь	2
59	-	Шплинт 2x16.019	1
60	31386-1	Шайба	4
61	32251	Штифт	1
62	30227	Гайка	1
63	31364	Пластина стопорная	1
64	29-06-1	Шестерня	1
65	-	Болт М8х25.88.35.019	3
66	06363	Плита	2
67	06364	Втулка	3
68	06615	Шайба	1
69	67205	Втулка	1
¹ Для дизеля с номинальной частотой вращения коленчатого вала 1070 об/мин.

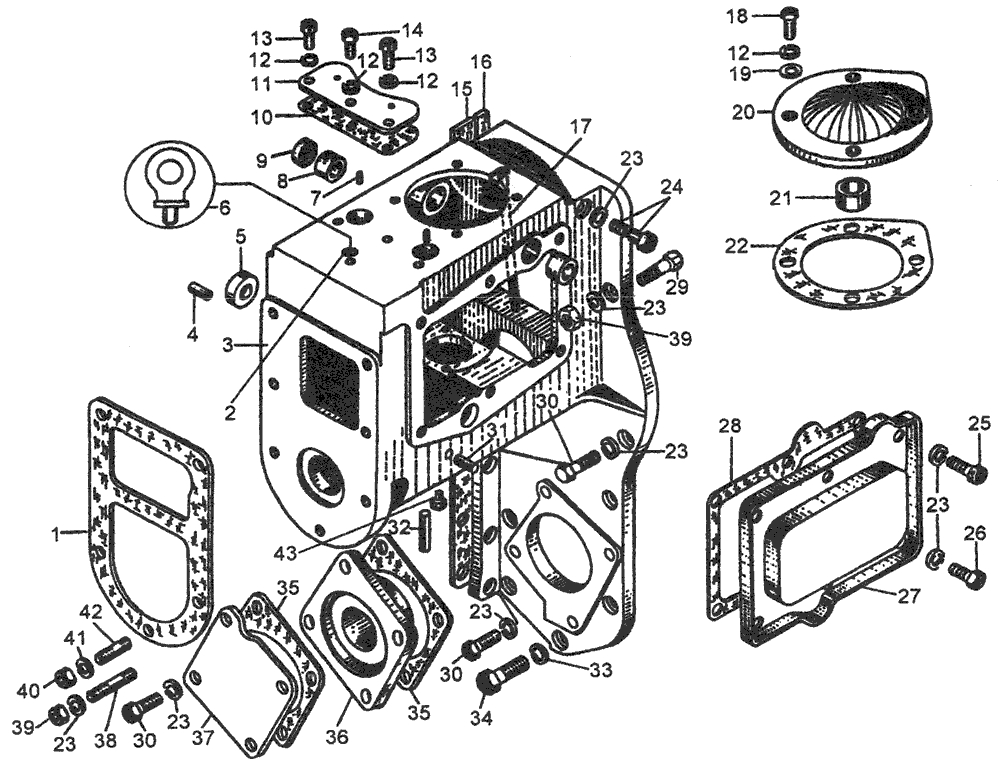

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	40748	Прокладка	1
2	3197-02	Шайба	1
3	51-06-22	Корпус регулятора	1
4	700-32-2191	Штифт	1
5	-	Манжета 1.2-15x30-1	1
6	51-06-43	Рым-болт	1
7	700-32-2182	Штифт	2
8	-	Подшипник 941/15	2
9	06305	Заглушка	1
10	40962	Прокладка	1
11	06310СП ¹ 06311	Крышка	1
12	-	Шайба 8Т 65Г 09	7
13	28473	Болт	2
14, 18	-	Болт М8х20.58.019	1
15	06577	Прокладка	3
16	46170	Прокладка	1
17	06306	Трубка	1
19	31386-1	Шайба	4
20	06307СП ² 06308-2 ²	Крышка	1
21	06309 ²	Втулка	1
22	40961	Прокладка	1
23	-	Шайба 10 ОТ 65Г 09	6
24	-	Болт М10-6gх170.58.019	1
25	700-28-2455	Болт	2
26	-	Болт М10х20.58.019	4
27	06312-2	Крышка	1
28	40963-1	Прокладка	2
29	-	Болт М10х40.58.019	1
30	-	Болт М10х30.58.019	12
31	700-32-2192	Штифт	1
32	700-32-2200	Штифт	1
33	-	Шайба 12 ОТ 65Г 09	1
34	28579	Болт	1
35	700-40-2631	Прокладка	2
36	50-26-830-1	Плита	1
37	51-06-3	Крышка	1
38	700-29-2194	Шпилька	3
39	-	Гайка М10.6.019	3
40	3084	Гайка	6
41	353-07-1	Шайба	1
42	700-29-2463	Шпилька	7
43	379	Пробка	1
¹ Заказывать комплектно 06310СП Крышка. ² Заказывать комплектно 06307СП Крышка.
