Кожух шестерен распределения ЧТЗ

Описание

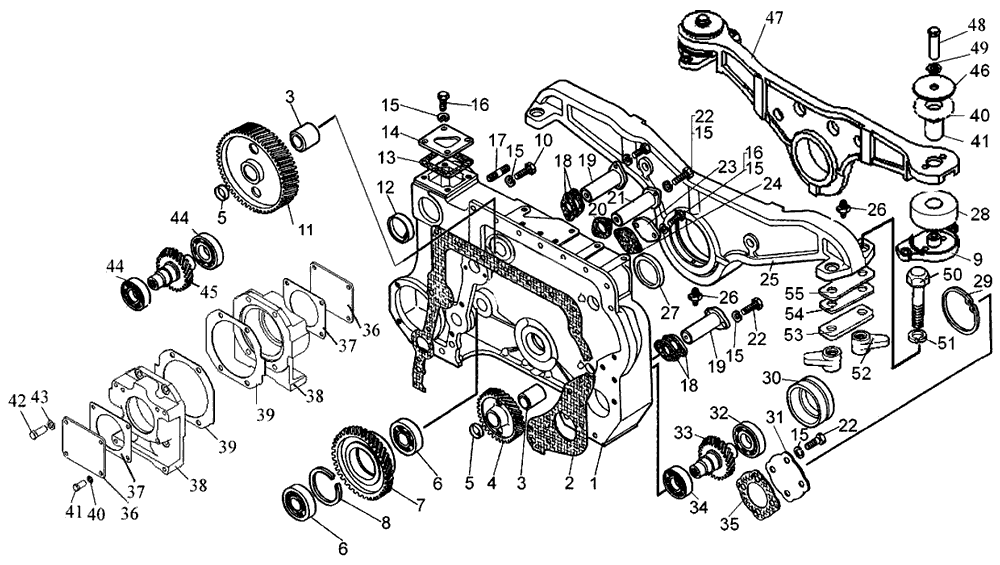

Кожух шестерен распределения на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	16-01-152СП	Кожух шестерен распределения	1
1	16-01-100	Кожух шестерен распределения	1
2	700-40-3105	Прокладка	1
3	01459 ¹ ²	Втулка	1
4	16-01-152	Колесо зубчатое	1
5	013	Заглушка	2
6	-	Подшипник 407	2
7	16-01-102	Колесо зубчатое	1
8	700-58-2112	Кольцо	1
9	51-01-125	Пластина нижняя
10	-	Болт М10-6g×30.58.019	8
11	16-01-162 ²	Колесо зубчатое	2
12	01173	Заглушка	2
13	40856	Прокладка	2
14	01479	Крышка	2
15	-	Шайба 10 ОТ 65Г 09	48
16	-	Болт М10×20.58.019	12
17	700-29-2354	Шпилька	10
18	40285	Прокладка	8
19	01463	Ось шестерни	4
20	700-40-3245	Прокладка	2
21	16-01-142	Ось шестерни	2
22	-	Болт М10-6g×25.58.019	36
23	051130	Заглушка	2
24	700-40-2116	Прокладка	2
25	29-01-39	Опора	1
26	-	Масленка 1.3.Ц6	2
27	-	Манжета 2.1-68×92-4	4
28	700-40-8667	Виброизолятор	4
29	700-58-2084	Кольцо	2
30	29-01-34	Крышка	2
31	51-01-101	Крышка	2
32	-	Подшипник 308	2
33	16-01-103	Колесо зубчатое	2
34	-	Подшипник 307	2
35	700-40-7962	Прокладка	2
36	50-26-832	Крышка	4
37	700-40-2631	Прокладка	4
38	18-26-802	Фланец	4
39	700-40-3766	Прокладка	4
40	700-40-8666	Виброизолятор	4
41	65-01-23	Втулка	2
42	-	Болт М12-6g×30.58.019	16
43	-	Шайба 12 ОТ 65Г 09	16
44	-	Подшипник 118	4
45	50-26-814	Вал	2
46	51-01-126	Прижим	4
47	51-01-187СП	Опора	2
48	700-28-2699	Болт	2
49	-	Шайба 24Т 65Г 09	8
50	700-28-2480	Болт	4
51	-	Шайба 20 ОТ 65Г 09	4
52	50-11-72	Планка	4
53	24-11-39	Планка	2
54	24-11-37	Прокладка	2
55	24-11-36	Прокладка	2
¹ Заказывать 16-01-167СП Колесо зубчатое. ² Заказывать 16-01-166СП Колесо зубчатое.
