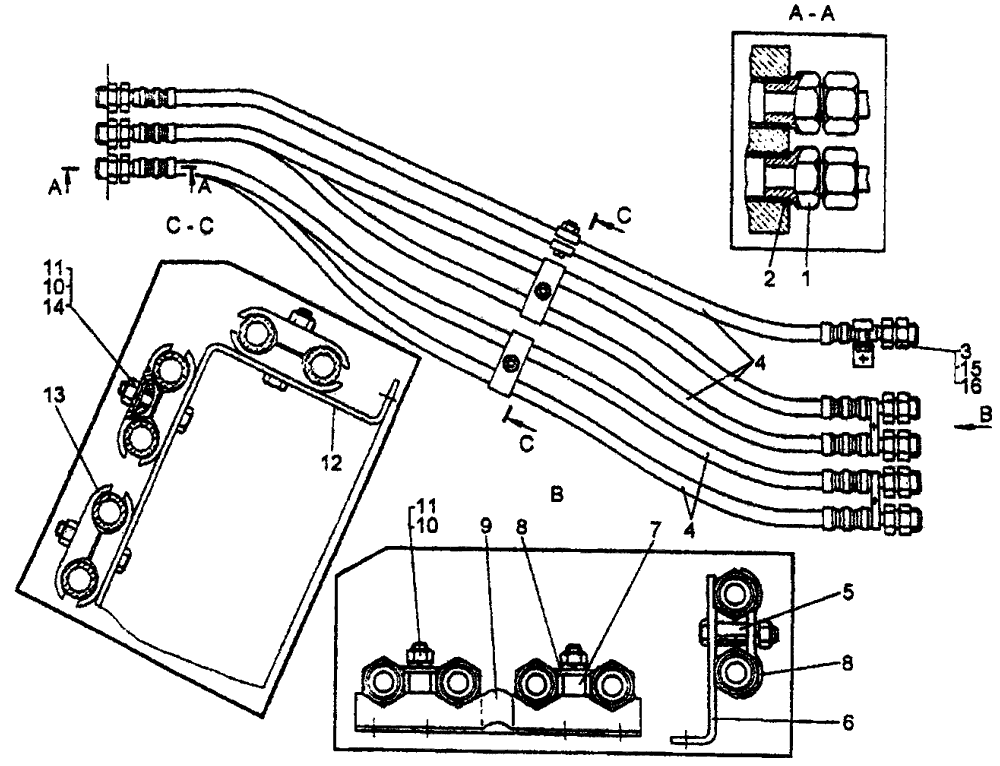

Установка рукавов ЧТЗ
Установка рукавов ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 50-26-661 | Штуцер | 6 |
| 2 | 46764 | Кольцо | 6; 2 3 |
| 3 | 700-41-3567 | Штуцер | 6; 2 3 |
| 4 | 64-26-27-06СП 1
64-26-27-01СП 1 50-26-485-08СП 2 50-26-485-09СП 2 | Рукав | 6
6 6; 2 3 6; 2 3 |
| 5 | 50-26-115 | Втулка | 1 |
| 6 | 50-26-122СП | Кронштейн | 1 |
| 7 | 41832 | Втулка | 2 |
| 8 | 50-60-230 | Прижим | 3; 1 3 |
| 9 | 50-26-155СП | Кронштейн | 1 |
| 10 | 3011 | Гайка | 6 |
| 11 | - | Шайба 12 ОТ 65Г 09 | 6; 1 3 |
| 12 | 50-26-154СП | Кронштейн | 1 |
| 13 | 700-40-6907 | Планка | 6 |
| 14 | 3135 | Шайба | 3 |
| 15 | 700-41-3565 | Гайка накидная | 6; 2 3 |
| 16 | 700-41-3571 | Заглушка | 6; 2 3 |
| 1 Для трактора с выводом от трех секций гидрораспределителя.
2 Для болотоходного трактора с выводом от трех секций гидрораспределителя. 3 Для болотоходного трактора с выводом от двух секций гидрораспределителя. | |||
