Установка гидросистемы ЧТЗ

Описание

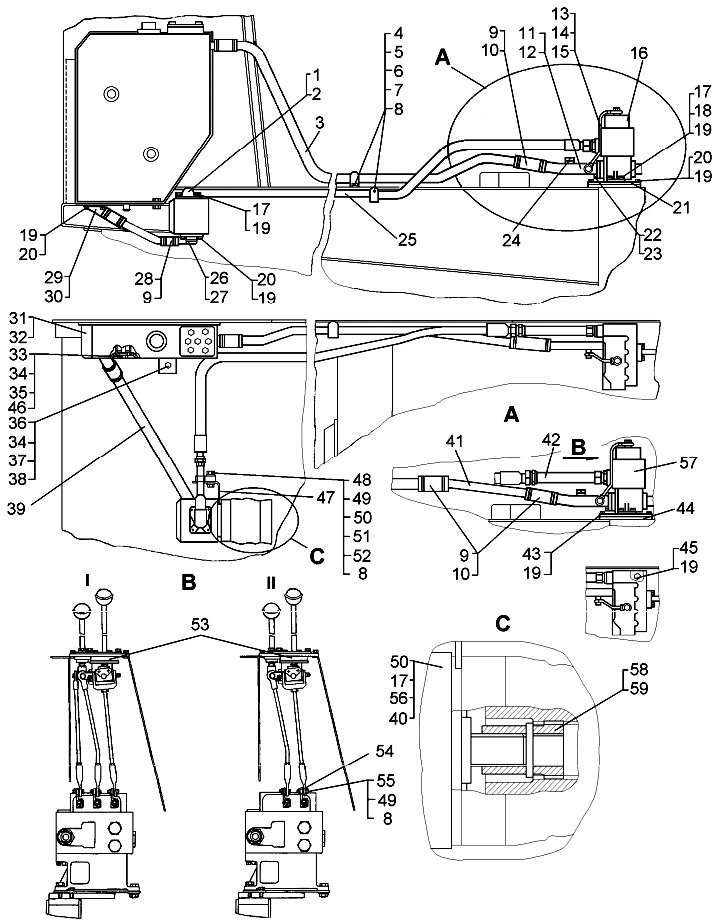

Установка гидросистемы на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
	64-26-34СП20 ¹ ; 64-26-34-03СП ⁴ ; 64-26-34-01 СП ² ; 64-26-34-02СП ³	Установка гидросистемы
1	64-26-288СП	Труба	1
2	—	Кольцо 038-046-46-2-6	1
3	64-26-151 ^{1, 4} 64-26-149 ^{2, 3}	Труба	1
4	50-26-206	Скоба	3,4 ²
5	50-26-207	Планка	3, 4 ²
6	700-40-6827	Прокладка	3, 4 ²
7	—	Болт М10-6g×20.58.019	2, 3 ²
8	—	Шайба 10 ОТ 65Г 09	3, 7 ², 6 ³
9	18-26-320СП	Хомут Хомут червячный 50-70/12 W2 ⁵	4,6 ^{2, 3}
10	700-40-5968	Рукав	2, 3 ^{2, 3}
11	50-26-168СП	Труба	1
12	700-40-8295	Прокладка	1
13	50-26-124СП	Труба	1
14	40920	Кольцо	4
15	700-41-3631	Штуцер	1
16	50-26-702СП ¹ 50-26-702-01СП ⁴	Гидрораспределитель	1
17	28556	Болт	12, 10 ³
18	3011	Гайка	2
19	—	Шайба 12 ОТ 65Г 09	20
20	2816	Болт	6, 4 ³
21	18-26-436	Планка	1
22	—	Болт M8-6g×25.88.35.019	4
23	—	Шайба 8Т 65Г 09	4
24	—	Датчик аварийного давления масла ММ128-3810.600	1
25	50-26-487-08СП; 50-26-487-09СП ⁶	Рукав 25	1
26	64-26-162	Патрубок	1
27	—	Кольцо 060-070-58-2-5	1
28	700-40-3552	Рукав	2
29	64-26-161	Патрубок	1
30	700-40-7341	Прокладка	1
31	64-26-39СП	Бак	1
32	700-40-9236	Прокладка	1
33	—	Болт M16-6g×140.88.35.019	2
34	—	Шайба 16 0Т65Г 09	3
35	3178	Шайба	2
36	700-28-2623	Болт	1
37	31477-01	Шайба	2, 5 ^{2, 3}
38	3013	Гайка	1
39	64-26-142	Труба	1
40	—	Насос НШ100А-ЗЛ «Антей»	1
41	64-26-150 ^{2, 3}	Труба	1
42	64-82-210СП ^{2, 3}	Труба	1
43	—	Болт M12-6g×45.58.019 ^{1, 3}	2
44	64-26-182 ³	Пластина	1
45	—	Болт M12-6g×55.58.019 ³	2
46	700-31-2586	Шайба	2
47	50-26-279-01	Кронштейн	1
48	700-40-8406	Прокладка	1
49	—	Гайка М10-7Н.6.019	1, 4 ^{2, 3}
50	31437	Шайба	2
51	—	Болт М10-6g×30.58.019	1
52	261115	Хомут	1
53	64-82-73СП ^{2, 3}; 64-82-73-01СП ^{2, 3}	Управление распределителем	1
54	64-82-216	Рычаг	3 ^{2, 3}
55	700-28-2508	Болт	3 ^{2, 3}
56	700-40-9128	Прокладка	1
57	50-26-61 СП; —; —;	Гидрораспределитель; Распределитель гидравлический Р160-3/1-111-У; Р160-3/1-111-Т ⁶	1
58	50-26-807	Муфта	1
59	700-32-2081	Штифт	1
I - Для трактора с бульдозерным и рыхлительным оборудованием. II - Для трактора с бульдозерным оборудованием.
¹ Для трактора с механической трансмиссией.
² Для трактора с гидромеханической трансмиссией.
³ Для болотоходного трактора с гидромеханической трансмиссией.
⁴ Для болотоходного трактора с механической трансмиссией.
⁵ Для экспорта и тропиков.
⁶ Для тропиков.
