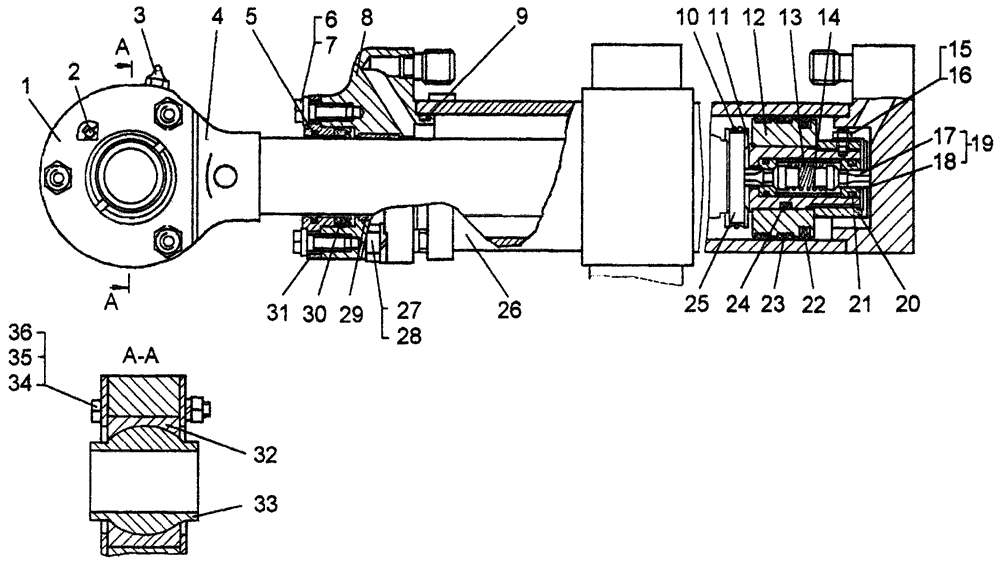

Гидроцилиндр подъёма отвала ЧТЗ
Гидроцилиндр подъёма отвала ЧТЗ
/
Описание
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 131-26-108-02СП | Гидроцилиндр | 2 |
| 1 | 50-26-882 | Крышка | 2 |
| 2 | - | Шпонка 3-8х7-20 | 2 |
| 3 | - | Масленка 1.3.Ц6 | 1 |
| 4 | 131-26-113СП | Шток | 1 |
| 5 | - | Грязесъемник Е50-А-063-5 | 1 |
| 6 | - | Болт M12-6g×30.58.019 | 4 |
| 7 | - | Шайба 12 ОТ 65 Г09 | 4 |
| 8 | 50-26-625СП | Крышка | 1 |
| 9 | - | Кольцо 095-100-30-2-2 | 1 |
| 10 | 700-58-2571 | Кольцо пружинное | 1 |
| 11 | 50-26-876 | Втулка | 1 |
| 12 | 50-26-878 | Поршень | 1 |
| 13 | 700-38-2879 | Пружина | 1 |
| 14 | 50-26-875 | Проставка | 1 |
| 15 | 700-35-2177 | Винт | 1 |
| 16 | 700-31-2584 | Шайба стопорная | 1 |
| 17 | 50-50-245 | Клапан | 2 |
| 18 | 50-26-724 | Втулка | 2 |
| 19 | 50-26-507СП | Клапан | 2 |
| 20 | 700-41-3663 | Гайка | 1 |
| 21 | - | Кольцо 024-030-36-2-2 | 2 |
| 22 | - | Уплотнение Е13М-100-5 | 1 |
| 23 | - | Кольцо Е21-100-12-3.0 | 2 |
| 24 | - | Кольцо 045-050-30-2-2 | 1 |
| 25 | 50-26-877 | Палец | 1 |
| 26 | 131-26-109-02СП | Корпус | 1 |
| 27 | - | Болт М16x1,5-6g×60.58.019 | 4 |
| 28 | - | Шайба 16 ОТ 65Г 09 | 4 |
| 29 | - | Кольцо Е22-063-30-2.5 | 1 |
| 30 | - | Манжета Е32-063-4 | 1 |
| 31 | 50-26-885-01 | Фланец | 1 |
| 32 |
50-26-884 50-26-884-01 1 |
Сухарь | 2 |
| 33 |
50-26-883 50-26-883-01 1 |
Сфера | 1 |
| 34 | - | Болт М10-6g×75.58.019 | 3 |
| 35 | - | Шайба 10 ОТ 65Г 09 | 3 |
| 36 | - | Гайка М10-6Н.6.019 | 3 |
| 1 Для тропиков | |||
