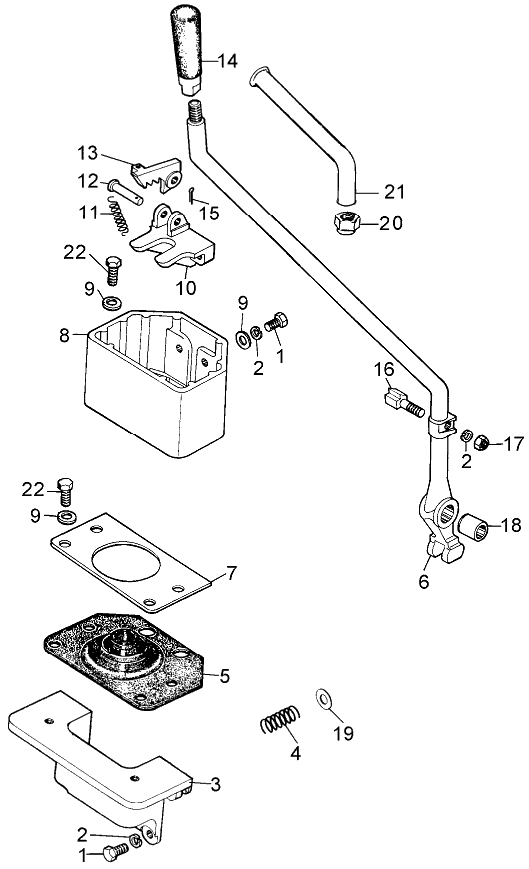

Рычаг управления поворотом трактора с механической трансмиссией ЧТЗ
Рычаг управления поворотом трактора с механической трансмиссией ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | - | Болт М8×20.58.019 | 6 |
| 2 | - | Шайба 8Т 65Г 09 | 11 |
| 3 | 24-13-6 | Кожух | 1 |
| 4 | 38346 | Пружина | 1 |
| 5 | 700-40-7238 | Чехол | 1 |
| 6 | 24-13-101CП | Рычаг | 1 |
| 7 | 50-13-37 | Рамка | 1 |
| 8 | 50-13-124 | Кожух | 1 |
| 9 | 31386 | Шайба | 1 |
| 10 | 64-13-21 | Кронштейн | 1 |
| 11 | 700-38-2089 | Пружина | 1 |
| 12 | 35-13-20 | Палец | 1 |
| 13 | 24-13-8 | Рычаг | 1 |
| 14 | 15202СП | Рукоятка | 1 |
| 15 | - | Шплинт 2×14.019 | 1 |
| 16 | 35-13-15 | Зуб | 1 |
| 17 | - | Гайка М8.6.019 | 1 |
| 18 | 35-13-18 | Втулка | 1 |
| 19 | 64-13-140 | Упор | 1 |
| 20 | - | Гайка М12×1,25.6.019 | 1 |
| 21 | 50-13-277 | Рукоятка | 1 |
| 22 | 2848 | Болт | 4 |
