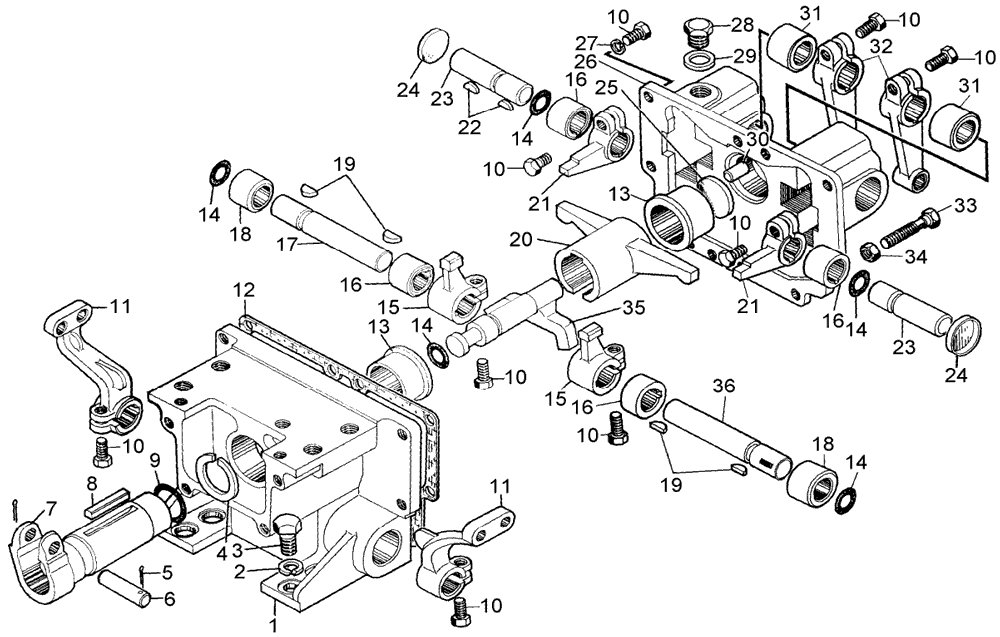

Механизм управления поворотом трактора с механической трансмиссией ЧТЗ
Механизм управления поворотом трактора с механической трансмиссией ЧТЗ
/
| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - | 50-13-5СП | Механизм управления поворотом
(для трактора с механической трансмиссией) | 1 |
| 1 | 24-13-102СП 1 | Корпус | 1 |
| 2 | - | Шайба 16 ОТ 65Г 09 | 4 |
| 3 | 700-28-2621 | Болт | 4 |
| 4 | 18-17-87 | Кольцо | 1 |
| 5 | - | Шплинт 2,5×25.019 | 2 |
| 6 | 35-13-30 | Палец | 1 |
| 7 | 24-13-105СП | Валик | 1 |
| 8 | 700-34-2048 | Шпонка | 1 |
| 9 | - | Кольцо 038-046-46-2-6 | 1 |
| 10 | - | Болт М10×25.58.019 | 10 |
| 11 | 50-13-29 | Рычаг | 2 |
| 12 | 700-40-3114 | Прокладка | 1 |
| 13 | 35-13-16-1 | Втулка | 2 |
| 14 | - | Кольцо 020-025-30-2-5 | 5 |
| 15 | 50-13-2 | Рычаг | 2 |
| 16 | 50-15-22 | Втулка | 4 |
| 17 | 24-13-20 | Валик | 1 |
| 18 | 50-13-56 | Втулка | 2 |
| 19 | 34128 | Шпонка | 4 |
| 20 | 35-13-9 | Рычаг | 1 |
| 21 | 35-13-11-1 | Рычаг | 2 |
| 22 | 700-34-2040 | Шпонка | 4 |
| 23 | 24-13-18 | Валик | 2 |
| 24 | 13410 | Заглушка | 2 |
| 25 | 18-17-9 | Заглушка | 1 |
| 26 | 24-13-4 | Крышка | 1 |
| 27 | - | Шайба 10 ОТ 65Г 09 | 6 |
| 28 | 2621 | Пробка | 1 |
| 29 | 700-40-7114 | Прокладка | 1 |
| 30 | 700-32-2198 | Штифт | 2 |
| 31 | 50-13-26 | Втулка | 2 |
| 32 | 18-17-29-1 | Рычаг | 2 |
| 33 | 700-28-2381 | Болт | 2 |
| 34 | - | Гайка М10.6.019 | 2 |
| 35 | 50-13-101CП | Рычаг | 1 |
| 36 | 24-13-21 | Валик | 1 |
| 1 В сборе с поз.26, 16, 18, 31. | |||
