Органы управления дополнительным оборудованием Т10Б.0122 ЧТЗ

Размещение органов управления краном, дублирующих органов управления трактором представлено на рис. 2. Назначение органов управления дано символами на табличках, размещенных в кабине 64-59-1СП. Значения символов на рис. 3.

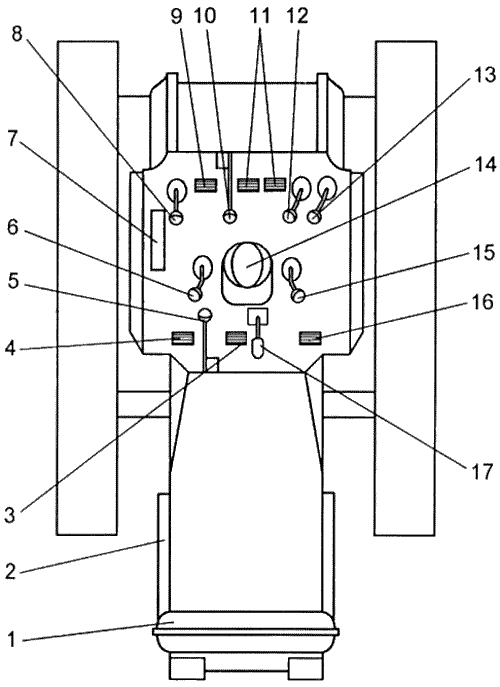

Рис. 2 Схема размещения органов управления и дополнительного оборудования

1-топливный бак; 2-дополнительная рама трактора; 3-педаль тормоза; 4, 5, 10- управление подачей топлива; 6, 15-рычаги управления коробкой передач 20-12-9сп; 7-дополнительный отопитель; 8-рычаг управления реверсом лебедки; 9, 16-педаль муфты сцепления; 11-педали тормоза лебедки; 12, 13-рычаги управления муфтами лебедки; 14-поворотное сиденье; 17-рычаг управления поворотом

В нише установлены органы управления крановым оборудованием и дублирующие органы управления трактором:

рычаги управления муфтами лебедки с фиксацией в крайних положениях
рычаг управления реверсом лебедки
педали тормозов лебедки
педаль, дублирующая управление муфтой сцепления 18-14-4сп трактора

Описание положений органов управления при работе с краном – в инструкции крана прицепного КП-25.

Рис. 3 Значение символов на табличках в кабине трактора

1-управление реверсом лебедки; 2-подача топлива; 3-подъем-опускание стрелы; 4-подъем-опускание груза; 5-муфта сцепления – отключено; 6-тормоз подъема-опускания стрелы; 7-тормоз подъема груза

На задней стенке кабины установлен дополнительный щиток управления (рис. 4), подсоединенный к щитку приборов трактора, и рычаг, дублирующий управление акселератором.
На щитке приборов трактора установлен указатель уровня топлива.

На дополнительном щитке управления установлены:

выключатель ВК 322
фонарь контрольной лампы 123.3803
патрон со штекером ЛВ 211-329
сигнализаторы предельного подъема груза и предельного натяжения каната
блок 53.3710-07.17 клавишных выключателей (назначение каждой клавиши указано символами)

Внутри корпуса щитка управления установлены блок предохранителей, реле блокировки стартера и коммутационное электрооборудование.

Рис. 4 Щиток управления крановым оборудованием

1-включение питания; 2-включение ротора; 3-освещение вышки I группы; 4-жгут 12А; 5-освещение вышки II группы; 6-реле; 7- указатель давления масла; 8-фонарь контрольной лампы ; 9,10- выключатель ВК 322
