Изменения в трубоукладчиках ТР20 и ТР12 ЧТЗ

в грузоподъемном оборудовании ТР12 и ТР20
в лебедке трубоукладчика ТР12 и ТР20
в гидросистеме трубоукладчика ТР12 и ТР20
в ходовой части трубоукладчика ТР12 и ТР20

Изменения в грузоподъемном оборудовании ТР12 и ТР2

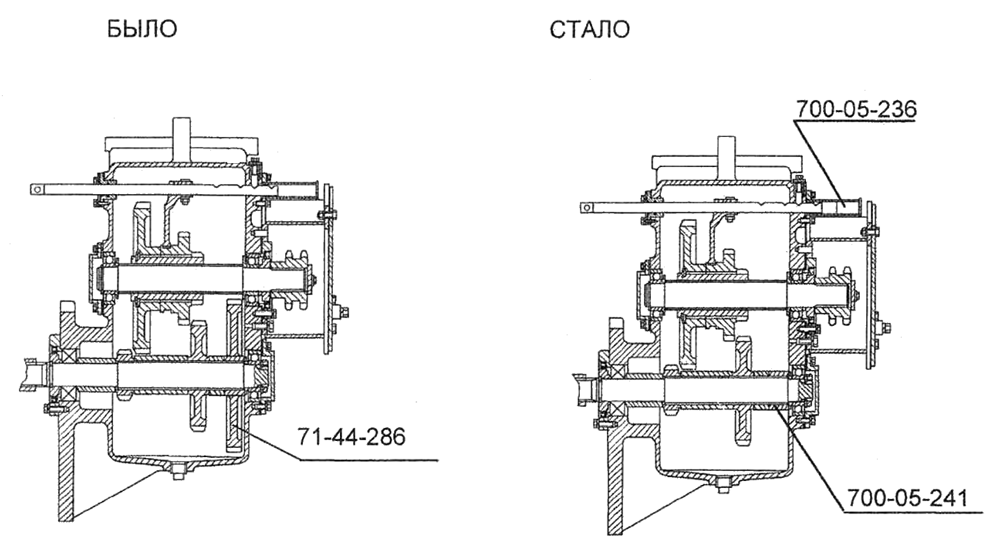

С целью исключения случаев разрыва цепи аннулирована третья передача в редукторе отбора мощности путем введения следующих изменений:

• взамен ведущего зубчатого колеса 71-44-286 установлена втулка 700-05-241;
• введен упор 700-05-236, препятствующий перемещению рычага управления редуктором в положение третьей передачи.

сентябрь 2004 года.

С целью повышения долговечности шестерни 71-44-7, 71-44-8, 71-44-13, 71-44-327, 71-44-328, 71-44-98, 71-44-99 редуктора лебедки изготавливаются из стали 20ХГНР (вместо стали 45Х), с цементацией поверхностного слоя.

I квартал 2005 года.

С целью устранения течи масла через уплотнения в гидросистеме взамен колец из обычной резины введены кольца из фторсиликоновой резины ФС-608:

а) гидросистема управления трактором 48-56-111СП:

• 700-40-9559 взамен 700-40-2135;
• 700-40-9566 взамен 700-40-7415

б) гидросистема управления лебедкой (цилиндр 71-26-106СП):

• 700-40-9563 взамен 027-032-30-2-2.

Кольца из фторсиликоновой резины взаимозаменяемы с ранее устанавливаемыми кольцами.

июль 2005 года

С целью повышения надежности подшипники 1000911 ГОСТ 83338-75 в редукторах лебедки заменены на подшипники 110 ГОСТ 83-38-75. Это повлекло за собой замену следующих сопрягаемых деталей:

• колесо зубчатое 71-44-58 на 71-44-327;
• колесо зубчатое 71-44-59 на 71-44-328;
• вал ведущий 71-44-128 на 71-44-326;
• кольцо 700-58-2102 на 700-58-2412.

сентябрь 2005 года.

С целью повышения прочности, планка 71-44-142 фиксации зубчатой муфты лебедки, изготавливаемая из стали 20, заменена планкой 71-44-162 из стали 65Г. Планки взаимозаменяемы.

сентябрь 2005 года.

Изменения в лебедке трубоукладчика ТР12 и ТР20

С целью повышения надежности уплотнения в барабанах лебедки взамен колец 358.43.002 (2 шт.) на осях установлены кольца 700-40-3126 (2 шт.) с меньшим внутренним диаметром.

май 2007 г.

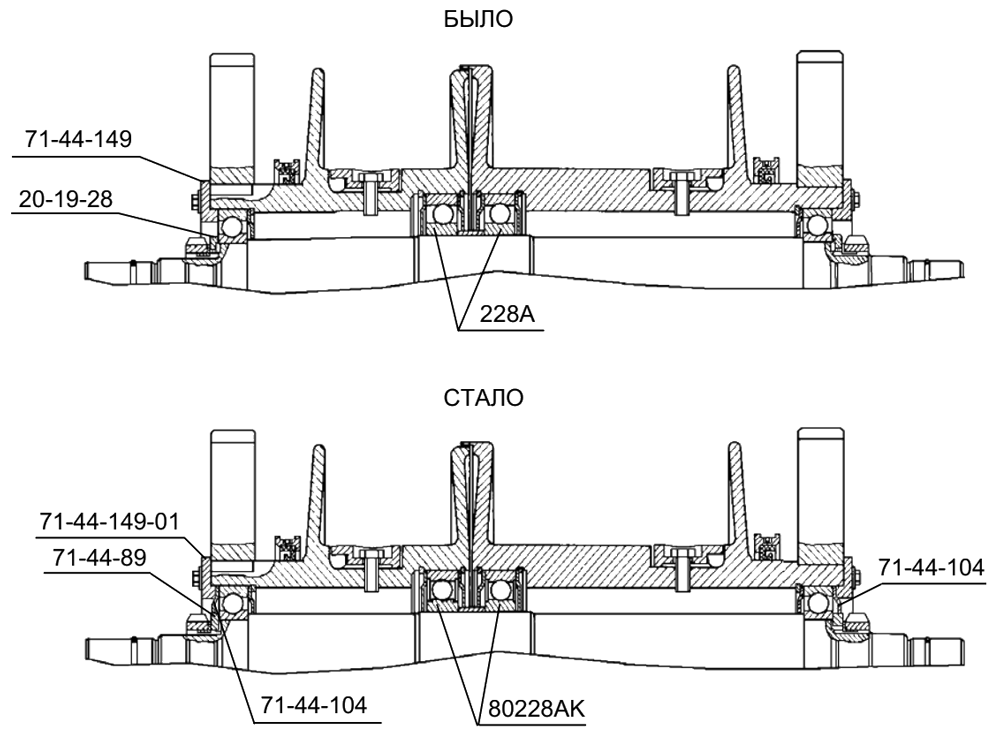

С целью улучшения герметичности барабана 71-44-103СП дополнительно установлены два маслоотражателя 71-44-104, что повлекло за собой следующие замены:

• колец 20-19-28 на кольца 71-44-89;
• крышек 71-44-149 на крышки 71-44-149-01;
• подшипников 228А на подшипники закрытого типа 80228АК.

I квартал 2009 г.

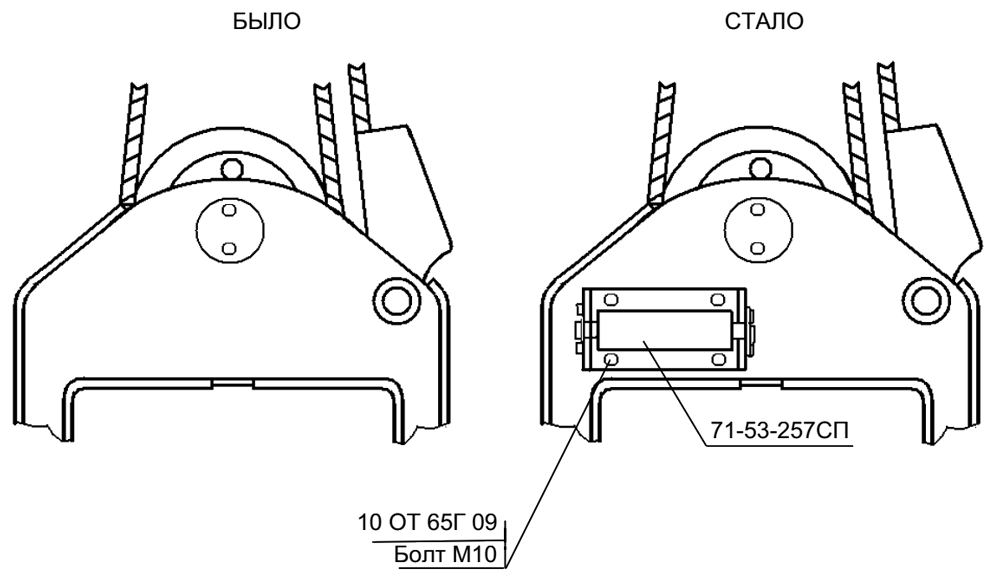

Для устранения задевания троса о корпус лебедки трубоукладчика ТР12 введен ролик 71-53-257СП (аналогично тому, как на ТР20). Ролик крепится к корпусу лебедки четырьмя болтами М10-6gx25.58.019 с шайбами 10 ОТ 65Г 09.

февраль 2009 г.

Изменения в гидросистеме трубоукладчика ТР12 и ТР20

Установлен более надежный гидравлический распределитель МКРН вместо 4-х клапанов ГКЕ. Распределитель МКРН обеспечивает при аварийном режиме работы блокировку перемещения груза и крюка одним клапаном.

октябрь 2010 г.

Изменения в ходовой части трубоукладчика ТР12 и ТР20

Для обеспечения работоспособности трубоукладчиков изменена конструкция толкателя механизма натяжения.

III квартал 2010 года.
