Магнето М-149А1 для пускового двигателя ЧТЗ

М‑149А1: подбор магнето для ремонта пускового двигателя ЧТЗ

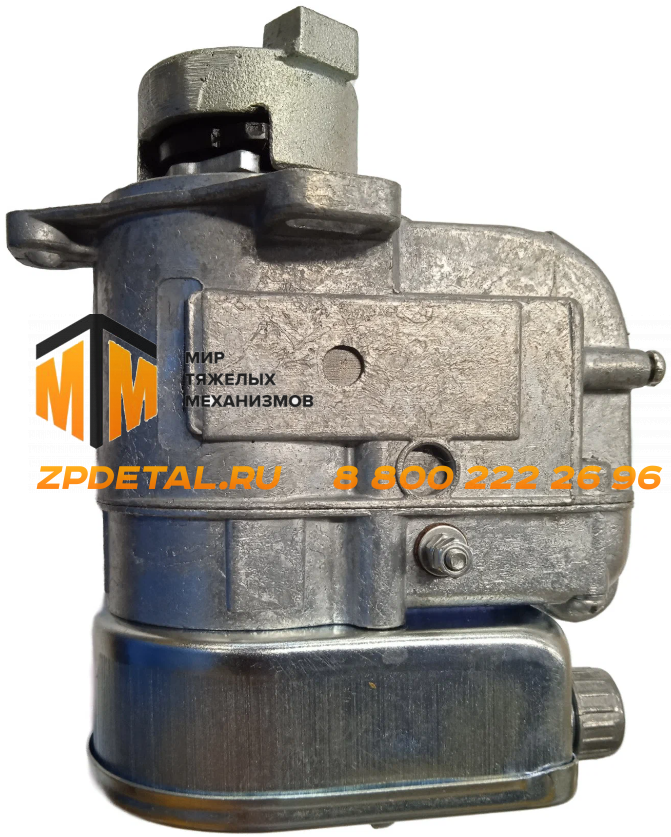

При ремонте системы зажигания сначала определите исполнение установленного магнето. В этой карточке ZP Detal предлагается М‑149А1 — именно с обозначением А1, как на фотографии. Запись в заявке «М149» или «М149А» помогает начать поиск, но не подтверждает, что найденная деталь подходит без дополнительной сверки.

Магнето обеспечивает искровое зажигание в пусковом двигателе. Не путайте его со стартером: это разные устройства и разные позиции заказа. Для проверки места установки откройте схему электрооборудования пускового двигателя Т‑170: М149А1 отмечено на ней под номером 2, в количестве одной штуки.

Данные этой позиции

В каталоге ZP Detal эта позиция относится к технике Т‑170 / Б‑170 и Т‑130 / Б‑130. Это ориентир для поиска, а не разрешение ставить её на любую машину этих серий. Проверяйте модель фактически установленного пускового двигателя: после ремонта или переоборудования его исполнение может отличаться от исходной комплектации трактора.

Как оформить заявку без ошибки в исполнении

1. Перепишите маркировку полностью. Сохраните буквы и конечную цифру: А1 нельзя отбросить как необязательное уточнение. Если табличка не читается, приложите фотографию вместо догадки.
2. Укажите двигатель и технику. Нужны модель пускового двигателя, модель трактора и доступные данные его комплектации. Эти сведения полезнее одного общего названия «магнето ЧТЗ».
3. Покажите монтажную сторону. Сфотографируйте соединение с приводом, крепление корпуса и выводы. Совпадение внешнего вида лицевой части не заменяет проверку присоединения.
4. Определите состав заказа. Укажите, требуется ли только магнето или также элементы проводки и свечи. Соседние позиции схемы не включаются автоматически в его цену.

Если номер в старом счёте отличается от маркировки снятого узла, сообщите оба обозначения. Не стоит заранее объявлять их взаимозаменяемыми: менеджеру нужно сопоставить конкретное исполнение с вашей заявкой.

Что проверить вместе с магнето

Отсутствие запуска ещё не означает, что нужно покупать новое магнето. До решения о замене проверяют систему зажигания по руководству двигателя, включая соединения, проводку и свечи. В схеме Т‑170 связь магнето с остальной цепью можно проследить через следующие отдельные позиции:

• Провод 10664СП — обозначен позицией 9. Осмотрите его соединения и изоляцию при проверке цепи зажигания.
• Провод 10663СП — позиция 13 той же схемы. При заказе проводки сохраняйте оба номера: это разные каталожные записи.
• Свеча А‑11 — позиция 11. На схеме указано две свечи; необходимое количество для вашей комплектации сверяют отдельно.

Это помощь в диагностике и комплектации ремонта, а не обязательный дополнительный комплект к М‑149А1. Наличие проводов, свечей и крепежа в поставке согласуется до оплаты.

Установка: ориентируйтесь на руководство своего двигателя

В разделе регулирования пускового двигателя П‑23У после сборки прямо указано магнето М149А1. Руководство связывает его установку с проверкой контактов прерывателя и выставлением опережения зажигания по метке двигателя. Эти указания относятся к П‑23У; переносить настройки на другое исполнение без проверки документации нельзя.

• До демонтажа зафиксируйте маркировку и расположение соединений, чтобы не потерять данные для подбора.
• Перед монтажом сопоставьте привод, крепления и расположение выводов. Не компенсируйте несовпадение деталей переделкой корпуса.
• После установки специалист должен проверить и отрегулировать зажигание по руководству конкретного двигателя, затем проверить работу системы целиком.

Безопасность: не проверяйте высоковольтную цепь прикосновением к проводу и не проводите испытания рядом с топливом. Числовые настройки и порядок безопасных работ берите из ремонтной документации, а не из универсального совета для всех тракторов.

Что можно уточнить перед оплатой

Габариты, направление вращения, точный состав поставки и параметры конкретного экземпляра не следует определять по фотографии. Если они критичны для ремонта, перечислите их в заявке. Уточнение этих данных должно предшествовать заказу, а не происходить после установки.

Масса 3,5 кг относится к данным позиции. Для перевозки отдельно подтверждаем количество мест, упаковку и параметры готового груза. Назовите город получения — это позволит согласовать доставку вместе с поставкой, не подменяя массу детали массой коробки.

Ответы на вопросы покупателя

Почему важна последняя цифра в М149А1?
Она входит в полное обозначение исполнения. Сходные записи М149 и М149А нельзя автоматически использовать вместо него. При нечитаемой табличке отправьте фото узла и данные пускового двигателя.

Подойдёт ли деталь, если у меня Т‑130?
Т‑130 / Б‑130 указан в данных позиции, однако подбор завершается проверкой установленного пускового двигателя, привода и крепления. Одна модель трактора не снимает эту проверку.

Можно ли взять магнето без проводов и свечей?
В каталоге это отдельные позиции. В запросе укажите нужный состав поставки; подтвердим комплектность перед оплатой.

Какие фотографии ускорят проверку?
Читаемая маркировка, общий вид магнето, сторона привода, крепление и выводы. Добавьте модель двигателя, требуемое количество и описание того, что необходимо заменить.

Запросить М‑149А1 в ZP Detal

Цена в карточке — 8 450 ₽ за штуку. Наличие нужного количества, комплектность и срок отправки подтверждаются при согласовании заказа. Для запроса используйте форму этой карточки или напишите маркировку, данные двигателя и город получения на sale@zpdetal.ru. Отдел запасных частей: 8‑800‑2222‑696.
