# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
Сб.327-00-45 | Насос топливный НК-12М | 1 | 37,67 | |
Сб.327-10-52 | Крышка корпуса насоса | 1 | 0,818 | |
Сб.327-13-1Б | Подшипник | 5 | 0,105 | |
Сб.327-15-5 | Толкатель | 12 | 0,158 | |
Сб.3327-04B | Вал топливного насоса | 1 | 4,231 | |
Сб.3327-05-12 | Корпус топливного насоса | 1 | 12,451 | |
Сб.3327-06 | Гильза поворотная | 12 | 0,0726 | |
Сб.3327-07-02 | Элемент насосный | 12 | 0,152 | |
Сб.315-601-9 | Корпус регулятора | 1 | 2,265 | |
Сб.315-606-5 | Тяга | 1 | ||
Сб.315-608-1 | Рычаг | 1 | 0,167 | |
Сб.315-662-3 | Рычаг регулятора | 1 | 0,355 | |
Сб.315-663-21 | Корпус регулятора | 1 | 2,45 | |
Сб.315-664-2 | Втулка | 1 | 0,844 | |
Сб.315-665 | Рычаг | 1 | 0,252 | |

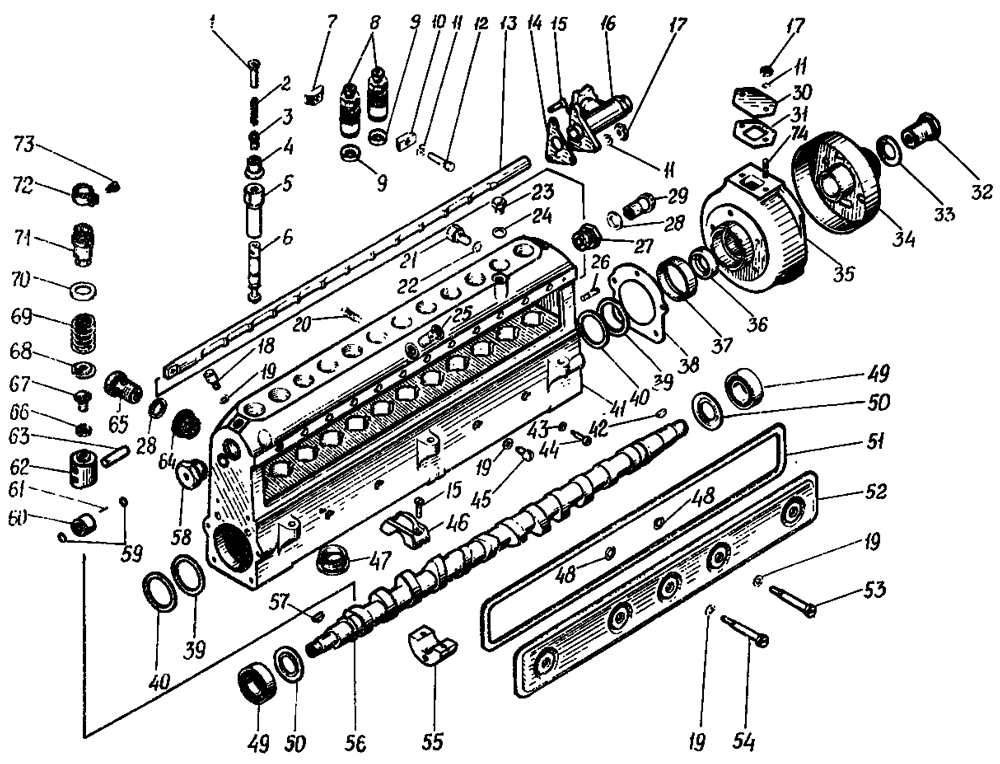

1 | 3327-121-1 | Ограничитель | 12 | 0,008 |
2 | 327-78-7 | Пружина нагнетательного клапана | 12 | 0,011 |
3 | Сб.3327-08-1A | Клапан нагнетательный | 12 | 0,031 |
4 | 3327-60-1 | Седло клапана | 12 | 0,025 |
5 | 3321-58-1 | Гильза плунжера | 12 | 0,1 |
6 | 3327-57-3 | Плунжер | 12 | 0,058 |
7 | 3327-103 | Планка стопорная | 6 | 0,013 |
8 | 3327-77-9 | Штуцер | 12 | 0,15 |
9 | 3327-61-3 | Прокладка | 12 | 0,0005 |
10 | 3327-104 | Планка стопорная | 6 | 0,012 |
11 | ||||
12 | 3327-105 | Болт | 6 | 0,008 |
13 | 327-75-6 | Рейка регулирующая | 1 | 0,83 |
14 | 327-176 | Прокладка | 1 | 0,0027 |
15 | 327-44 | Винт стяжной | 17 | 0,004 |
16 | Сб.327-145-10 | Ограничитель максимальной подачи топлива | 1 | 0,555 |
17 | 351-06 | Гайка М6 | 10 | 0,0025 |
18 | 327-90-1 | Пробка | 2 | 0,012 |
19 | 327-126 | Прокладка | 12 | 0,0001 |
20 | 327-76-1А | Винт стопорный | 1 | 0,007 |
21 | 327-33-1 | Заглушка | 1 | 0,028 |
22 | 355-06 | Кольцо 12х16 | 1 | 0,06 |
23 | 301-101 | Заглушка | 1 | 0,02 |
24 | 329-31A | Прокладка | 1 | 0,0004 |
25 | 320-37 | Зажим | 2 | 0,023 |
26 | 350-02 | Шпилька М6х26 | 9 | 0,004 |
27 | 327-24-1 | Штуцер | 1 | 0,046 |
28 | 355-08 | Кольцо 18х24 | 4 | 0,14 |
29 | 3327-112-2 | Зажим | 1 | 0,06 |
30 | 3327-139-3 | Крышка | 1 | 0,05 |
31 | 3327-140-1 | Прокладка | 1 | 0,0051 |
32 | 3334-34-3 | Гайка | 1 | 0,098 |
33 | 3334-33 | Шайба замковая | 1 | 0,006 |
34 | Сб.3334-07-13 | Маховик | 1 | 0,972 |
35 | Сб.3327-03-6 | Букса | 1 | 0,813 |
36 | Сб.327-18-1А | Манжета армированая | 2 | 0,0106 |
37 | 327-99-2 | Гильза | 2 | 0,035 |
38 | 327-108-1 | Прокладка | 1 | 0,0052 |
39 | 327-102 | Прокладка | 4 | 0,002 |
40 | 327-89-2 | Прокладка | 4 | 0,0008 |
41 | 3327-20-11 | Корпус топливного насоса | 1 | 12,2 |
42 | 308-90 | Шпонка сегментная | 1 | 0,005 |
43 | 327-86 | Прокладка | 12 | 0,0001 |
44 | 3327-85А | Винт установочный | 12 | 0,0069 |
45 | 3327-84А | Винт стопорный | 1 | 0,0077 |
46 | 327-43-1Б | Крышка подшипника | 5 | 0,035 |
47 | 327-82 | Пробка корпуса | 12 | 0,1 |
48 | 327-66 | Кольцо упорное | 5 | 0,0003 |
49 | 327-46 | Подшипник 205К | 2 | 0,013 |
50 | 327-45 | Маслоотражатель | 2 | 0,005 |
51 | 327-64-1А | Прокладка | 1 | 0,0117 |
52 | 327-63-2 | Крышка корпуса | 1 | 0,0117 |
53 | 327-65А | Винт крышки | 2 | 0,026 |
54 | 327-65 | Винт крышки | 3 | 0,027 |
55 | 327-42-1Б | Подушка подшипника | 5 | 0,058 |
56 | 3327-41 | Вал топливного насоса | 1 | 3,47 |
57 | Сб.3327-02-8 | Букса шарикоподшипника | 1 | 0,793 |
58 | 315-621 | Заглушка | 1 | 0,088 |
59 | ||||
60 | 327-92-2А | Ролик толкателя | 12 | 0,028 |
61 | ||||
62 | 327-91-1 | Корпус толкателя | 12 | 0,086 |
63 | 327-93-1 | Палец толкателя | 12 | 0,022 |
64 | 3327-122 | Штуцер | 1 | 0,038 |
65 | 3327-112 | Зажим | 1 | 0,05 |
66 | 327-52 | Контргайка толкателя | 12 | 0,005 |
67 | 327-51-3 | Болт толкателя | 12 | 0,014 |
68 | 3327-81-1 | Тарелка пружины нижняя | 12 | 0,015 |
69 | 3327-79-1А | Пружина | 12 | 0,053 |
70 | 3327-80-1 | Тарелка пружина верхняя | 12 | 0,005 |
71 | 3327-54 | Гильза поворотная | 12 | 0,035 |
72 | 327-55-1 | Венец зубчатый | 12 | 0,018 |
73 | 327-56-1 | Шуруп венца | 12 | 0,002 |
74 | 350-16A | Шпилька М6х32 | 2 | 0,005 |
# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |

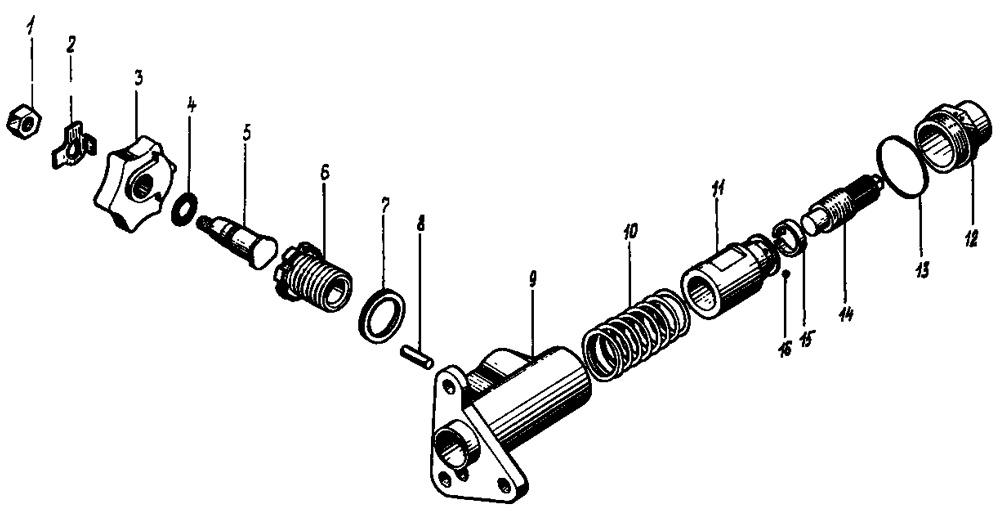

1 | 351-02 | Гайка М8 | 3 | 0,0055 |
2 | 327-177 | Шайба стопорная | 1 | |
3 | 327-168-3 | Маховичок | 1 | 0,06 |
4 | 327-178 | Кольцо уплотнительн, | 1 | 0,0003 |
5 | 327-166-8 | Валик фиксатора | 1 | 0,03 |
6 | 327-167 | Втулка фиксатора | 1 | 0,04 |
7 | 355-22 | Кольцо 20х26 | 1 | 0,15 |
8 | 352-22 | Штифт цилиндрический 4С3 х 18 | 1 | 0,002 |
9 | 327-162 | Корпус ограничителя | 1 | 0,27 |
10 | 327-164 | Пружина | 1 | 0,02 |
11 | 327-70-12 | Гильза упора | 1 | 0,06 |
12 | 327-165 | Колпачок | 1 | 0,045 |
13 | 327-170 | Кольцо уплотнительн, | 1 | 0,0005 |
14 | 327-163-3 | Упор | 1 | 0,04 |
15 | 327-210-2 | Кольцо пружинное | 1 | 0,0006 |
16 | 327-211 | Шарик Б 1У 3 мм Н | 1 | 0,0001 |
# | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |

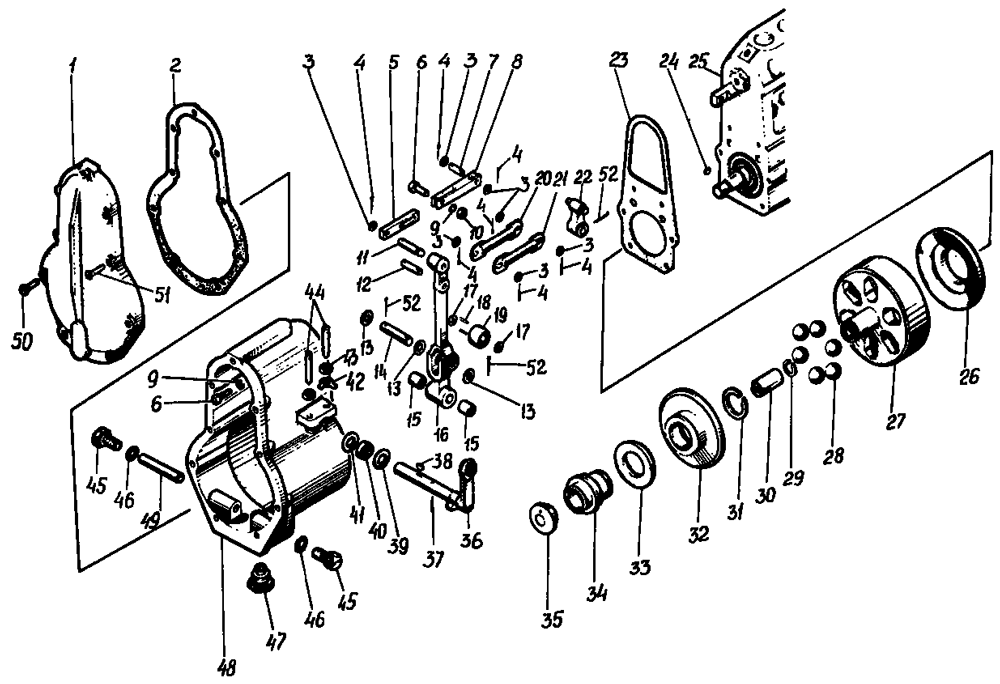

1 | 315-620-5 | Крышка регулятора | 1 | |
2 | 315-645A | Прокладка под крышку | 1 | 0,0085 |
3 | 353-04-1 | Шайба чистая 6 | 17 | 0,0006 |
4 | 354-17 | Шплинт 2х12 | 8 | 0,324 |
5 | 315-643-4 | Поводок шарнира | 1 | 0,03 |
6 | 356-84 | Болт М6х20 | 2 | 0,0065 |
7 | 315-42 | Цапфа | 1 | 0,004 |
8 | 315-44-6 | Звено шарнира | 2 | 0,02 |
9 | 353-23 | Шайба 6Т | 17 | 0,801 |
10 | ||||
11 | 315-637-1 | Палец рычага | 1 | 0,007 |
12 | 315-632-1 | Палец пружин | 2 | 0,006 |
13 | 353-07-1 | Шайба чистая 10 | 2 | 0,002 |
14 | 315-635-1 | Палец упора | 1 | 0,025 |
15 | 315-636-1 | Втулка рычага регулятора | 2 | 0,012 |
16 | 315-617-2 | Рычаг регулятора | 1 | 0,24 |
17 | 327-94-1 | Шайба толкателя | 25 | 0,0005 |
18 | 327-95 | Ролик 2,5х13,8 А3 | 195 | 0,0005 |
19 | 315-622-2 | Ролик | 1 | 0,0267 |
20 | Сб.3315-602-1 | Пружина регулятора | 1 | 0,037 |
21 | Сб.3315-603-2 | Пружина регулятора | 1 | 0,027 |
22 | Сб.315-661-1 | Рычаг пружинг | 1 | 0,046 |
23 | 327-109-1 | Прокладка | 1 | 0,0078 |
24 | 308-88 | Шпонка сегментная | 1 | 0,002 |
25 | Сб.3327-01-10 | Корпус топливного насоса | 1 | 12,226 |
26 | 315-610-2А | Тарелка регулятора | 1 | 0,555 |
27 | 315-611-2 | Крестовина | 1 | 1,742 |
28 | 315-614 | Шарик II 25,4 мм П | 6 | 0,065 |
29 | 353-28 | Шайба 14Н | 1 | 5,355 |
30 | 315-647 | Гайка | 1 | 0,055 |
31 | 315-644 | Кольцо стопорное | 1 | 0,002 |
32 | 315-613-3 | Диск упора | 1 | 0,52 |
33 | 315-646-1 | Подшипник 8109 | 1 | |
34 | 315-616-4 | Втулка | 1 | 0,21 |
35 | 315-615-3 | Упор рычага | 1 | 0,05 |
36 | 315-640-7 | Валик с рычагом | 1 | 0,16 |
37 | 354-19 | Шплинт 3,2х18 | 1 | 1,27 |
38 | 315-64 | Шпонка сегментная 3х5 | 1 | 0,001 |
39 | 315-639-1 | Шайба | 1 | 0,005 |
40 | Сб.315-668 | Манжета | 1 | 0,0047 |
41 | 315-639 | Шайба | 1 | 0,003 |
42 | 353-16-1 | Шайба стопорная 8 | 1 | 0,0019 |
43 | ||||
44 | 315-49 | Винт ограничителя | 2 | 0,012 |
45 | 315-648-1 | Пробка | 2 | 0,015 |
46 | 315-649 | Кольцо уплотнительное | 2 | 0,0001 |
47 | 315-682-1 | Втулка | 1 | 0,059 |
48 | 315-619-8 | Корпус регулятора | 1 | 2,23 |
49 | 315-618А | Ось рычага регулятора | 1 | 0,04 |
50 | 356-64 | Винт М6х25 | 8 | 0,006 |
51 | 356-64-1 | Винт М6х25 | 1 | 0,006 |
52 | 354-12 | Шплинт 2х20 | 3 | 0,479 |
