Трубопровод воздушного впуска В-46-6
Трубопровод воздушного впуска В-46-6
/
Описание

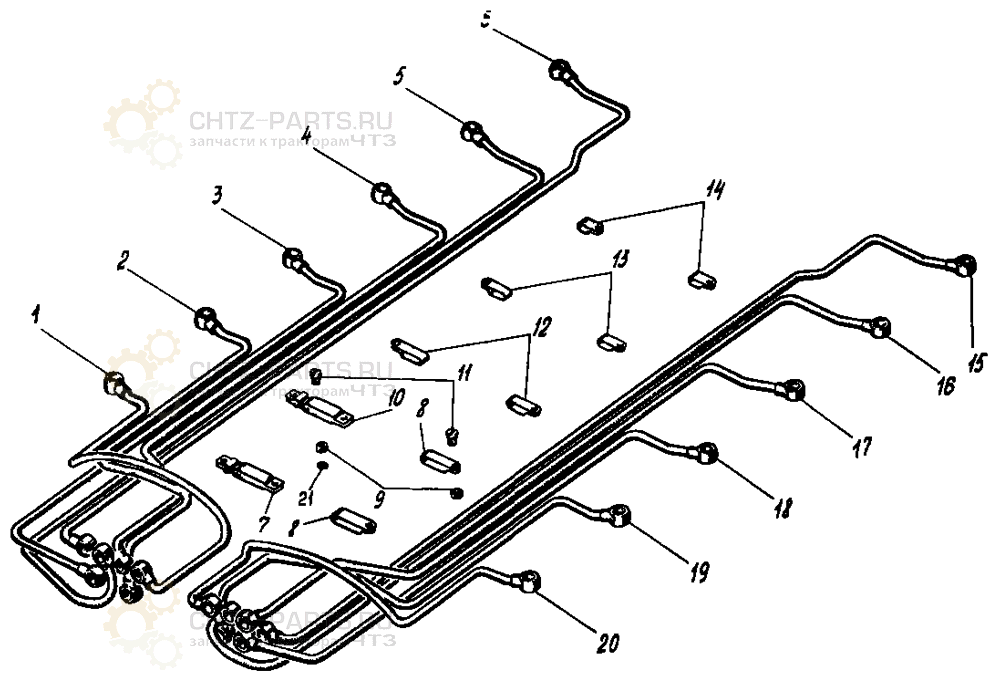

| # | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
| Сб.322-00-4 | Трубопровод воздушного пуска | |||
| 1 | Сб.322-01-4 | Трубка 1-го левого цилиндра | 1 | 0,137 |
| 2 | Сб.322-02-4 | Трубка 2-го левого цилиндра | 1 | 0,147 |
| 3 | Сб.322-03-4 | Трубка 3-го левого цилиндра | 1 | 0,177 |
| 4 | Сб.322-04-4 | Трубка 4-го левого цилиндра | 1 | 0,222 |
| 5 | Сб.322-05-4 | Трубка 5-го левого цилиндра | 1 | 0,257 |
| 6 | Сб.322-06-4 | Трубка 6-го левого цилиндра | 1 | 0,262 |
| 7 | Сб.322-64-1 | Хомут | 1 | 0,026 |
| 8 | 322-69 | Хомут 6-ти трубок | 2 | 0,0115 |
| 9 | 351-13 | Гайка М5 | 10 | 0,0012 |
| 10 | Сб.322-64-2 | Хомут | 1 | 0,024 |
| 11 | 356-22-2 | Винт М5х12 | 10 | 0,003 |
| 12 | 322-67 | Хомут 4-х трубок | 2 | 0,0075 |
| 13 | 322-66 | Хомут 3-х трубок | 2 | 0,0065 |
| 14 | 322-65 | Хомут 2-х трубок | 2 | 0,0052 |
| 15 | Сб.322-12-4 | Трубка 6-го правого цилиндра | 1 | 0,262 |
| 16 | Сб.322-11-4 | Трубка 5-го правого цилиндра | 1 | 0,262 |
| 17 | Сб.322-10-4 | Трубка 4-го правого цилиндра | 1 | 0,222 |
| 18 | Сб.322-09-4 | Трубка 3-го правого цилиндра | 1 | 0,177 |
| 19 | Сб.322-08-4 | Трубка 2-го правого цилиндра | 1 | 0,15 |
| 20 | Сб.322-07-4 | Трубка 1-го правого цилиндра | 1 | 0,152 |
| 21 | 353-93-1 | Шайба 5Т 65Г 06 | 10 | 0,424 |

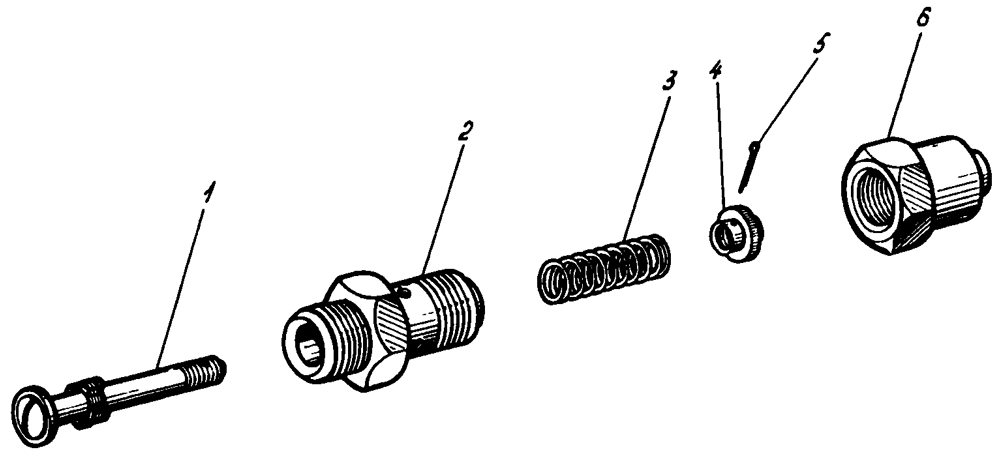

| # | Номер запчасти | Наименование детали | Кол-во в сборке | Вес, кг |
| Сб.322-13-3 | Клапан пусковой | 12 | 0,117 | |
| 1 | 322-34-1 | Грибок клапана | 12 | 0,008 |
| 2 | 322-33-2 | Корпус клапана | 12 | 0,06 |
| 3 | 322-36-1 | Пружина | 12 | 0,02 |
| 4 | 322-35 | Гайка клапана | 12 | 0,003 |
| 5 | 354-09 | Шплинт 1,6х12 | 12 | 0,23 |
| 6 | 322-37 | Колпачок | 12 | 0,04 |
