Блок дизеля и газораспределение В-46-6

Описание

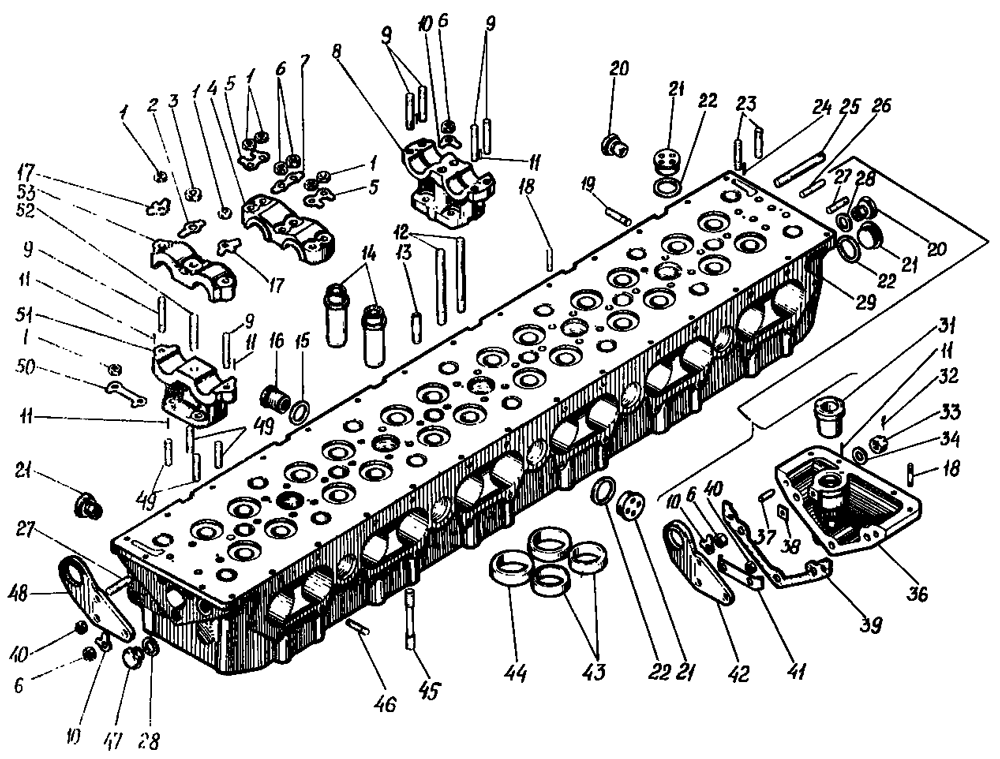

Блок дизеля и газораспределение на В-46-6
#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг
4	306-38-1	Крышка упорного подшипника	2	0,2
8	306-37-3	Основание упорного подшипника	2	0,45
9	350-40-1	Шпилька М8х48	32	0,019
12	350-07-2	Шпилька М9х109	4	0,05
13	350-08-5	Шпилька М8х58	24	0,015
14	306-17-5	Направляющая клапана	48	0,155
16	306-19-2	Втулка пускового клапана	12	0,03
18	350-16А	Шпилька М6х32	68	0,005
20	301-106-1	Втулка	6	0,025
21	306-25	Заглушка	32
22	306-165	Кольцо	32	0,0018
23	350-27	Шпилька М9х40	20	0,02
25	350-10-1	Шпилька М12х84	6	0,056
29	306-34-19	Головка блока левая	1	36,61
31	306-75-3	Втулка наклонного валика	2	0,11
36	306-36-1	Коробка наклонного валика левая	1	0,725
38	306-111	Прокладка	2	0,005
39	306-87	Прокладка	2	0,0005
41	402-20	Замок пластинчатый	2	0,008
42	306-98-8	Угольник	1	0,26
43	306-22-1	Седло	24	0,065
44	306-23-1	Седло	24	0,065
47	306-163	Заглушка	2	0,02
48	306-98-6	Угольник	2	0,27
49	350-15	Шпилька М8х35	50	0,012
51	306-40-1А	Основание подшипника	12	0,36
52	350-21-1	Шпилька М10х48	14	0,024
53	306-41А	Крышка подшипника	12	0,17

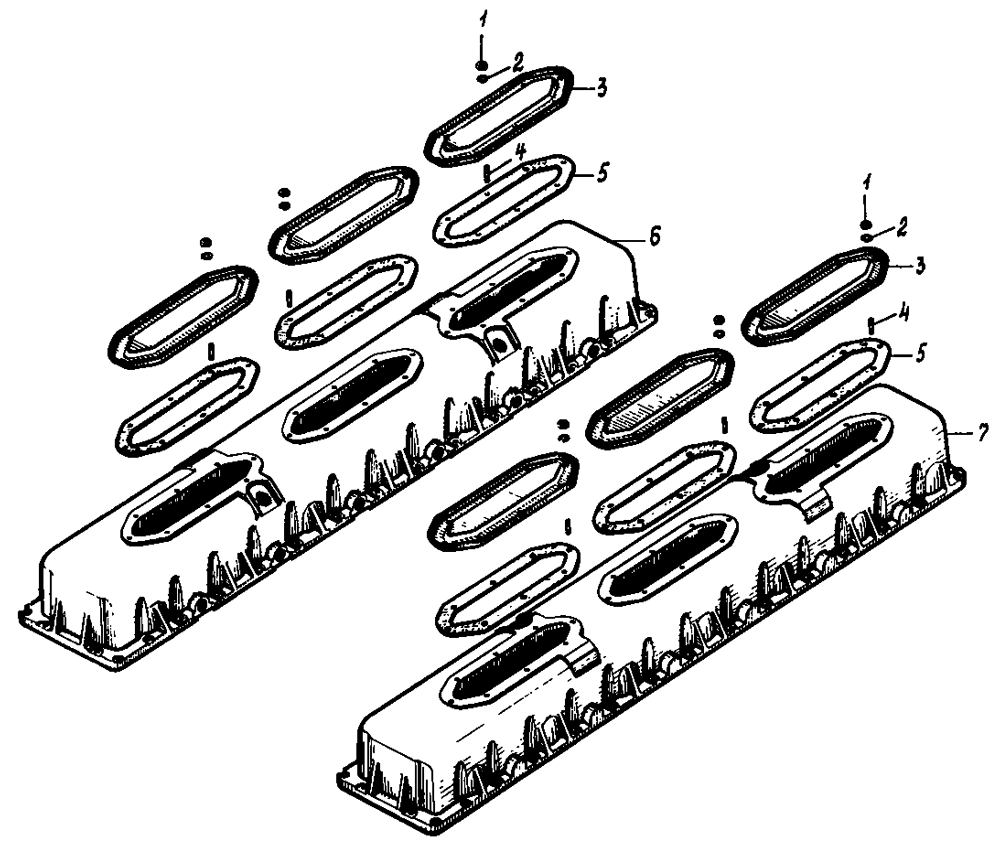

Блок дизеля и газораспределение на В-46-6

#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг
3	306-60-1	Крышка люка	6	0,33
5	306-77	Прокладка	6	0,035
7	306-94-11	Крышка головки левая	1	9,4
6	406-93-7	Крышка головки правая	1	9,4
4	350-03	Шпилька М6х24	48	0,004

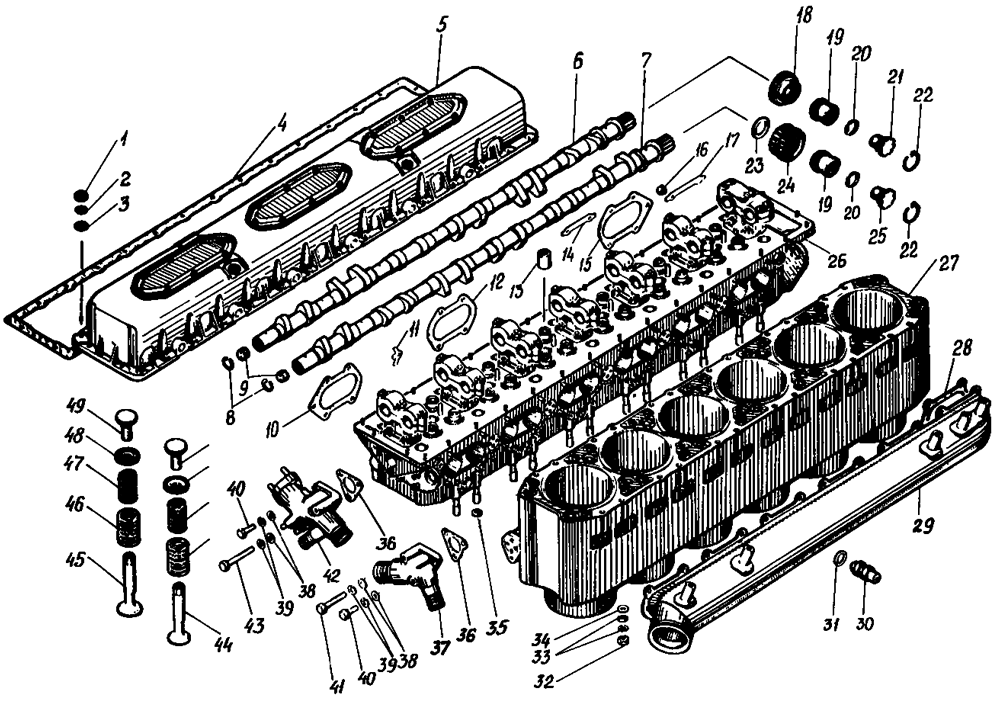

Блок дизеля и газораспределение на В-46-6

#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг
306-16-19	Головка блока правая	1	36,61
Сб.306-02-20	Головка блока левая	1	49,6
Сб.306-03-3	Упорный подшипник	2	0,775
Сб.306-04-2	Подшипник	12	0,64
Сб.306-06-3Б	Клапан впуска	24	0,365
Сб.306-07-3А	Клапан выпуска	24	0,37
Сб.306-09-10	Крышка головки левая	1
Сб.406-13-44	Блок левый	1	104,45
306-20-2	Коробка наклонного валика (правая)	1	0,73
Сб.307-03-1	Шестерня распределительного вала впуска	2	0,62
Сб.307-04-1	Шестерня распределительного вала выпуска	2	0,465
4	306-83-4	Прокладка	2	0,046
5	Сб.306-08-8	Крышка головки правая	1
6	307-21-1А	Вал распределительный выпуска	2	4,925
7	307-06-4А	Вал распределительный впуска	2	4,866
8	307-19-2	Замок	4	0,0016
9	307-13-1	Заглушка	4	0,03
10	Сб.3306-15-2	Прокладка выпускного коллектора	2	0,036
12	Сб.3306-15	Прокладка	8	0,03
13	306-71-1	Гайка крепления форсунки	24	0,008
15	Сб.3306-15-3	Прокладка выпускного коллектора	2	0,036
18	307-16-2	Шестерня распределительного вала выпуска	2	0,335
19	307-08-3	Втулка распределительного вала	4	0,13
20	307-12	Замок	4	0,004
21	407-450	Гайка	2	0,125
22	307-11	Замок	4	0,006
23	307-14-1	Кольцо установочное	2	0,018
24	307-07-2	Шестерня распределительного вала впуска	2	0,49
25	407-451	Гайка	2	0,125
26	Сб.306-01-20	Головка блока правая	1	49,6
27	Сб.406-12-44	Блок правый	1	104,45
28	306-89	Прокладка	12	0,015
29	Сб.419-05-7	Коллектор впускной правый	1	7,1
30	Сб.322-13-3	Клапан пусковой	6	0,117
33	306-117-1	Шайба тарельчатая	96	0,027
35	303-41	Кольцо	6	0,001
36	306-32-1	Прокладка	2	0,002
37	406-35-18	Угольник левый	1
42	Сб.406-05-3	Угольник правый	1	0,898
44	306-50-5А	Клапан выпуска	24	0,255
45	306-46-7	Клапан впуска	24	0,25
46	306-65-2А	Пружина большая	48	0,09
47	306-66-2А	Пружина малая	48	0,57
48	306-48-7	Замок тарелки	48	0,05
49	306-47-2	Тарелка клапана	48	0,115
