Картер В-46-6

Описание

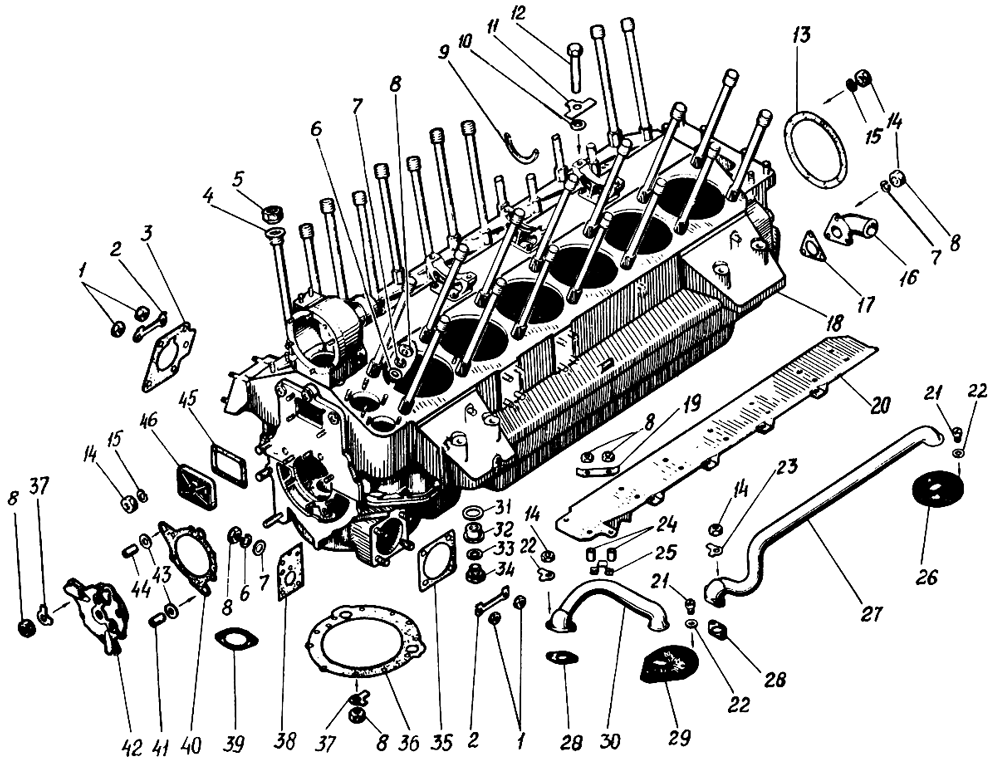

Картер на В-46-6
#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг
	Сб.3301-00-37	Картер	1
	Сб.301-13-1А	Шпилька стягивающая	14	0,145
1	301-91-3	Крышка люка	1	0,45
1	351-50	Гайка М10	12	0,042
2	353-39	Шайба стопорная 10	4	0,007
3	3301-39-2	Прокладка	1	0,0007
4	301-23-1	Шайба	28	0,039
5	301-20-2	Гайка	28	0,065
6	353-05-1	Шайба чистая 8	69	0,0015
7	353-24	Шайба 8Т	85	1,638
8	351-02	Гайка М8	131	0,0055
9	301-54	Кольцо стопорное	1	0,036
10	301-53	Шайба	6	0,007
11	301-55	Замок пластинчатый	6	0,0028
12	356-15	Болт М8х85	6	0,036
13	301-118-2	Прокладка	1	0,008
14	351-06	Гайка М6	18	0,0025
15	353-23	Шайба 6Т	14	0,801
16	402-461-1	Патрубок	1	0,2
17	303-14-2	Прокладка	1	0,002
18	Сб.3301-15-30	Картер	1
19	402-20	Замок пластинчатый	8	0,008
20	402-15-1	Маслоуловитель	1	24473
21	302-44	Винт	8	0,002
22	353-03-2	Шайба чистая 5	8	0,0007
23	353-11	Шайба стопорная 7	4	0,0011
24	302-113-1	Проставка	14	0,012
25	402-13	Хомут	6	0,01
26	402-19	Сетка	1	0,025
27	Сб.402-02-1	Труба отсасывающая	1	0,15
28	402-10	Прокладка	2	0,003
29	402-14	Сетка	1	0,35
30	Сб.402-01-1	Труба отсасывающая	1	0,42
31	412-76А	Прокладка	3	0,0025
32	301-33-2	Втулка	3	0,086
33	355-13	Кольцо 22х30	1	0,24
34	401-452	Пробка	1	0,01
35	402-17	Прокладка	1	0,005
36	402-16-1	Прокладка	1	0,02
37	353-16-1	Шайба стопорная 8	19	0,0019
38	402-103-1	Прокладка	1	0,004
39	301-97-1	Прокладка	1	0,0009
40	401-94-3	Прокладка	1	0,0058
41	301-160-4	Жиклер	2	0,008
42	Сб.401-01	Крышка	1	2,119
43	301-161А	Кольцо	3	0,005
44	301-160-3	Жиклер	1	0,065
45	301-95-1	Прокладка	1	0,0017

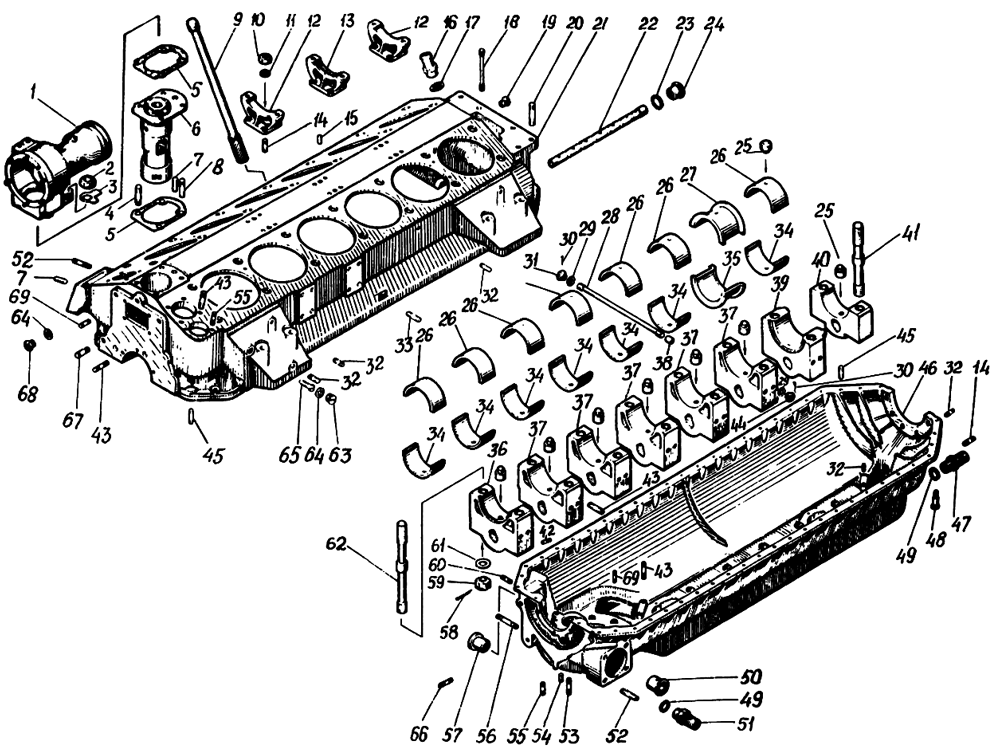

Картер на В-46-6

#	Номер запчасти	Наименование детали	Кол-во в сборке	Вес, кг
1	Сб.308-04-13	Корпус привода топливного насоса	1
2	351-50	Гайка М10	12	0,042
3	353-15	Шайба стопорная 11	4	0,0022
4	350-18	Шпилька М10х57	2	0,036
5	308-94-2	Прокладка	1	0,0012
6	Сб.308-145-1	Подшипник	1
7	301-32	Штифт контрольный	2	0,012
8	350-21-1	Шпилька М10х48	2	0,024
9	3301-17-1А	Шпилька	28	1,028
10	351-02	Гайка М8	131	0,0055
11	353-24	Шайба 8Т	85	1,638
12	301-51-4	Кронштейн	2	0,785
13	301-52-4	Кронштейн	1	0,785
14	350-15	Шпилька М8х35	26	0,012
15	352-26	Штифт цилиндрический 6С3х14	7	0,004
16	Сб.401-363	Штуцер	1	0,075
17	355-15	Кольцо 27х35	1	0,33
18	350-92-1	Шпилька М10х125	2	0,05
19	301-202	Втулка	2	0,065
20	350-144	Шпилька М12х60	8	0,05
21	3301-16-39	Картер верхний	1	105
22	Сб.401-10	Труба	2	0,52
23	412-76А	Прокладка	3	0,0025
25	301-25-1	Стопор	15	0,09
26	301-82-5	Вкладыш верхний	7	0,283
27	3301-85-4А	Вкладыш упорный верхний	1	0,67
28	301-84-2А	Шпилька стягивающая	14	0,12
29	301-110А	Шайба	28	0,0036
30	354-28	Шплинт 2.5х20	14
31	301-89-3	Гайка с прорезями	14	0,015
32	350-42	Шпилька М8х28	12	0,01
33	350-41-1	Шпилька М9х38	8	0,015
34	301-83-5	Вкладыш нижний	7	0,283
35	3301-86-4А	Вкладыш упорный нижний	1	0,674
36	301-43-7	Крышка первого подшипника	1	2,045
37	301-50-5	Крышка средних подшипников	5	2,045
38	401-465	Люнет	14	0,0012
39	3301-48-5А	Крышка упорного подшипника	1	43587
40	3301-187А	Крышка подшипника 8-ой опоры	1	1,325
41	301-18-3	Шпилька	2	0,5
42	350-03	Шпилька М6х24	20	0,004
43	350-40-1	Шпилька М8х48	29	0,019
44	301-81-2	Гайка	14	0,019
45	350-32-2	Шпилька М8х40	48	0,01
46	402-06-43	Картер нижний	1	32,1
47	412-53	Штуцер	2	0,125
48	356-79	Болт М8х44 призонный	4	0,025
49	355-10	Кольцо 24х30	5	0,2
50	402-07	Втулка	1	0,085
51	402-21	Штуцер	9	0,016
52	350-11	Шпилька М10х52	8	0,025
53	350-40-1А	Шпилька М8х48	2	0,019
54	352-18	Штифт цилиндрический 8С3х22	9	0,0095
55	350-90А	Шпилька М8х26	11	0,012
56	350-122	Шпилька М8х72	4	0,02
57	402-08-1	Втулка	1	0,02
58	354-18	Шплинт 4х36	16	3,67
59	301-21-1	Гайка	16	0,084
60	350-90	Шпилька М8х38	3	0,012
61	301-113-1	Шайба	16	0,020
62	301-18-1Б	Шпилька	14	0,643
63	401-366	Заглушка	2	0,042
64	355-08	Кольцо 18х24	5	0,14
65	401-122	Винт	2	0,030
66	350-37	Шпилька М8х51	1	0,02
67	350-94	Шпилька М10х42	6	0,025
68	301-106-1	Втулка	1	0,025
69	350-16А	Шпилька М6х32	8	0,005
