Гидропривод ДЭТ-250

Описание

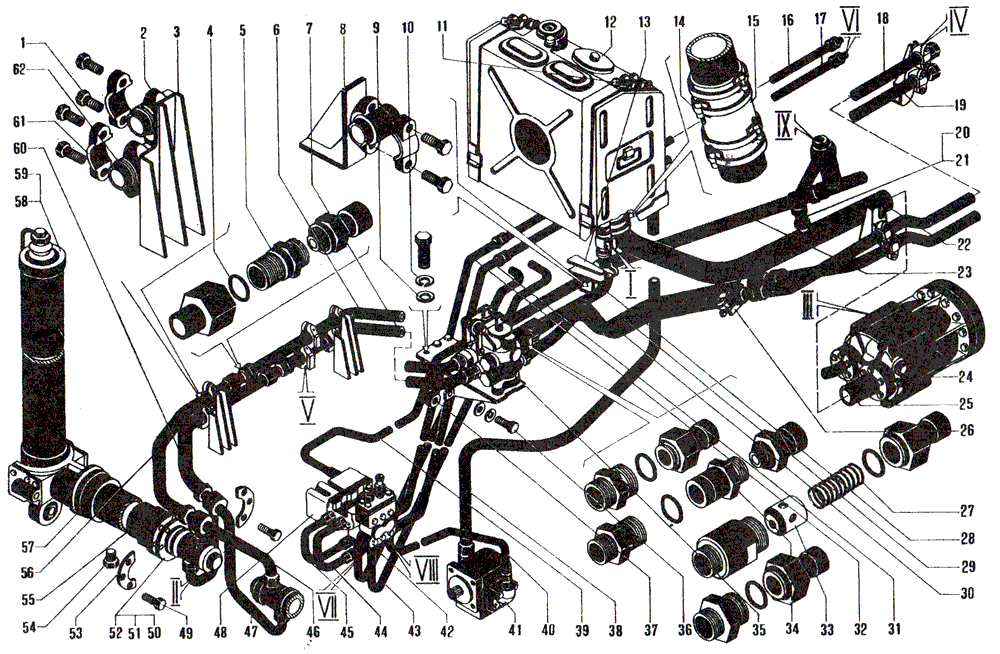

748-99-10СП Гидропривод ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	ГОСТ 7796—70	Болт 3М12-6g×35.58.019	28
2	748-99-1014	Бонка	14	0,32
3	748-99-199СП	Стойка	3	1,02
4	748-99-566	Кольцо	11	0,0034
5	748-99-633	Штуцер	5	0,46
6	748-99-453СП	Труба	1	5,95
7	748-99-473СП	Труба	1	6,75
8	748-99-489СП	Стойка	1	1,98
9	ГОСТ 11371-78	Шайба 12.02	8 max
10	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	8
11	748-99-1122	Винт	2	0,154
12	748-99-506СП	Бак масляный	1	50,3
13	748-99-1031	Стойка	2	0,50
14	—	Хомут 82	4
15	700-40-3503	Рукав	ɪ	0,246
16	748-99-520СП	Труба	1	1,51
17	748-99-524СП	Труба	1	1,57
18	748-99-472СП	Труба	1	6,33
19	748-99-458СП	Труба	1	6,06
20	700-46-2170	Рукав	2
21	—	Хомут 42	8
22	748-99-461СП	Трубопровод	1	4.8
23	748-99-561СП	Труба	1	4,58
24	933.02.06	Гидронасос	1	131.5
25	748-99-560СП	Клапан	1	5,344
26	748-99-909	Кронштейн	2	0,30
27	700-38-2239	Пружина	2	0,02
28	748-99-456C11	Труба	1	1,36
29	748-99-457СП	Труба	1	4,96
30	748 99-455СП	Труба	1	4,50
31	748-99-554СП	Труба	1	1.3
32	748-99-555СП	Труба	1	1,255
33	748-99-979	Клапан	2	0,12
34	748-99-995	Ниппель	1	0,58
35	748-99-465CП	Распределитель	1	3,0
36	ГОСТ 7796—70	Болт М12×30	8
37	700-31-90	Шайба	6 max	0,002
38	748-99-553СП	Труба	1	1,116
39	748-99-501СП	Труба	1	0,735
40	748-99-500СП	Труба	1	1,98
41	748-99-567СП	Hacoc шестеренный	1	7,41
42	748-99-558СП	Труба	1	1,792
43	748-99-557СП	Труба	1	1.882
44	748-99-521СП	Труба	1	1,55
45	748-99-525СП	Труба	1	1,65
46	748-99-512СП	Трубопровод	1	2.29
47	748-99-564СП	Трубопровод	1	2,55
48	748-99-526СП	Распределитель	1	10,5
49	ГОСТ 7796-70	Болт ЗМ12X25	12
50	748-99-482	Прокладка	4 max	0,036
51	748-99-483	Прокладка	2 max	0,09
52	748-99-484	Прокладка	2 max	0,15
53	748-99-1060	Планка	4	0,30
54	—	Пробка МК16.35.089	2
55	748-99-552	Втулка	2	5,3
56	748-99-513СП	Труба	1	6,36
57	748-99-553	Втулка	2	4,75
58	748-99-510СП	Цилиндр силовой с кронштейном	1	189,0
59	748-99-511СП	Цилиндр силовой с кронштейном	1	189,0
60	748-99-563СП	Труба	1	4,9
61	748-99-1015	Хомут	14	0,19
62	700-40-3668	Прокладка	14	0,033

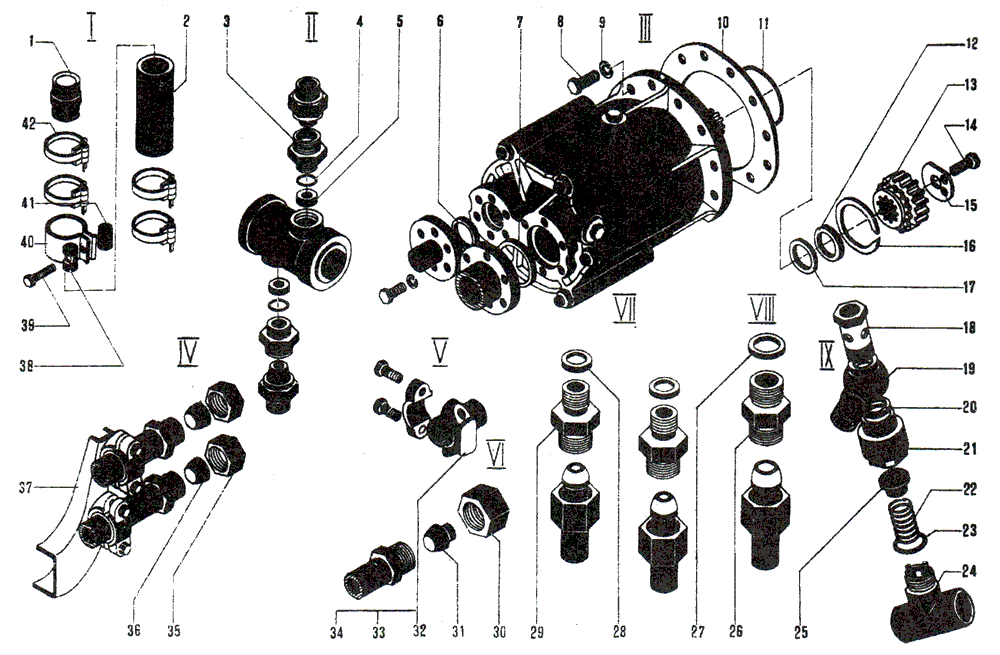

Гидропривод ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-99-910	Втулка	1	0,17
2	700-40-3497	Рукав	1	0,156
3	748-99-173	Штуцер	4	0,195
4	748-99-349	Кольцо	4	0,008
5	748-99-174	Втулка	4	0,008
6	748-99-445	Кольцо	1	0,008
7	748-99-993	Шайба	1	0,024
8	ГОСТ 7796—70	Болт M14×45.58.019	10
9	ГОСТ 6402—70	Шайба 14 ОТ 65Г 09	10
10	748-99-216	Прокладка	1	0,020
11	701-212-619	Кольцо	1	0,006
12	700-31-2154	Шайба	2 max	0,07
13	748-99-214	Муфта	1	0,8
14	ГОСТ 7796-70	Болт 3M14×1,5-6g×35.58.019	1
15	748-99-215	Шайба	1	0,03
16	700-58-2077	Кольцо 1Б10	1	0,029
17	700-31-2155	Шайба	2 max	0,019
18	748-99-959	Болт	1	0,34
19	748-99-459СП	Труба	1	0,66
20	700-40-260-22	Прокладка	2	0,0013
21	748-99-963	Корпус	1	0,8
22	700-38-2409	Пружина	1	0,0114
23	770-55-67	Кольцо	1	0,002
24	748-99-559СП	Трубопровод	1	4,51
25	748-99-985	Клапан	1	0,023
26	H.036.04.011	Штуцер	1	0,145
27	938.30.289	Кольцо	1	0,001
28	700-48-7185	Кольцо	1	0,007
29	H.036.04.005	Штуцер	4	0,113
30	H.036.01.005	Гайка накидная	4	0,061
31	H.036.12.041	Заглушка сферическая	4	0,051
32	748-99-436	Планка	7 max	0,048
33	748-99-437	Планка	7 max	0,08
34	748-99-438	Планка	7 max	0,159
35	700-41-2567	Гайка	2	0,22
36	748-99-452	Заглушка	2	0,182
37	748-99-936	Стойка	1	0,56
38	748-99-547	Валик	1	0,035
39	ГОСТ 7796 70	Болт 3М8-6g×45.88.35.019	1
40	748-99-983	Хомутик	1	0,115
41	748-99-548	Валик	1	0,038
42		Хомут 55	4
