Насос топливный и регулятор ДЭТ-250

Описание

Насос топливный и регулятор ДЭТ-250

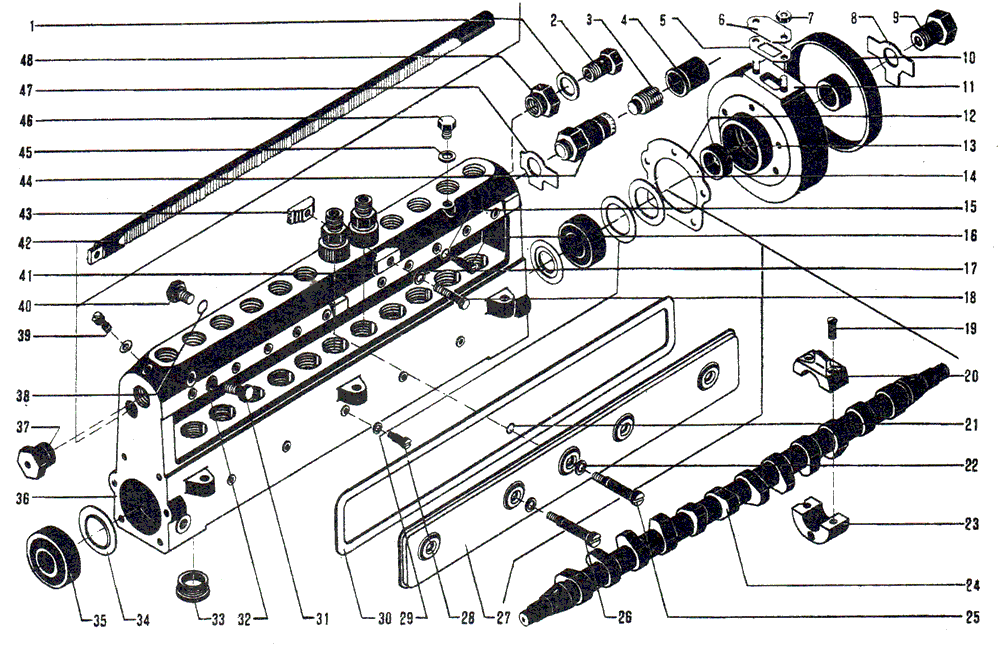

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.327-00-49	Насос топливный HK-10T	1	37,2
—	Сб.3327-02-8 ⁹	Букса шарикоподшипника	1	0,793
—	Сб.3327-04	Вал топливного насоса	1	0,231
—	Сб.3327-05-16	Корпус топливного насоса	1	12,451
—	Сб.327-10-52	Крышка корпуса насоса	1	0,818
—	Сб.327-13-1	Подшипник	5	0,105
1	355-08	Кольцо	2	0,14
2	3327-112	Зажим	1	0,050
3	327-71-4	Гайка упора	1	0,050
4	327-135-1	Колпачок	1	0,014
5	3327-140-1	Прокладка	1	0,0051
6	3327-139-3	Крышка	1	0,05
7	351-06	Гайка	8
8	3334-33	Шайба	1	0,006
9	3334-34-3	Гайка	1
10	Сб.3334-07-13	Маховик	1	0,972
11	Сб.3327-03-6	Букса	1	0,813
12	327-108-1	Прокладка	1	0,0052
13	Сб.327-18-1А	Манжета армированная	2	0,0106
14	327-89-2	Прокладка регулировочная	4	0,0008
15	327-86	Прокладка	12	0,0001
16	3327-85A	Винт установочный	12	0,0069
17	353-23	Шайба 6Т	16	0,0801
18	3327-105	Болт	6	0,008
19	327-44	Винт стяжной	16	0,004
20	327-43-1 ¹	Крышка подшипника	5	0.035
21	327-66 ⁸	Кольцо упорное	5	0,0003
22	327-126	Прокладка	5	0,0001
23	327-42-1 ¹	Подушка подшипника	5	0,058
24	3327-41 ²	Вал топливного насоса	1	3,470
25	327-65А ⁸	Винт крышки	2	0,026
26	327-65 ⁸	Винт крышки	3	0,027
27	327-63-2 ⁸	Крышка корпуса	1	0,695
28	3327-84A	Винт стопорный	5	0,0077
29	327-102	Прокладка регулировочная	4	0,002
30	327-64-1A	Прокладка	1	0,0117
31	320-37	Зажим	2
32	355-06	Кольцо	2	0,06
33	327-82	Пробка корпуса	12	0,100
34	327-45 ²	Маслоотражатель	2	0,005
35	327-46 ²	Подшипник 205К	2	0,13
36	Сб.327-01-14 ³	Корпус топливного насоса	1	12,226
37	315 621 ³	Заглушка	1	0,088
38	355-06	Кольцо
39	327-90-1	Пробка	2	0,012
40	327-33-1	Заглушка	1	0,028
41	3327-104	Планка стопорная	6	0,012
42	327-75-6	Рейка регулирующая	1	0,830
43	3327-103	Планка стопорная	6	0,013
44	327-70-5	Гильза упора	1	0,110
45	329-31А	Прокладка	6	0,0004
46	301-101	Заглушка	2
47	327-107 1	Замок пластинчатый	1	0,003
48	327-24-1 ³	Штуцер	2	0,046
¹ Поставляется комплектно по сб.327-13-1. ² Комплектно с деталью сб.327-13-1 заказывать по сб.3327-04. ³ Комплектно заказывать по сб.3327-05-16. ⁸ Комплектно заказывать по сб.327-10-52. ⁹ Комплектно с деталью 350-02 заказывать no сб.3327-03-6.

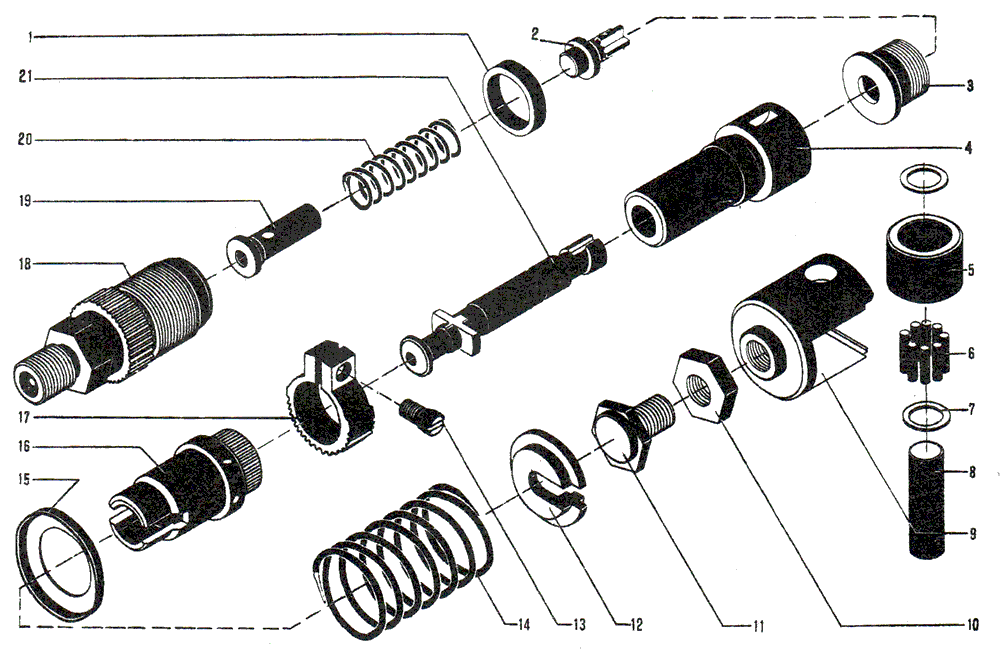

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.327-00-49	Насос топливный HK-10T	1	37,2
—	Сб.3327-06	Гильза поворотная	12	0,063
—	Сб.3327-07-6	Элемент насосный	12	0,15
—	Сб.3327-08-1А	Клапан нагнетательный	12	0,031
—	C6.327-15-3B	Толкатель	12	0,176
1	3327-61-3	Прокладка	12	0,0005
2	3327-59-1A ⁵	Клапан нагнетательный	12	0,006
3	3327-60-1 ⁶	Седло клапана нагнетательного	12	0,025
4	327-58-5 ⁷	Гильза плунжера	12	0,105
5	327-92-2А ⁴	Ролик толкателя	12	0,028
6	327-95 ⁴	Ролик 2,5×13,8 II ЕТУ	195	0,0005
7	327-94-1 ⁴	Шайба толкателя	26	0,0006
8	327-93-1 ⁴	Палец толкателя	12	0,022
9	327-91И	Корпус толкателя	12	0,099
10	327-52 ⁴	Контргайка толкателя	12	0,005
11	327-51-3 ⁴	Болт толкателя	12	0,014
12	3327-81-1	Тарелка пружины нижняя	12	0,015
13	327-56-1 ⁵	Шуруп венца	12	0,002
14	3327-79-1A	Пружина плунжера	12	0,053
15	3327-80-1	Тарелка пружины верхняя	12	0,005
16	3327-54 ⁵	Гильза поворотная	12	0,035
17	327-55-1 ⁵	Венец зубчатый	12	0,018
18	3327-77-9	Штуцер нажимной	12	0,150
19	3327-121-1	Ограничитель	12	0,008
20	3327-78-1	Пружина нагнетателя	12	0,008
21	327-57-5 ⁷	Плунжер	12	0,042
⁴ Комплектно заказывать по сб.327-15-3B. ⁵ Комплектно заказывать по сб.3327-06. ⁶ Поставляются комплектно по сб.3327-08-1А. ⁷ Поставляются комплектно по сб.3327 07-6.

Насос топливный и регулятор ДЭТ-250

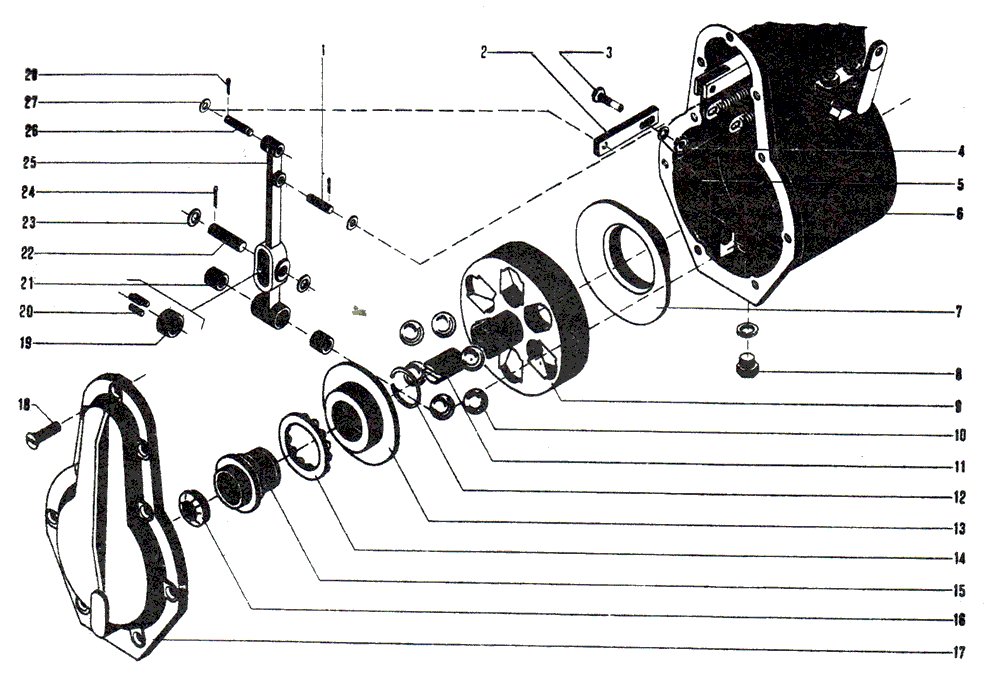

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.327-00-49	Насос топливный HK-10T	1	37,2
—	C6.315-601-9 ¹⁰	Kopnyс регулятора	1	2,265
—	Сб.315-606-5	Тяга	1	0,094
—	Сб.315-662-3	Рычаг регулятора	1	0,355
—	Сб.315-664-2	Втулка	1	0,844
—	Сб.315-665 ¹²	Рычаг	1	0,252
1	315-632-1 ¹²	Палец пружин	2	0,006
2	3l5-643-4 ¹¹	Поводок шарнира	1	0,030
3	356-84	Болт М6×20	2	0.0066
4	351-02 ¹⁰	Гайка	1	0,0055
5	353-23 ¹¹	Шайба	8	0,80)
6	Сб.315-663-17	Корпус регулятора	1
7	315-610-2	Тарелка регулятора	1	0,555
8	301-101	Заглушка	1
9	315-611-2	Крестовина	1	1,742
10	315-614	Шарик 11 25,4 П	6	0,065
11	315-647	Гайка	1	0,055
12	315-644 ¹³	Кольцо стопорное	2	0,002
13	315-613-3 ¹³	Диск упора	1	0,520
14	315-646-1 ¹³	Подшипник 8109	1	0,15
15	315-616-4	Втулка	1	0,210
16	315-615-3 ¹³	Упор рычага	1	0,050
17	315-620-5	Крышка регулятора	1
18	356-64	Винт М6×25	8	0,006
19	315-622-2 ¹²	Ролик	1	0,0267
20	327-95 ¹²	Ролик игольчатый	1	0,0005
21	315-636-1	Втулка рычага регулятора	2	0,012
22	315-635-1 ¹²	Палец упора	1	0,025
23	353-07-1	Шайба чистая	2	0,002
24	354-12 ¹⁰	Шплинт 2×20	5	0,479
25	315-617-2	Рычаг регулятора	1	0,240
26	315-637-1 ¹²	Палец рычага	1	0,007
27	353-04-1 ¹⁰	Шайба чистая	5	0,0063
28	354-17 ¹⁰	Шплинт 2×12	5	0,324
¹⁰ Комплектно заказывать no сб.315-663-17. ¹¹ Комплектно с деталью 353-23 заказывать no сб.315-606-5. ¹² Комплектно заказывать по сб.315-662-3. ¹³ Комплектно заказывать no сб.315-664-2.

Насос топливный и регулятор ДЭТ-250

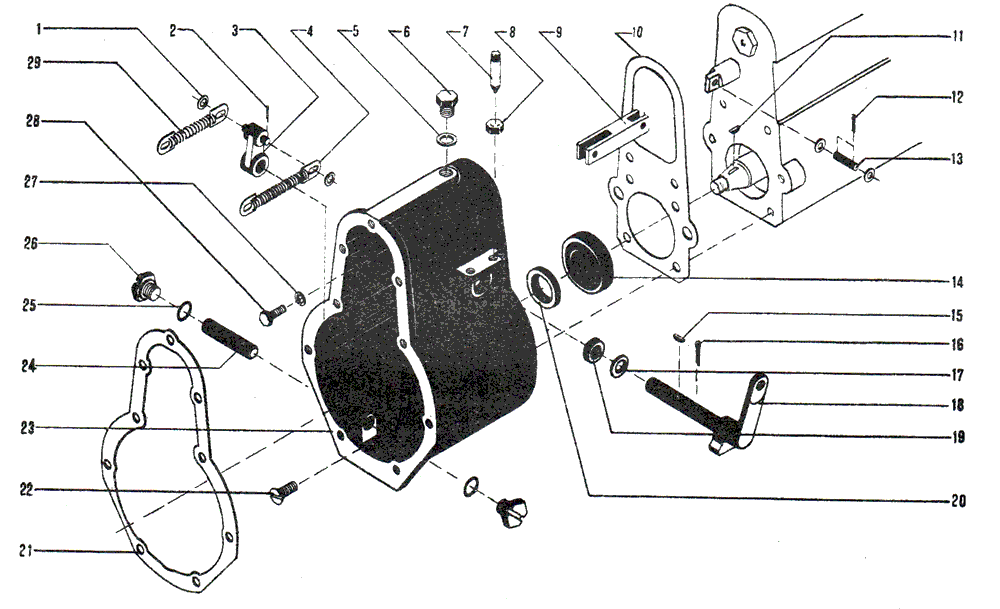

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.327-00-49	Насос топливный HK-10T	1	37,2
1	353-04-1 ¹⁰	Шайба чистая	8	0,00063
2	354-12 ¹⁰	Шплинт 2×20	5	0,479
3	Сб.315-661-1	Рычаг пружины	1	0,046
4	Cб.315-603-2 ¹⁰	Пружина регулятора вторая	1	0,032
5	329-31А	Прокладка	6	0,0004
6	301-101	Заглушка	1
7	315-49 ¹⁰	Винт ограничителя	2	0,012
8	351-02 ¹⁰	Гайка М8	1	0,0055
9	315-44-6 ¹¹	Звено шарнира	2	0,020
10	327-109-1	Прокладка	2	0,0078
11	308-88	Шпонка сегментная	1
12	354-17 ¹⁰	Шплинт 2×12	5	0,324
13	315-42	Цапфа	1	0,004
14	327-46 ¹⁰	Подшипник 205К	2
15	315-64 ¹⁰	Шпонка сегментная 3×5	1	0,001
16	354-19 ¹⁰	Шплинт 3,2×18	1	1,27
17	315-6391 ¹⁰	Шайба	1	0,005
18	315-640-6 ¹⁰	Валик с рычагом	1	0,160
19	315-668 ¹⁰	Манжета	1	0,252
20	Cб.327-18-1A	Манжета	2	0,047
21	315-645A	Прокладка	1	0,0085
22	356-64-1	Винт М6×25	3	0,006
23	315-619-8	Корпус регулятора	1	2,230
24	315-618A	Ось рычага регулятора	1	0,040
25	315-649	Кольцо уплотнительное	2	0,0001
26	315-68-1	Пробка	2	0,015
27	353-23 ¹¹	Шайба	7	0,801
28	356-84	Болт М6×20	1	0,0066
29	C6.315-602 ¹⁰	Пружина регулятора первая	1	0,037
¹⁰ Комплектно заказывать no сб.315-663-17. ¹¹ Комплектно с деталью 353-23 заказывать no сб.315-606-5.
