Механизм управления ДЭТ-250

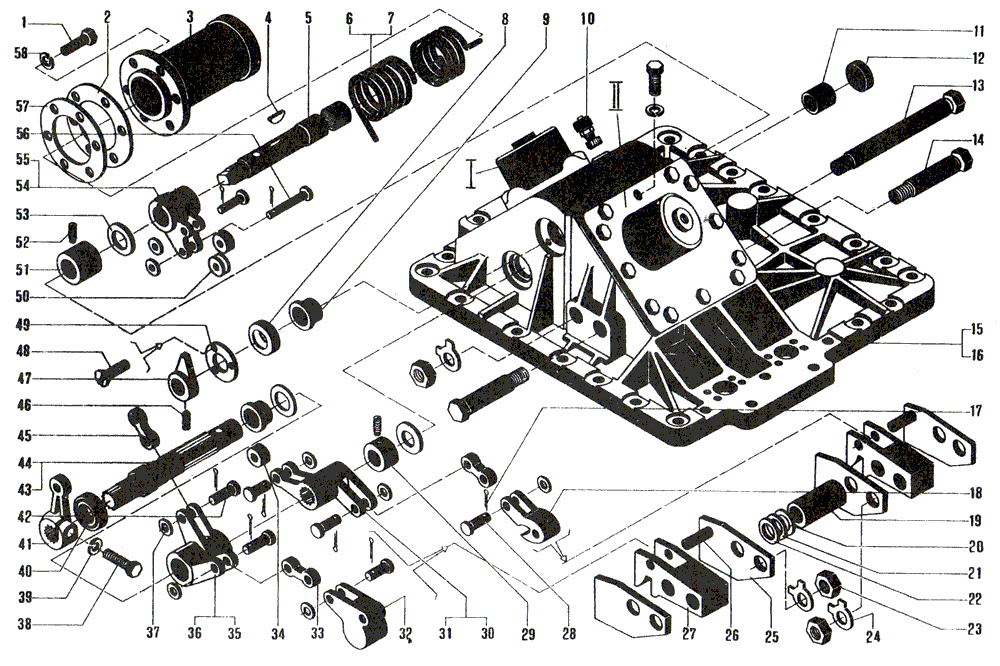

748-18-212СП / 213СП Механизм управления ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	ГОСТ 7796—70	Болт М12×35.48.019	18
2	748-18-170	Прокладка	2	0,002
3	748-18-168СП	Стакан	1	2,07
4	ГОСТ 24071—80	Шпонка 6×9	1
5	748-18-296	Валик	1	1,97
6	700-38-809	Пружина	1	3,7
7	700-38-810	Пружина	1	3,7
8	сб.327-18-1А	Манжета армированная	1	0,0106
9	748-18-328	Втулка	2	0,085
10	01-265	Сапун	1
11	15221	Втулка	1	0,068
12	748-18-275	Заглушка	1	0,05
13	700-28-357	Болт	1	0,86
14	748-18-103	Болт	2	0,4
15	748-18-455 ⁴	Корпус	1	21
16	748-18-456 ⁵	Корпус	1	21
17	ГОСТ 397—79	Шплинт 3,2×18	18
18	748-18-169	Рычаг	1	0,5
19	748-18-267	Труба	1	0,3
20	700-40-60	Прокладка	1	0,0046
21	700-40-61	Прокладка	1	0,0023
22	700-40-62	Прокладка	1	0,0009
23	ГОСТ 5927—70	Гайка M20×1,5.6.019	3
24	700-31-2489	Шайба	3	0,011
25	748-18-368	Накладка	4	0,35
26	700-32-98	Штифт-	2	0,031
27	748-18-223	Упор	2	1,7
28	700-47-56	Валик	2	0,03
29	748-18-163	Кольцо	1	0,163
30	748-18-155	Рычаг	1	0,68
31	748-18-443	Рычаг	1	0,68
32	748-18-168	Рычаг	1	0,52
33	748-18-167	Серьга	2	0,105
34	748-18-277	Ролик	2	0,051
35	748-18-145СП	Рычаг	1	1,2
36	748-18-146СП	Рычаг	1	1,2
37	700-31-443	Шайба	8
38	ГОСТ 7796—70	Болт М10×35.58.019	1
39	ГОСТ 6402—70	Шайба 10 ОТ 65Г 09	5
40	сб.308-170	Манжета с пружиной	1	0,0194
41	748-18-178	Рычаг	1	0,327
42	700-47-63	Валик	5	0,028
43	748-18-457	Валик	1	1,44
44	748-18-458	Валик	1	1,4
45	748-18-152	Серьга	1	0,115
46	ГОСТ 1478—75	Винт М6×12.66.019	1
47	748-18-297	Указатель	1	0,08
48	ГОСТ 17475-80	Винт B1M5-8g×10.58	3
49	748-18-295	Крышка	1	0,03
50	748-18-276	Ролик	1	0,045
51	748-18-149	Втулка	1	0,34
52	ГОСТ 1478—75	Винт М10×20.66	2
53	700-31-453	Кольцо	10	0,01
54	748-18-298	Рычаг	1	0,73
55	748-18-299	Рычаг	1	0,73
56	700-47-64	Валик	1	0,04
57	748-18-462	Кольцо	1	0,14
58	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	18
⁴ Заказывать комплект 748-18-221СП. ⁵ Заказывать комплект 748-18-222СП.

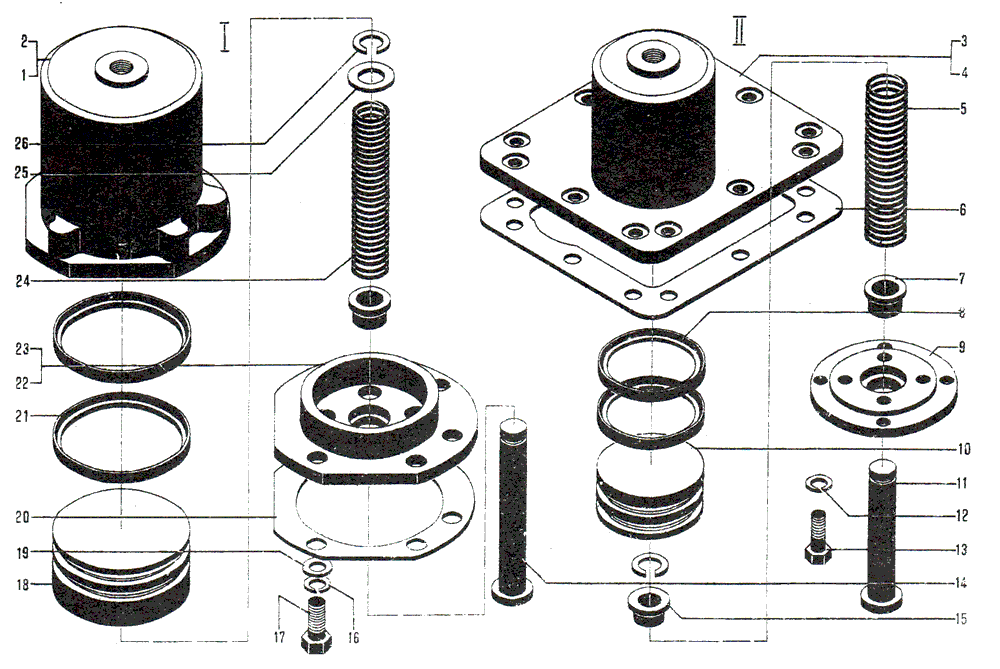

748-18-212СП / 213СП Механизм управления ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-18-254	Корпус бустера	1	8,3
2	748-18-255	Корпус бустера	1	8,3
3	748-18-139	Корпус бустера	1	8,3
4	748-18-140	Корпус бустера	1	8,3
5	700 38-812	Пружина	1	0,052
6	748-18-211	Прокладка	1	0,0027
7	748-18-463-1 ⁶	Втулка	1	0,05
8	74818125	Манжета	2	0,041
9	748-18-113	Крышка	1	0,9
10	748-18-184	Поршень	1	1,23
11	748-18-279	Шток	1	0,385
12	ГОСТ 6402—70	Шайба 10 ОТ 65Г 09	4
13	ГОСТ 7796—70	Болт М10×25.46.019	4
14	748-18-278	Шток	1	0,52
15	748-18-303	Втулка	1	0,145
16	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	6
17	ГОСТ 7795—70	Болт М12×55.46.019	6
18	748-18-253	Поршень	1	2,35
19	700-31-96	Шайба	6	0,003
20	748-18-205	Прокладка	2	0,04
21	748-16-22	Манжета	2	0,017
22	748-18-340 ⁶	Крышка	1	1,2
23	748-18-341 ⁶	Крышка	1	1,2
24	700-38-871	Пружина	1	0,165
25	3193	Шайба	1	0,004
26	700-58-2466	Кольцо	2	0,006
⁶ Заказывать 748-18-176СП или 748-18-177СП.
