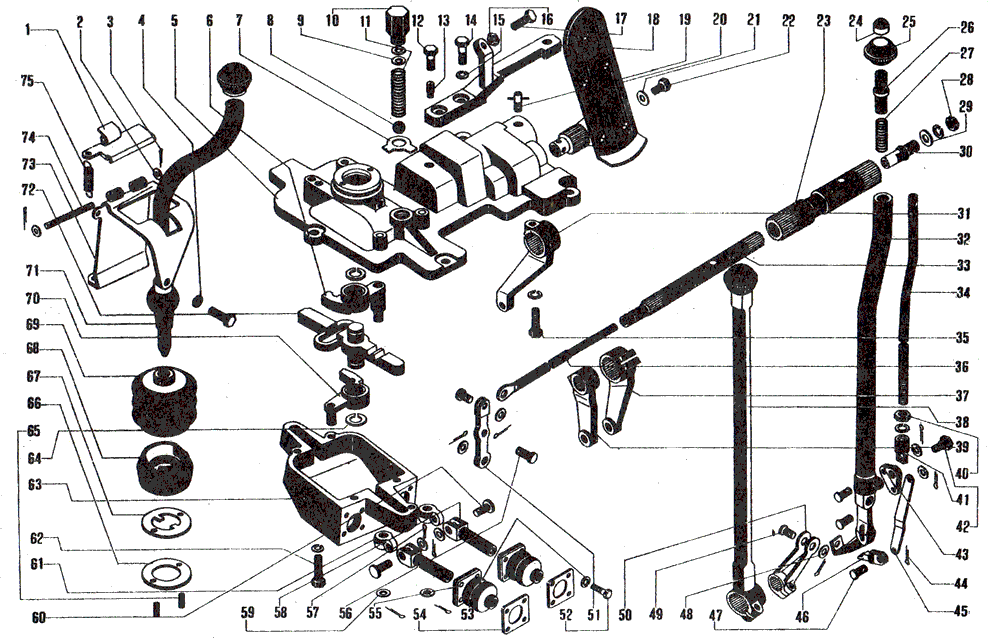

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 748-17-234СП | Накладка | 1 | 0,765 |
2 | 700-31-44 | Шайба | 2 | 0,001 |
3 | ГОСТ 397—70 | Шплинт 2×16 | 2 | |
4 | ГОСТ 6402—70 | Шайба 8T 65Γ 09 | 13 | |
5 | 748-17-408СП | Плита | I | 11,9 |
6 | 748-17-428СП | Рычаг | 1 | 0,219 |
7 | 700-31-2286 | Шайба стопорная | 1 | 0,007 |
8 | ГОСТ 3722—81 | Шарик Б-12-200 | 1 | |
9 | ГОСТ 11371—78 | Шайба 6.02.019 | 2 max | |
10 | 748-17-539 | Пробка | 1 | 0,2 |
11 | 700-38-2451 | Пружина | 1 | 0,037 |
12 | ГОСТ 7796—70 | Болт М8×16.46.019 | 4 | |
13 | ГОСТ 1478—75 | Винт М8×16.88.38×А | 2 | |
14 | ГОСТ 7796—70 | Болт М12×25.46.019 | 2 | |
15 | ГОСТ 6402—70 | Шайба 12 ОТ 65Г 09 | 2 | |
16 | ГОСТ 5915—70 | Гайка М10.6.019 | 1 | |
17 | ГОСТ 7795-70 | Болт М10×40.58.019 | 2 | |
18 | 748-17-402СП | Упор | 1 | 0,4) |
19 | 700-37-101СП | Масленка | 1 | 0,02 |
20 | 748-17-410СП | Педаль подачи топлива | 1 | 1,2 |
21 | 700-40-260-06 | Прокладка | 1 | 0,0002 |
22 | 700-37-315-02 | Пробка | 1 | 0,016 |
23 | 748-17-407СП | Ступица | 1 | 0,86 |
24 | 748-17-298 | Гайка | I | 0,01 |
25 | 701-119-28 | Шаровая рукоятка | 1 | 0,062 |
26 | 748-17-589 | Втулка | 1 | 0,048 |
27 | 700-38-16 | Пружина | 1 | 0,008 |
28 | ГОСТ 5915—70 | Гайка М8.6.05 | 1 | |
29 | 700-31 344 | Шайба | 1 | 0,0021 |
30 | 748-17-624 | Муфта | 1 | 0,027 |
31 | 748-17-597 | Рычаг | 1 | 0,34 |
32 | 748-17-422СП 2 | Рычаг | 1 | 1,186 |
32 | 748-17-426СП 3 | Рычаг | 1 | 1,186 |
33 | 748-17-644 | Вал | 1 | 0,5 |
34 | 748-17-601 | Тяга | 1 | 0,129 |
34 | 748-17-650 3 | Тяга | 1 | 0,143 |
35 | ГОСТ 7796—70 | Болт М8× 35.58.019 | 3 | |
36 | 748-17-421СП | Тяга | 1 | 0,146 |
37 | 748-17-595 | Рычаг | I | 0,35 |
38 | 748-17-401СП | Рычаг | 1 | 1,56 |
39 | 748-17-596 | Рычаг | I | 0,28 |
40 | ГОСТ 5927—70 | Гайка М6.6.019 | 1 | |
41 | 748-17-296 | Проушина | 1 | 0,018 |
42 | 700-28-359 | Болт | 1 | 0,015 |
43 | 748-17-294 | Планка | 1 | 0,023 |
44 | ГОСТ 397—70 | Шплинт 1,5×16 | 1 | |
45 | 748-17-600 | Тяга | 1 | 0,011 |
46 | 748-17-299 | Стопор | 1 | 0,018 |
47 | 700-47-2107 | Ось | 3 | 0,003 |
48 | ГОСТ 11371—78 | Шайба 14.02.019 | 1 | |
49 | 700-47-2085 | Ось 6-14b12×50.45×2.24 | 1 | 0,07 |
50 | 748-17-670 | Кронштейн | I | 0,24 |
51 | 748-17-610 | Рычаг | I | 0,11 |
52 | ГОСТ 7798-70 | Болт М6×16.46.019 | 8 | |
53 | ГОСТ 6402—70 | Шайба 6Т 65Γ 09 | 8 | |
54 | 748-17-231 | Рамка | 2 | 0,021 |
55 | 748-17-268 | Чехол | 2 | 0,018 |
56 | 700-47-2024 | Ось 6-8b12×32.45.2.24...32 | 1 | 0,014 |
57 | ГОСТ 397—70 | Шплинт 2×25 | 5 | |
58 | 748-17-286-1 | Проушина | 2 | 0,085 |
59 | 700-31-443 | Шайба | 4 | 0,003 |
60 | 700-47-2109 | Ось | 2 | 0,017 |
61 | 748-17-285-1 | Шарнир | 2 | 0,035 |
62 | ГОСТ 7795—70 j | Болт М8-6g×45.88.019 | 5 | |
63 | 748-17-612 | Поддон | I | 3.7 |
64 | 730-55-86 | Кольцо стопорное | 2 | 0,003 |
65 | 32208 | Штифт цилиндрический | 1 | |
66 | 19-87 | Прокладка | 4 max | |
67 | 748-17-302 | Кольцо установочное | 1 | 0,078 |
68 | 748-17-332 | Гайка шаровая | 1 | 0,52 |
69 | 748-17-166 | Чехол | I | 0,047 |
70 | 748-17-427СП | Рычаг | 1 | 0,23 |
71 | 748-17-372СП | Рычаг | 1 | 1,5 |
72 | 748-17-280 | Ползун | 1 | 0,7 |
73 | 748-17-235СП | Рамка | 1 | 1,27 |
74 | 748-17-290 | Валик | 1 | 0,02 |
75 | 700-38-81 | Пружина | 1 | 0,002 |
2 Рычаг 748-17-422СП заказывать комплектно с тягой 748-17-601 на тракторы выпуска до 1986. 3 Рычаг 748-17-426СП заказывать комплектно с тягой 748-17-660 на тракторы выпуска после 1986 года. |
