Приводы управления ДЭТ-250

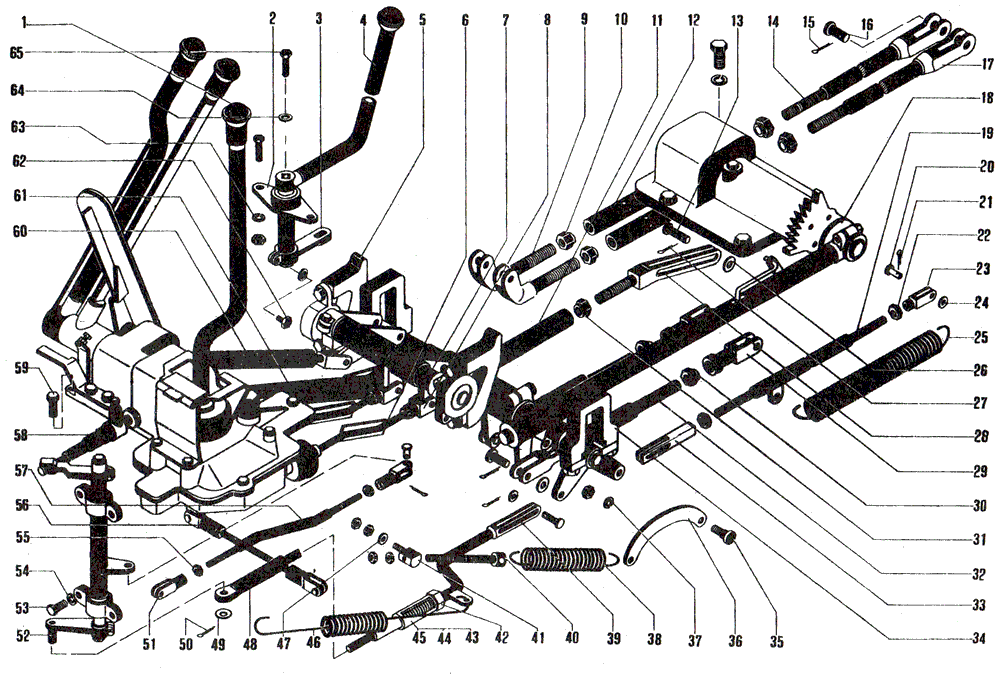

748-17-11СП Приводы управления ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-17-409CΠ	Плита управления	1	28,7
2	748-17-415CΠ	Мостик	1	0,66
3	748-17-622	Рычаг	1	0,292
4	748-17-439CΠ	Рычаг	1	0,58
5	748-17-425CΠ	Мостик	1	4,73
6	748-17-214CΠ	Тяга	2	0,24
7	ГПШ M10×1	Гайка шестигранника специальная	4	0,0098
8	748-17-346-1	Проушина	2	0,09
.9	748-17-305CΠ	Тяга	9	0,342
10	700-30-2314	Гайка	2	0,026
11	748-17-252CΠ	Тяга	1	0,75
12	748-17-364CΠ	Муфта	2	0,326
13	700-47-2110	Ось	16	0,032
14	748-17-306CΠ	Тяга	14	3,31
15	ГОСТ 397—79	Шплинт 4×25	2
16	700-47-68	Валик с головкой	2	0,62
17	748-17-3O7CΠ	Тяга	I	3.31
18	748-17-399CΠ	Мостик	I	6Д
19	748-17-417CΠ	Тяга	1	0,55
20	700-40-2108	Ось	9	0,01
21	ГОСТ 397—79	Шплинт 2×16	11
22	ГОСТ 5915—79	Гайка M10.6.019	7
23	748-17-633	Вилка тяги	3	0,06
24	700-31-2567	Шайба	10	0,0012
25	700-38-2512	Пружина	1	0,6
26	ГОСТ 11371—78	Шайба 12.02	16 max
27	ГОСТ 397—79	Шплинт 3,2×20	17
28	748-17-344	Проушина	1	0,57
29	748-17-477	Проушина	4	0,19
30	700-30-2313	Гайка	6	0,026
31	ГОСТ 5915—70	Гайка M18×1,5.019	1
32	748-17-359CΠ	Тяга	2	0 4
33	748-17-560	Проушина	I	0,107
34	748-17-396CΠ	Мостик	1	7⅛
35	748-17-396	Палец	1	0,018
36	'748-17-392	Скоба	1	0,18
37	ГОСТ 6402—70	Шайба 8T 65Γ 06	2
38	700-38-2511	Пружина	I	0,29
39	748-17-389CΠ	Тяга	I	0,92
40	748-17-391CΠ	Тяга	1	0А2
41	748-17-393	Проушина	1	0,03
42	700-41-3354	Штуцер	1	0,041
43	334-78	Пружина	1
44	700-31-277	Шайба штампованная	1	0,012
45	748-17-392CΠ	Труба	1	0,2
46	700-38-2600	Пружина	1	0,3
47	ГОСТ 11371—78	Шайба 8.02	1 max
48	748-17-388CΠ	Тяга	1	0,207
49	700-31-443	Шайба	1	0,0025
50	ГОСТ 397—79	Шплинт 3,2×25	1
51	748-17-632	Вилка тяги	4	0,06
52	748-17-387CΠ	Мостик	1	1,48
53	ГОСТ 7796—70	Болт M12×35.56.019	15
54	ГОСТ 6402—70	Шайба 12 ОТ 65Γ 06	15
55	ГОСТ 5915—70	Гайка М8.6.019	9
56	748-17-613	Тяга	1	0,099
57	748-17-195CΠ	Тяга	1	0,11
58	748-17-191CΠ	Привод подачи топлива ручной	1	0,35
59	ГОСТ 7796—70	Болт M12×25.56.019	1
60	748-17-404CΠ	Тяга	1	0,27
61	748-17-336CΠ	Тяга	2	0,76
62	ГОСТ 7795—70	Болт M8×35.56.0I9	1
63	ГОСТ 6402—70	Шайба 10 ОТ 65Γ 06	2
64	ГОСТ 6958—72	Шайба 8.02.019	1
65	ГОСТ 7796—70	Болт M8×16.56.019	1
