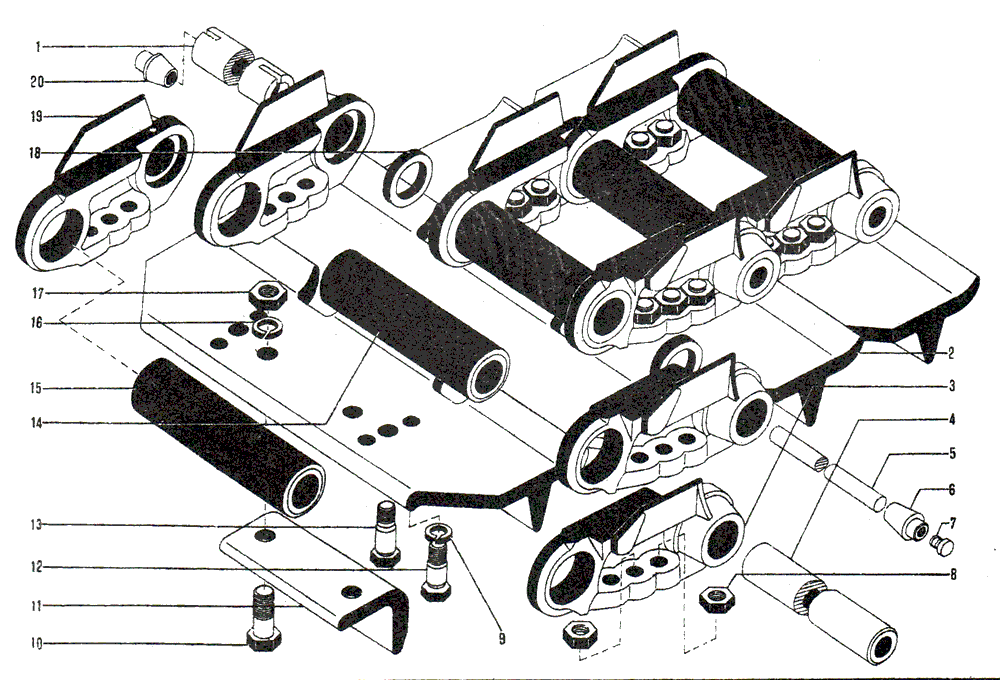

Поз. | Обозначение | Наименование | Кол-во | Масса |
— | 748-22-126СП 1 | Отрезок гусеницы | 1 | |
— | 748-22-127СП 2 | Отрезок гусеницы | 1 | |
— | 748-22-128СП 3 | Отрезок гусеницы | 4 | |
1 | 748-22-6 | Палец замыкающий | 6 | 6,18 |
2 | 748-22-30 | Башмак | 11 | 26,6 |
3 | 748-22-2 | Звено левое | 11 | 7,1 |
4 | 748-22-5 | Палец звена | 10 | 5,4 |
5 | 748-22-19 | Стержень | 6 | 0,59 |
6 | 748-22-8 | Конус стопорный | 10 | 0,2 |
7 | 700-40-5128 | Пробка | 6 | 0,006 |
8 | ГОСТ 15525—70 | Гайка M20×1,5-5Н6Н.8.35 | 60 | |
9 | ГОСТ 6402—70 | Шайба 20 ОТ 65Г 09 | 66 | |
10 | ГОСТ 7796—70 | Болт М24×70.109.40 | 220 | |
11 | 748-22-45 | Шпора | 110 | 0,0 |
12 | 700-28-232 | Болт башмака CпM20×1,5×78 | 20 | 0,285 |
13 | 700-28-233 | Болт башмака CпM20×1,5×78 | 44 | 0,280 |
14 | 748-22-4 | Втулка | 1 | 4,6 |
15 | 748-22-3 | Втулка | 10 | 5,05 |
16 | ГОСТ 6402—70 | Шайба 24T 65Г 06 | 220 | |
17 | ГОСТ 5915—70 | Гайка M24.6.019 | 220 | |
18 | 748-22-9 | Шайба | 10 | 0,14 |
19 | 748-22-1 | Звено правое | 11 | 7,1 |
20 | 748-22-7 | Конус стопорный | 6 | 0,24 |
1 Для запчастей заказывать 748-22-132СП. 2 Для запчастей заказывать 748-22-133СП. 3 Для запчастей заказывать 748-22-134СП. |
