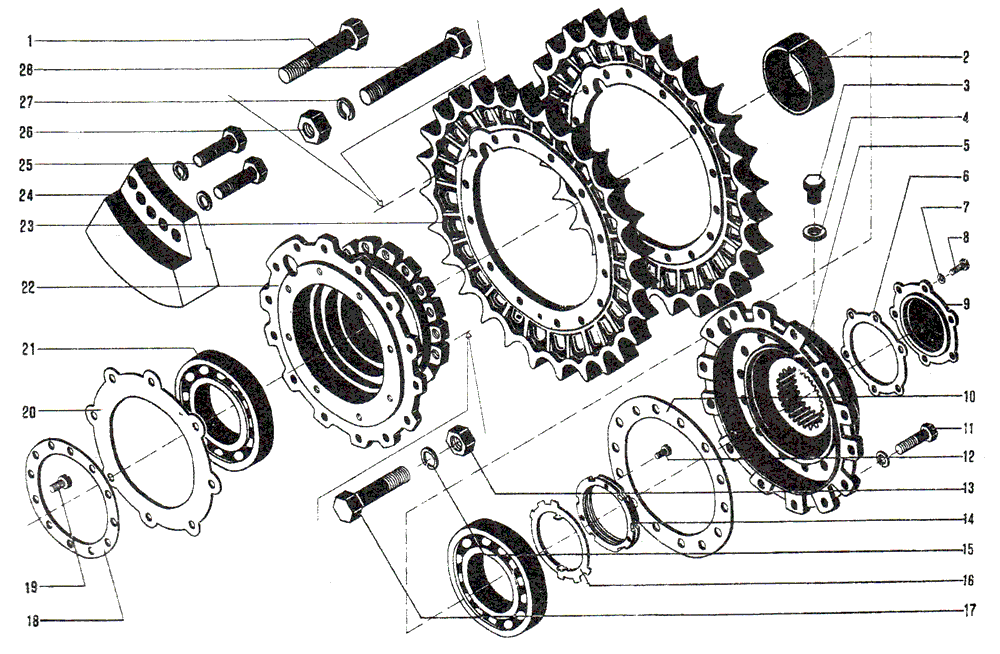

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 700-28-2456 | Болт | 16 | 1,28 |
2 | 748-19-9 | Втулка | 1 | 4,1 |
3 | 700-37-317-02 5 | Пробка | 1 | 0,048 |
4 | 700-40-260-10 | Прокладка | 1 | 0,0003 |
5 | 748-19-5 | Муфта | 1 | 59,2 |
6 | 748-19 8 | Прикладка | 1 | 0,009 |
7 | ГОСТ 6402—70 | Шайба 12 ОТ 65Г 09 | 14 | |
8 | 700-28-2173 | Болт М12×1,25×35 | 14 | 0,0426 |
9 | 748-19-113 | Крышка | 1 | 59,2 |
10 | 748-19-10 | Прокладка | 1 | 0,015 |
11 | 700-28-2312 | Болт | 14 | 0,56 |
12 | ГОСТ 17475 80 | Винт B1М8×1-8g×18.58 | 3 | |
13 | ГОСТ 5915—70 | Гайка М24.6.019 | 28 | |
14 | 700-30-2317 | Гайка | 1 | ∣,8 |
15 | ГОСТ 6402—70 | Шайба 24T 65Г 09 | 33 | |
16 | 700-31-2560 | Шайба стопорная | 1 | 0,11 |
17 | 700-28-2207 | Болт | 31 | 0,325 |
18 | 748-19-22 | Прокладка | 1 | 0,03 |
19 | ГОСТ 17475—80 | Винт B1М8-8g×18.58 | 12 | |
20 | 748-19-11 | Прокладка | 1 | 0,014 |
21 | 700-39-2213 | Подшипник 244 | 2 | |
22 | 748-19-118СП | Барабан | 1 | 84,8 |
23 | 748-19-1 | Венец | 2 | 73,7 |
24 | 748-19-196 | Отбойник | 1 | 17,0 |
25 | 700-28-2309 | Болт | 2 | 0,34 |
26 | 30230 | Гайка | 3 | 0,2245 |
27 | ГОСТ 6402—70 | Шайба 30Н 65Г 09 | 33 | |
28 | 700-28-2297 | Болт | 3 | 2,0 |
5 Для тропиков заказывать 700-37-317. |
