Планетарный механизм поворота ДЭТ-250

/
Описание

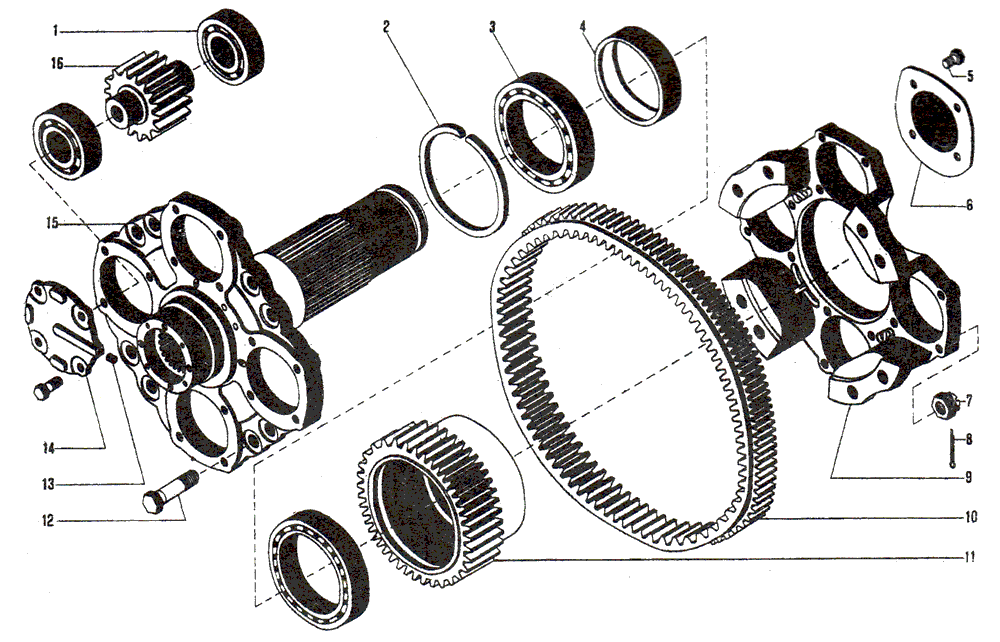

748-16-161СП Планетарный механизм поворота ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 8328—75 Подшипник 12308ЛМ 8
2 700-39-55 Кольцо стопорное 1 0,06
3 ГОСТ 8338— 75 Подшипник 1000921 2
4 748-16-111 Втулка распорная 1 0,46
5 700-28-2036 Болт 32 0.0193
6 748-16-127 Крышка 4 0,21
7 ГОСТ 5932—73 Гайка 2М16×1,5.6 8
8 ГОСТ 397-79 Шплинт 4×36 8
9 748-16-107 1 Водило 1 10,2
10 748-16-109 Шестерня венечная 1 9,7
11 748-16-108 2 Шестерня солнечная 1 8,3
12 700-28-234 Болт специальный 8 0,11
13 ГОСТ 1476-75 Винт М6×8.66 4
14 748-16-162 Крышка 4 0,69
15 748-16-160СП Водило 1 26,4
16 748-16-110 Сателлит 4 2,55
1 Заказывать комплект 748-16-165СП.
2 Заказывать комплект 748-16-145СП.

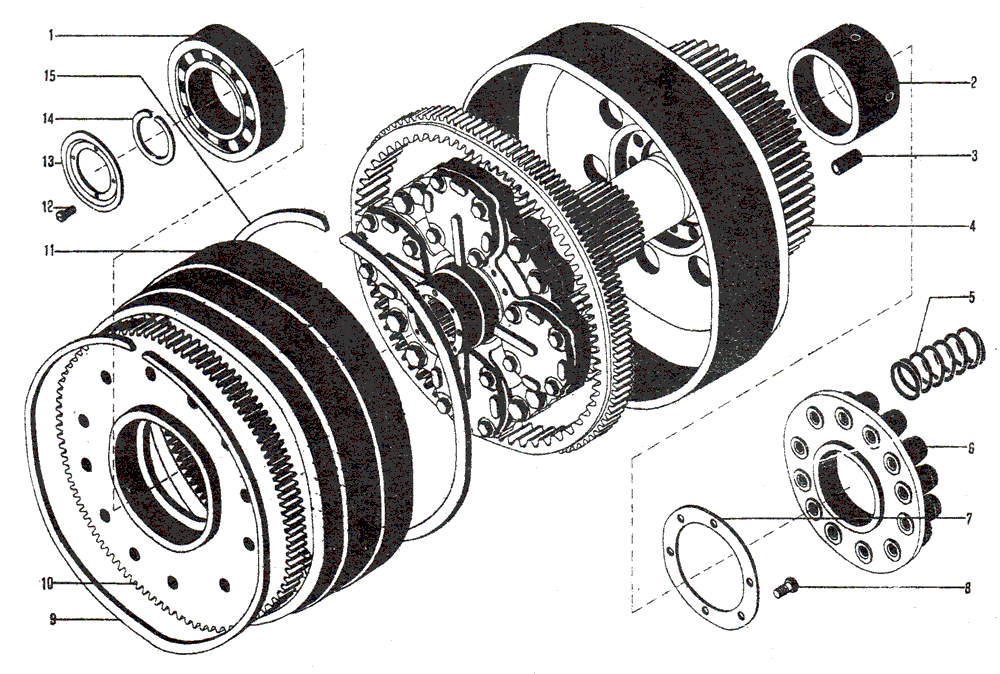

748-16-161СП Планетарный механизм поворота ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 8328—75 Подшипник 2220К 1
2 748-16-27 Втулка распорная 1 0,82
3 700-32-2213 Штифт 12 0,033
4 748-16-103 2 Барабан тормозной 1 34
5 700-38-283 3 Пружина 12 0,155
6 748-16-103СП Водило пружин 1 4,66
7 748-16-26 Шайба 1 0,16
8 700-28-2341 Болт 6 0,043
9 748-16-86 Кольцо стопорное 1 0,145
10 748-16-82 Фланец 1 10,58
11 748-16-83 4 Муфта 1 14,6
12 700-35-2124 Винт 4 0,004
13 748-16-114 Крышка 1 0,128
14 700-58-2400 Кольцо 1 0,02
15 700-58-2059 Кольцо стопорное 1 0,3
2 Заказывать комплект 748-16-145СП.
3 Заказывать комплект из 12 штук.
4 Заказывать комплект 748-16-139СП.

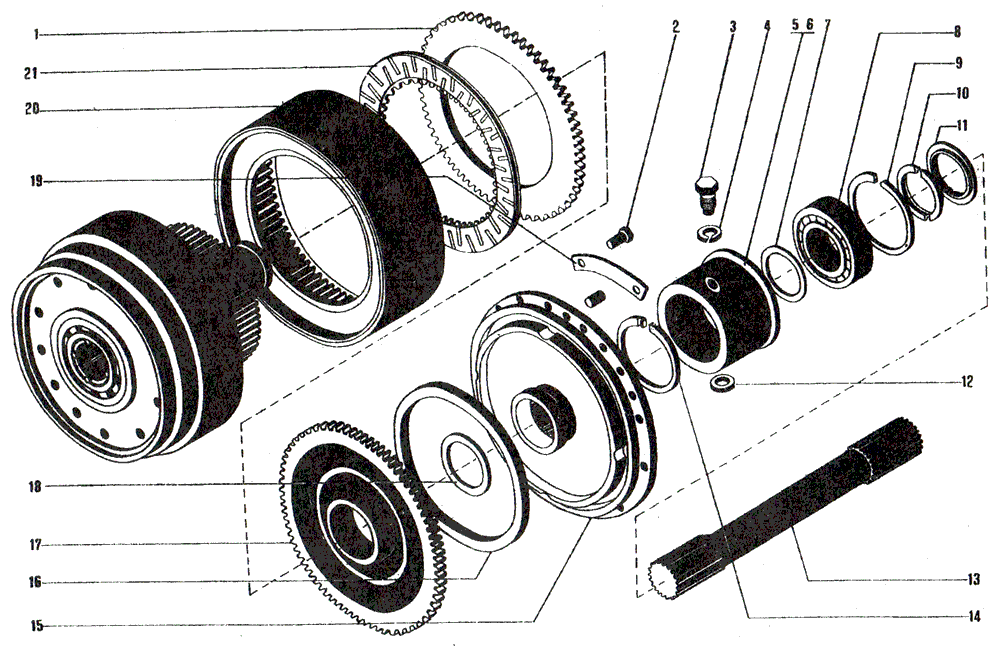

748-16-161СП Планетарный механизм поворота ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
17 748-16-67 Диск нажимной 1 11,97
1 748-16-23 Диск 4 2,0
2 700-28-2343 Болт 12 0,043
3 700-28-2108 Болт стопорный 2 0,045
4 ГОСТ 6402—70 Шайба 14 ОТ 65Г 09 2
5 748-16-119СП Стакан правый 1 6,5
6 748-16-118СП Стакан левый 1 6,5
7 748-16-62 Кольцо регулировочное 1 0,06
8 ГОСТ 8338—75 Подшипник 218 1
9 700-39-57 Кольцо стопорное 1 0,093
10 748-16-16 Кольцо разрезное 2 0,215
11 748-16-17 Кольцо замковое 1 0,16
12 748-16-47 Кольцо уплотнительное 2 0,0036
13 748-16-155 Вал 2 17,5
14 748-16-19 Кольцо уплотнительное 5 0,067
15 748-16-111СП 5 Фланец 1 23,08
16 748-16-57 Манжета 1 0,045
18 748-16-22 Манжета 1 0,017
19 748-16-122 Планка стопорная 6 0,04
20 748-16-70 5 Барабан 1 34,8
21 748-16-102СП Диск 5 2,4
5 Заказывать комплект 748-16 144СП.
Планетарный механизм поворота
