Панель управления ДЭТ-250

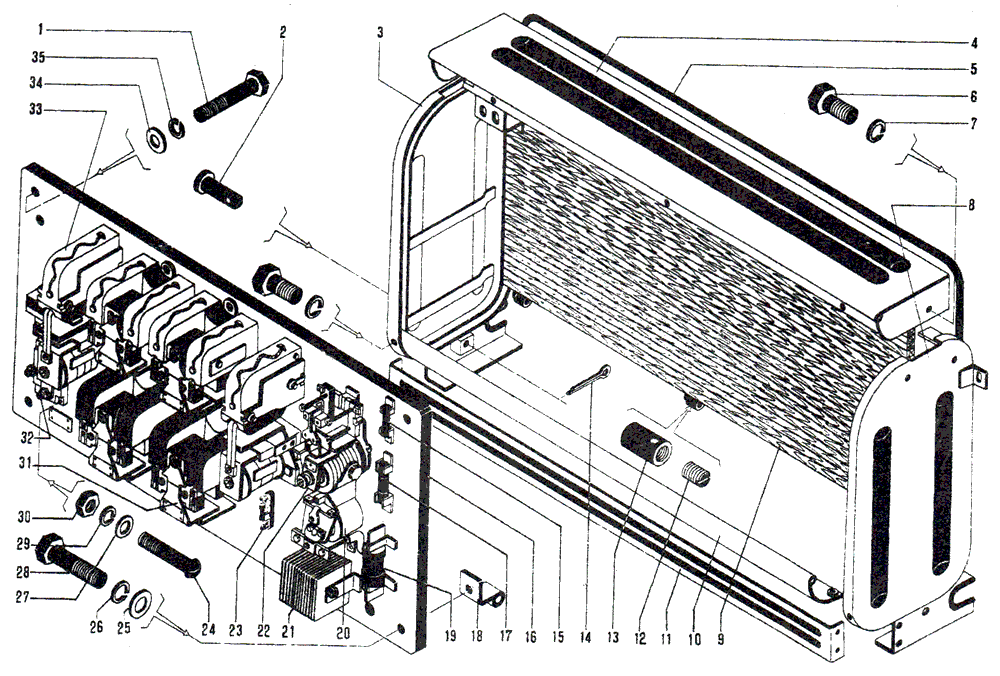

748-82-357СП Панель управления ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	ГОСТ 7795—70	Болт М10×55.58.019	2
2	700-47-58	Валик с головкой	2	0,08
3	748-82-346СП	Боковина	1	3,34
4	748-82-356СП	Козырек	1	3,38
5	700-40-4697	Уплотнение	1	0,145
6	ГОСТ 7798—70	Болт М6×14.46.019	12
7	ГОСТ 6402 70	Шайба 6Т 65Г 06	12
8	748-82-347СП	Боковина	1	3,34
9	748-82-320СП	Шторка	1	2,98
10	748-82-261СП	Дно	1	0,962
11	748-82-307	Крышка	1	0,860
12	ГОСТ 1476—75	Винт М6×8.66.019	3
13	748-82-259	Зажим	3	0.006
14	ГОСТ 397—79	Шплинт 4×25	2
15	—	Предохранитель ПР-2 У4 на 15 А, 220 V, переднего присоединения с плавкой вставкой на 6 А	1
16	748-82-365СП	Панель контактная ТП-93Б	1	74,0
17	—	Предохранитель ПР-2 У4 на 60 А, 220 V, переднего присоединения с плавкой вставкой на 35 А	1
18	748-82-256	Петля	2	0,206
19	—	Предохранитель ПР-2 У4 на 100 А, 220 V, переднего при соединения славкой вставкой на 80 А	1
20	—	Реле типа РЭВ-571 У3, 25 А, переднего присоединения	1
21	—	Вентиль В-200-1,35 У2 2 класса с охладителем OA-10	1
22	—	Реле типа РЭВ-821 УЗ	1
23	—	Блок защиты БЗ-30	1	0,052
24	700-35-2119	Винт	9	0,0046
25	ГОСТ 11371—78	Шайба 12×2.02.019	2
26	ГОСТ 6402 —70	Шайба 12 ОТ 65Г 06	2
27	ГОСТ 11371-78	Шайба 4.01.019	8
28	ГОСТ 7795—70	Болт М12×55.58.019	2
29	ГОСТ 6402—70	Шайба 4T 65Г 06	8
30	ГОСТ 5927— 70	Гайка М4.6.019	8
31	—	Контактор КПД-121Е У2 24 V, 63 А	4
32	8АО 361.014 ТО	Контактор переключающий TKC 411 ДОД с соединительной шинкой	2	1,9
33	—	Контактор КПД-113У2 24 V, 160 А	2
34	ГОСТ 11371—78	Шайба 10.02.019	2
35	ГОСТ 6402—70	Шайба 10 ОТ 65Г 06	2
