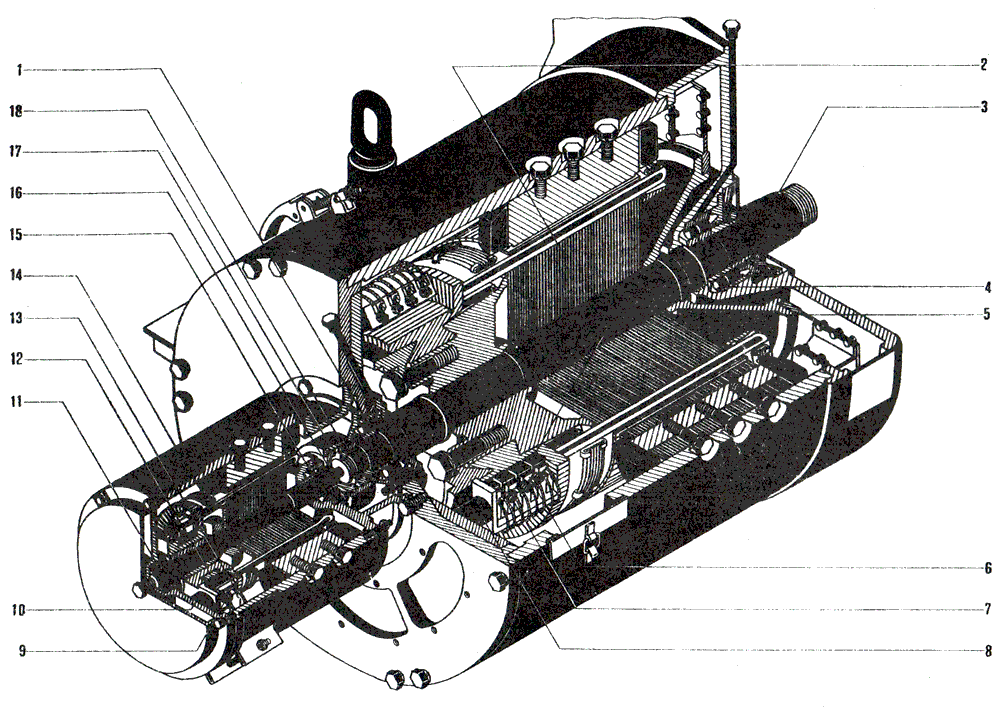

Поз. | Обозначение | Наименование | Кол-во | Масса |
Генератор ГПА-222 | ||||
1 | ГОСТ 5721—75 | Подшипник роликовый 3615 | 1 | |
2 | 5ВЯ.674.001 | Якорь | 2 | |
3 | 8ВЯ.200.001 | Вал | I | |
4 | ГОСТ 8328—75 | Подшипник роликовый 3241ЗМ | 1 | |
5 | 5ВЯ.112.001 | Щеткодержатель | 24 | |
6 |
ГОСТ 2332—75 ГОСТ 12232.1—77 ГОСТ 12232.7—76 |
Щетка ЭГ2А, K1-3, 16×32×40, ПЩ 4×125, К, с наконечником 6 Л 2-4.0 |
24 | |
7 | 8ВЯ.281.057 | Пружина | 24 | |
8 | 5BK.780.001 | Изолятор | 12 | |
Возбудитель ДК-913А | ||||
9 | 2TP.281.008 | Пружина щеткодержателя | 4 | |
10 | 8TP.760.023 | Прокладка изолирующая | 4 | |
11 | ГОСТ 8882—775 | Подшипник шариковый 160306 | 1 | |
12 | 5TP.112.001.3 | Щеткодержатель | 4 | |
13 |
ГОСТ 2332—775 ГОСТ 12232.1—77 ГОСТ 12232.8—76 |
Щетка ЭГ2А, К1-3, 16×40×50, ПЩ 4Х80, К, с наконечником 5ΠΓ2-4,0 |
4 | |
14 | 5TP.674.001 | Якорь | 1 | |
15 | ГОСТ 8882—75 | Подшипник шариковый 160306 | 1 | |
16 | 8ВЯ.240.098 | Шестерня | 1 | |
17 | 8ВЯ.255.015 | Муфта | I | |
18 | 8ВЯ.240 099 | Шестерня | 1 |
