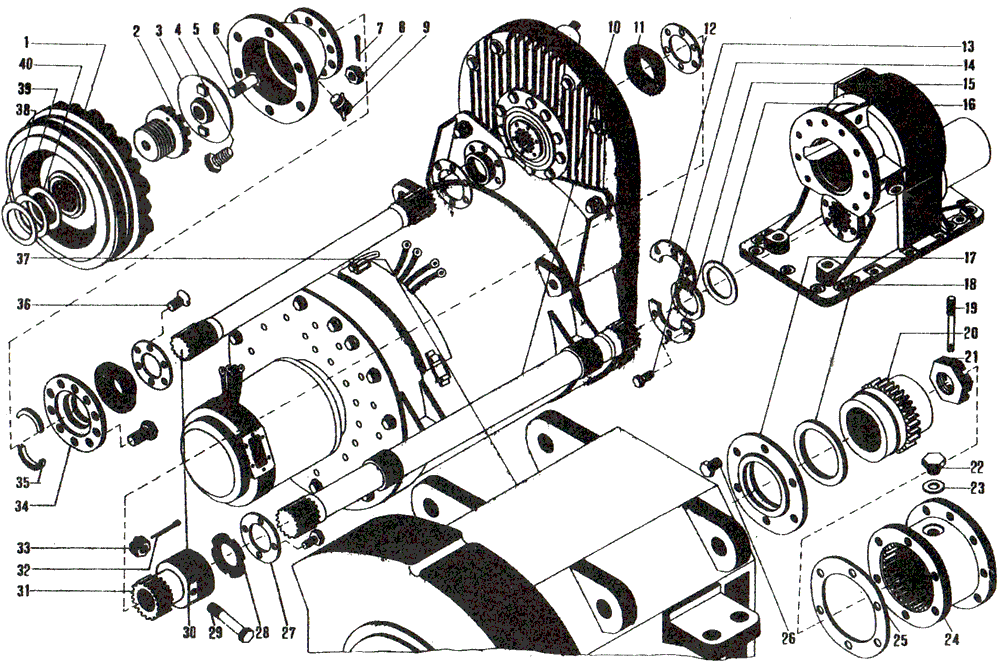

Установка электромашин ДЭТ-250

Установка электромашин

Редуктор раздаточный

Муфта предохранительная

Редуктор привода генератора

Редуктор привода насоса

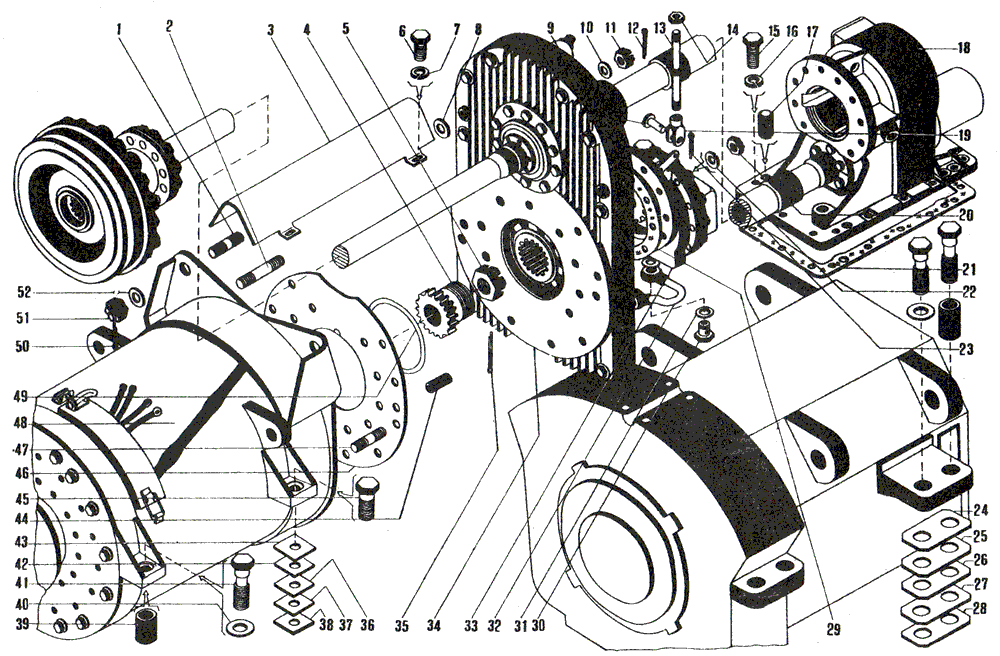

748-50-10СП Установка электромашин ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748 50-171СП ¹	Муфта фрикционная	1	59,88
2	748-50-341	Пробка	1	2,35
3	748-50-340	Диск опорный	1	0,75
4	700-28-370	Болт	12	0,214
5	700-28-2340	Болт	1	0,214
6	748-50-215СП ²	Муфта	1	9,65
7	ГОСТ 397—79	Шплинт 4×32	6
8	ГОСТ 5932—73	Гайка 2M18×1,5.6	6
9	700 37 101СП	Масленка	2	0,0174
10	748-50-127СП	Вал карданный	1	15,91
11	748-50-397	Уплотнение	3	0,027
12	748-50-398	Накладка	3	0,055
13	748-50-148	Крышка разрезная	2	0,305
14	ГОСТ 7796—70	Болт 3М8-6g×20.88.35.019	10
15	748-50-149	Кольцо уплотнительное	1	0,006
16	700-58-2461	Кольцо	1	0,05
17	748-12-73	Крышка	1	2,0
18	748-12-18	Сальник	1	0,032
19	748-12-61	Штифт	1	0,03
20	748-12-63	Шестерня	1	6,94
21	81010.946.000	Гайка	1	1,3
22	700-37-2129	Пробка	1	0,09
23	700-40-260-16	Прокладка	1	0,00016
24	748-12-115СП	Муфта	1	9,6
25	748-12-57	Прокладка	1	0,0043
26	700-28-2342	Болт	15	0,034
27	712-14-273	Шайба	1	0,06
28	712-14-274	Кольцо	1	0,005
29	700-28-2452	Болт	1	0,09
30	748-50-206	Вал передний	1	25,1
31	748-50-177	Муфта	1	3,35
32	ГОСТ 397—79	Шплинт 2×25	1
33	3082	Гайка	1	0,15
34	748-50-535	Фланец	1	∣.7
35	748-50-536	Кольцо разрезное	2	0,135
36	ГОСТ 17475—72	Винт M4×10.48.05	18
37	—	Электродвигатель тяговый ЭДП-196 ³	1
38	748-50-570	Шайба регулировочная	2	0,033
39	748-50-571	Шайба регулировочная	2	0,043
40	748-50-572	Шайба регулировочная	2	0,065
¹ Заказывать комплект 748-50-сб.193. ² Заказывать комплект 748-50-203СП. ³ За исключением общепромышленного исполнения заказывать комплект 748-82-350СП.

Поз.	Обозначение	Наименование	Кол-во	Масса
1	700-29-291	Шпилька	2	0,09
2	700-29-269	Шпилька	16	0,16
3	748-50-328	Кожух	1	1,66
4	748-50-467	Муфта	1	2,55
5	700-30-248	Гайка	1	0,483
6	ГОСТ 7796—60	Болт М8×16.46	4
7	ГОСТ 6402—70	Шайба 8T 65Г 09	4
8	748-50-288	Прокладка	2	0,0004
9	700-47-2108	Ось	1	0,010
10	ГОСТ 11371—78	Шайба 14.02	20
11	351-19A	Гайка	20	0,028
12	ГОСТ 397—79	Шплинт 3,2×32	20
13	748-50-557	Шток	1	0,43
14	ГОСТ 5915—70	Гайка М8.6.019	3
15	ГОСТ 7796—70	Болт М16×1,5×38.88.38ХС	16
16	ГОСТ 6402—70	Шайба 16 ОТ 65Г 09	16
17	748-18-87	Штифт	3	0,027
18	748-50-125СП	Редуктор раздаточный	1	95,0
19	748 17-632	Вилка тяги	1	0,06
20	ГОСТ 5915—70	Гайка М10.6.019	10
21	748-50-394	Прокладка	1	0,015
22	ГОСТ 6402—70	Шайба 10 ОТ 65Г 09	10
23	ГОСТ 397—79	Шплинт 2×16	1
24	700-31-533	Шайба	6	0,02
25	700-31-534	Шайба	6	0,037
26	700-31-535	Шайба	6	0,075
27	700-31-536	Шайба	3	0,15
28	700-31-537	Шайба	3	0,112
29	748-50-136	Прокладка	4 max	0,007
30	748-60-130	Штуцер	2	0,092
31	MH 4152-62	Кольцо 20×26	4
32	748-50-210СП	Труба	1	0,266
33	748-50-218СП	Редуктор привода насоса	1	53,3
34	748-50-209СП	Редуктор привода генератора	1	136,5
35	ГОСТ 397—79	Шплинт 6,3×60	1
36	748-50-319	Прокладка	4	0,022
37	748-50-320	Прокладка	4	0,04
38	748-50-321	Прокладка	4	0,066
39	748-50-409	Втулка	5	0,1
40	ГОСТ 11371—78	Шайба 24.02	8
41	700-28-382	Болт	8	0,394
42	748-50-317	Прокладка	4	0,004
43	748-50-318	Прокладка	4	0,011
44	700-32-221	Штифт	2	0,12
45	700-28-398	Болт	2	0,66
46	748-50-393	Прокладка	1	0,048
47	700-29-268	Шпилька	4	0,09
48	—	Генератор постоянного тока ГПЛ-222 с возбудителем ДК-91ЗА ⁴	1	1224,8
49	748-21-75	Кольцо	1	0,008
50	ГОСТ 397—79	Шплинт 4×36	1
51	ГОСТ 5932—73	Гайка 2M18×1,5.6	2
52	ГОСТ 11371—78	Шайба 18.02	2
⁴ За исключением общепромышленного исполнения заказывать комплект 748-82-349СП.

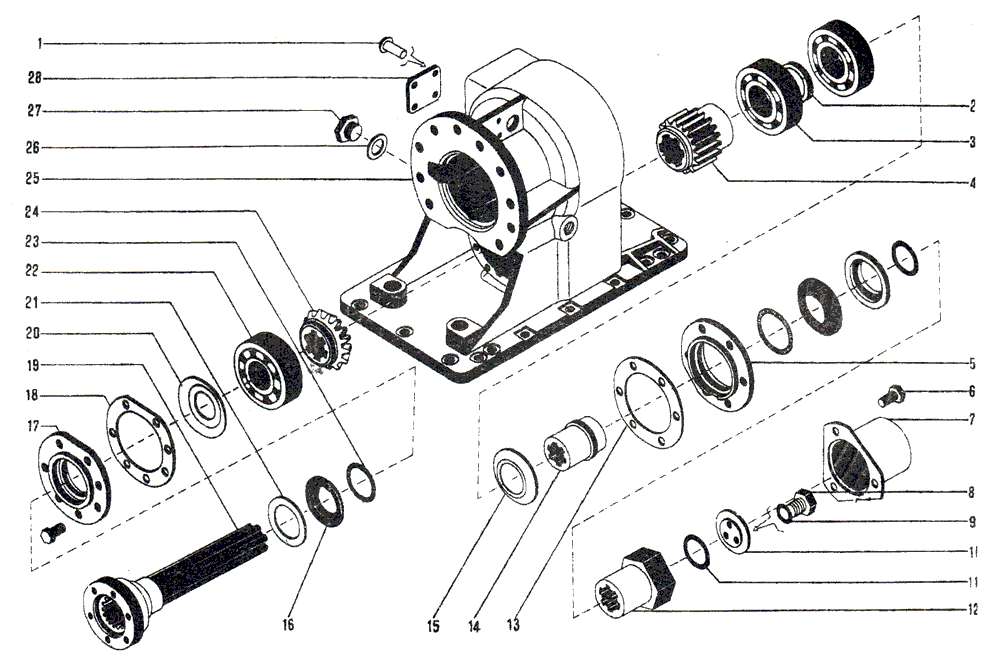

748-50-125СП Редуктор раздаточный ДЭТ-250

748-50-125СП Редуктор раздаточный ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	ГОСТ 10299—68	Заклепка 3×14-32	4
2	748-50-543	Шайба	1	0,008
3	ГОСТ 8338—75	Подшипник 213	2
4	748-50-501	Шестерня	1	2,35
5	748-50-153 ⁵	Крышка	1	1,05
6	ГОСТ 7796—70	Болт 3М8-6g×20.88.35	14
7	748-50-205СП	Чехол	1	0,8
8	700-28-2197	Болт	3	0,044
9	301-161А	Кольцо	3	0,005
10	748-50-499	Крышка	1	0,24
11	700-40-2014	Кольцо	2	0,0016
12	748-50-498	Втулка	1	1,44
13	748-50-160	Прокладка	8 max	0,005
14	748-50-162	Втулка распорная	1	0,608
15	748-50-157	Кольцо маслоотражательное	1	0,055
16	701-212-62 ⁵	Манжета	I	0,007
17	748-50-152 ⁵	Крышка	1	1,0
18	748-50-274	Прокладка	5 max	0,∞5
19	748-50-497	Вал ведущий	1	8,306
20	748-50-156	Кольцо маслоотражательное	1	0,055
21	700-42-2458	Кольцо	I	0,133
22	ГОСТ 8338—75	Подшипник 312	1
23	701-212-63 ⁵	Пружина	I	0,007
24	748-50-380 ⁶	Шестерня	1	0,65
25	748-50-267	Крышка	I	1,05
26	700-40 260-11	Прокладка	1	0,0007
27	700-37-317-01	Пробка	I	0,048
28	700-42-2275	Табличка	I	0,0065
⁵ Детали 701-212-63 и 748-50-152 заказывать комплектом 748-50-122СП. Детали 700-58-2458, 701-212-62, 701-212-63 и 748-50-153 заказывать комплектом 748-50-123СП. ⁶ Заказывать комплект 748-50-сб. 176.

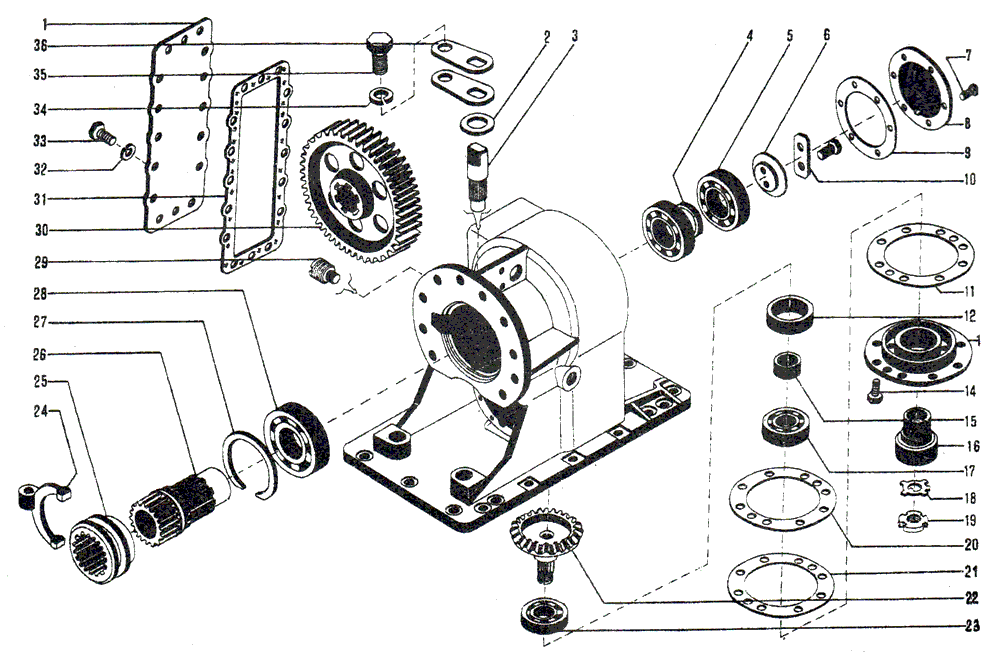

748-50-125СП Редуктор раздаточный ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-50-267	Крышка	I	1,05
2	748-50-181	Сальник	1	0,0018
3	748-50-378	Валик	1	0,108
4	748-50-544	Шайба	1	0,007
5	ГОСТ 8338—75	Подшипник 212	2
6	748-16-88	Крышка	1	0,196
7	I OCT 7796—70	Болт 3М8×16.46	6
8	748-50-447	Крышка	1	0,35
9	748-50-161	Прокладка	8 max	0,004
10	748-50-450	Планка	1	0,01
11	748-50-391	Прокладка	3 max	0,071
12	748-50-384	Втулка	1	0,18
13	748-50-382	Стакан	1	3,25
14	ГОСТ 7796—70	Болт 3М10-6g×25.58	8
15	748-50-383	Втулка	I	0,11
16	748-50-144СП	Муфта	1	0,55
17	ГОСТ 8328—75	Подшипник 42207	1
18	700-31-490	Шайба стопорная	1	0,0036
19	700-30-2322	Гайка	1
20	748-50-389	Прокладка	3 max	0,011
21	748-50-390	Прокладка	3 max	0,067
22	748-50-381 ⁶	Шестерня	1	0,95
23	ГОСТ 8338—75	Подшипник 207	1
24	748-50-379	Вилка	I	0,17
25	748-50-513	Корпус редуктора	1	64,0
26	748-50-484	Вал ведомый	I	4,7
27	700-39-144	Кольцо пружинное	1	0,06
28	ГОСТ 8338—75	Подшипник 214	1
29	748-59-164	Стопор	1	0,003
30	748-50-445	Шестерня	I	7,32
31	748-50-268	Прокладка	1	0,008
32	ГОСТ 6402—70	Шайба 10 ОТ 65Г 09	16
33	ГОСТ 7796—70	Болт М10×25.46	18
34	ГОСТ 6402—70	Шайба 8Т 65Г 09	1
35	ГОСТ 7796—70	Болт М8×20.46	1
36	748-50-449	Пластина	2	0,017
⁶ Заказывать комплект 748-50-сб.176.

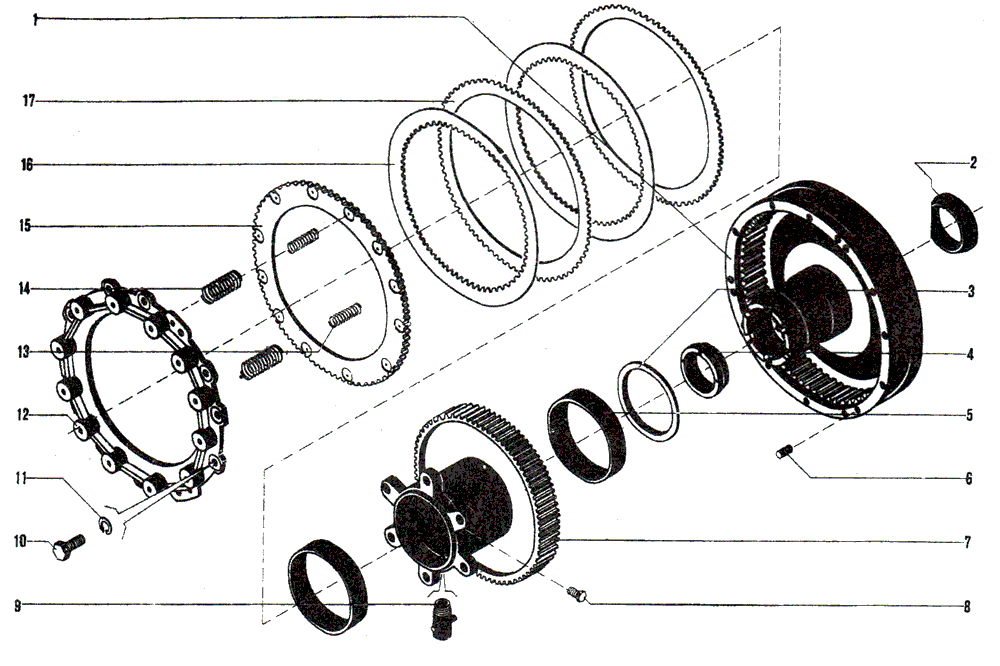

748-50-171СП Муфта предохранительная ДЭТ-250

748-50-171СП Муфта предохранительная ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-50-152СП	Барабан ведущий	1	24,5
2	701-02-539	Конус	1	0,4
3	748-50-344	Кольцо опорное	1	0,145
4	748-50-354	Конус	1	0,5
5	748-50-297	Втулка	2	0,096
6	—	Штифт 10u8×25	3
7	748-50-154СП ⁷	Барабан ведомый	1	15,7
8	375 OCT 23.1.117—83	Пробка КГ 1/8" 20.089	I	0,0103
9	700-37-101СП	Масленка	1	0,051
10	700-28-2339	Болт	9	0,025
11	ГОСТ 6402—70	Шайба 10 ОТ 65Г 09	9
12	748-50-429	Крышка	1	3,2
13	700-38-2652	Пружина	12	0,032
14	700-38-669 ⁸	Пружина	12	0,063
15	748-50-428	Диск нажимной	1	1,67
16	748-50-301	Диск ведущий	6	0,75
17	748-50-302	Диск ведомый	7	0,4
⁷ Заказывать комплект 748-50-200СП. ⁸ Заказывать комплект из 12 штук.

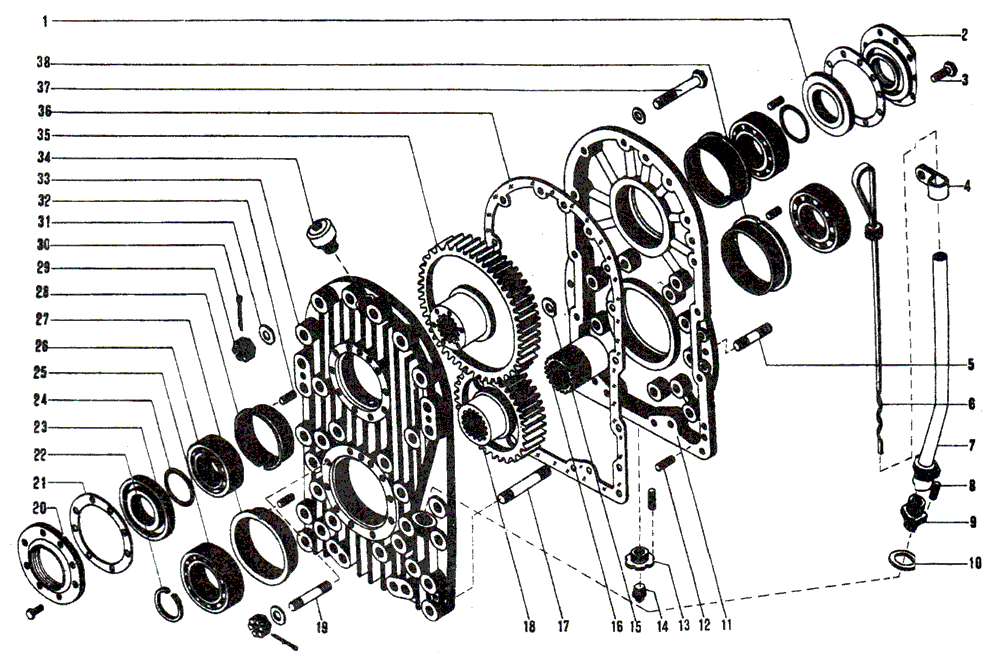

748-50-209СП Редуктор привода генератора ДЭТ-250

748-50-209СП Редуктор привода генератора ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-50-348	Маслоотражатель	1	1,01
2	748-50-345	Крышка	1	2,25
3	ГОСТ 7796—70	Болт 3М10×6g×25.58.019	20
4	700-54-67	Хомутик	1	0,016
5	700-29-276	Шпилька	1	0,076
6	748-50-167СП	Щуп	1	0,160
7	748-50-168СП	Труба	1	0,236
8	—	Штифт 6u8×25	3
9	748-50-196	Ввергыш	1	0,09
10	700-40-260-20	Прокладка	1	0,0017
11	748-50-555 ¹⁰	Корпу средуктора	1	29,0
12	748-19-66	Штифт	4	0,1
13	748-50-500	Ввертыш	1	0,37
14	37104	Пробка	1	0,143
15	748-50-288	Прокладка	2	0,0004
16	748-50-466	Муфта	1	4,523
17	700-29-277	Шпилька	5	0,136
18	748-50-362 ⁹	Шестерня	1	19,8
19	ГОСТ 22038—76	Шпилька М10×22.88.38ХС.029	10
20	748-50-347	Крышка	1	2,25
21	748-50-134	Прокладка	7	0,006
22	700-39-133	Кольцо пружинное	1	0,056
23	748-50-346	Маслоотражатель	1	1,01
24	748-12-62	Кольцо	2	0,003
25	ГОСТ 8338-75	Подшипник 130Л	2
26	ГОСТ 8338-75	Подшипник 221	2
27	748-50-133	Стакан	1	1,56
28	748-50-127	Стакан	2	1,049
29	351-19A	Гайка	16
30	ГОСТ 397—79	Шплинт 3,2×32	16
31	ГОСТ 11371—78	Шайба 14.02	30
32	—	Штифт 6u8×20	4
33	748-50-560 ¹⁰	Корпус редуктора	1	31,6
34	01 265	Сапун	1	0,155
35	748-50-361 ⁹	Шестерня	1	26.5
36	748-50-314	Прокладка	1	0,035
37	700-28-372	Болт	10	0,175
38	748-50-132	Стакан	1	1,35
⁹ Заказывать комплект 748-50-186СП. ¹⁰ Заказывать комплект 748-50-214СП.

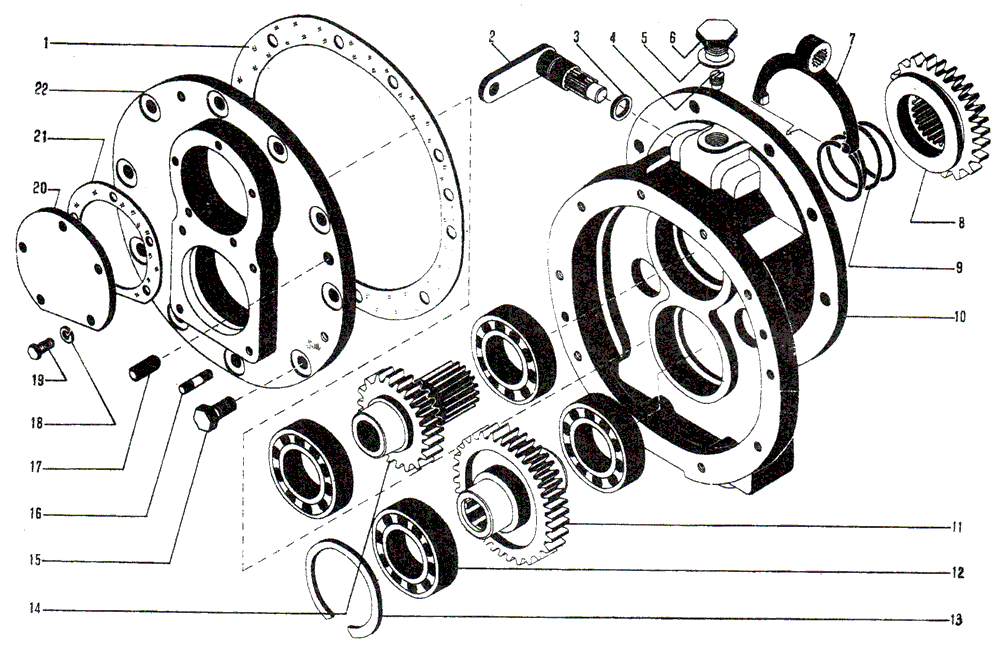

748-50-218СП Редуктор привода насоса ДЭТ-250

748-50-218СП Редуктор привода насоса ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-50-549	Прокладка	1	0,007
2	748-50-211СП	Рычаг	1	0,124
3	ГОСТ 9833—73	Кольцо 014-018-25-2-2	1
4	700-50-164	Стопор	1	0,003
5	700-40-260-11	Прокладка	1	0,0007
6	700-37-317-01	Пробка	1	0,048
7	748-50-379	Вилка	1	0,170
8	748-50-554	Муфта	1	1,3477
9	700-38-2706	Пружина	1	0,024
10	748-50-552 ¹¹	Корпус	1	15,0
11	748-50-574	Шестерня	1	2,339
12	ГОСТ 8338—75	Подшипник 210	4	0,470
13	26837	Кольцо замковое	1	0,034
14	748-50-547	Шестерня	1	1,7113
15	ГОСТ 7796 — 70	Болт 3М10×25.46.019	10	0,022
16	700-29-356	Шпилька	4	0,02
17	—	Штифт 10u8×25	2	0,0154
18	ГОСТ 6402—70	Шайба 8T 65Г 06	5	0,002
19	ГОСТ 7796—70	Болт 3М8×16.58.019	5	0,011
20	748-50-551	Крышка	1	0,530
21	748-50-548	Прокладка	1	0,002
22	748-50-553 ¹¹	Крышка	1	5,5
¹¹ Заказывать комплект 748-50-217СП.
