Установка низковольтного электрооборудования ДЭТ-250

Описание

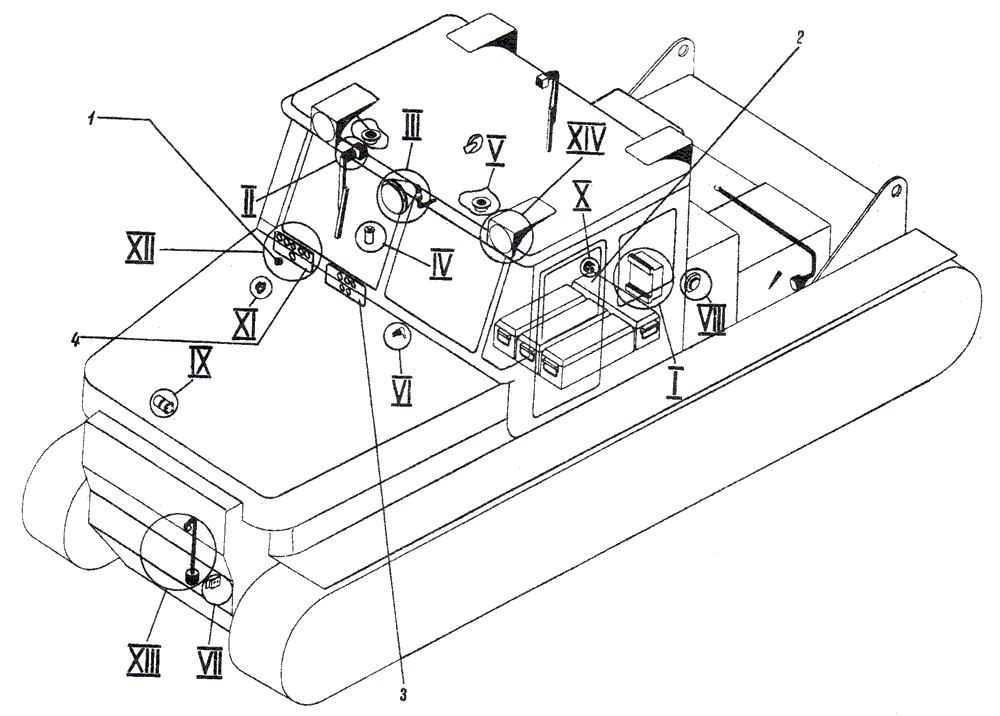

748-10-6СП Установка низковольтного электрооборудования ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1		Штепсельная розетка 47К	1	0,05
2	ГОСТ 959.17—79	Батарея аккумуляторная 6СТ-132ЭМ	4	53
3	748-10-342СП	Щиток	1	4
4	748-10-330СП	Щиток	1	6,7

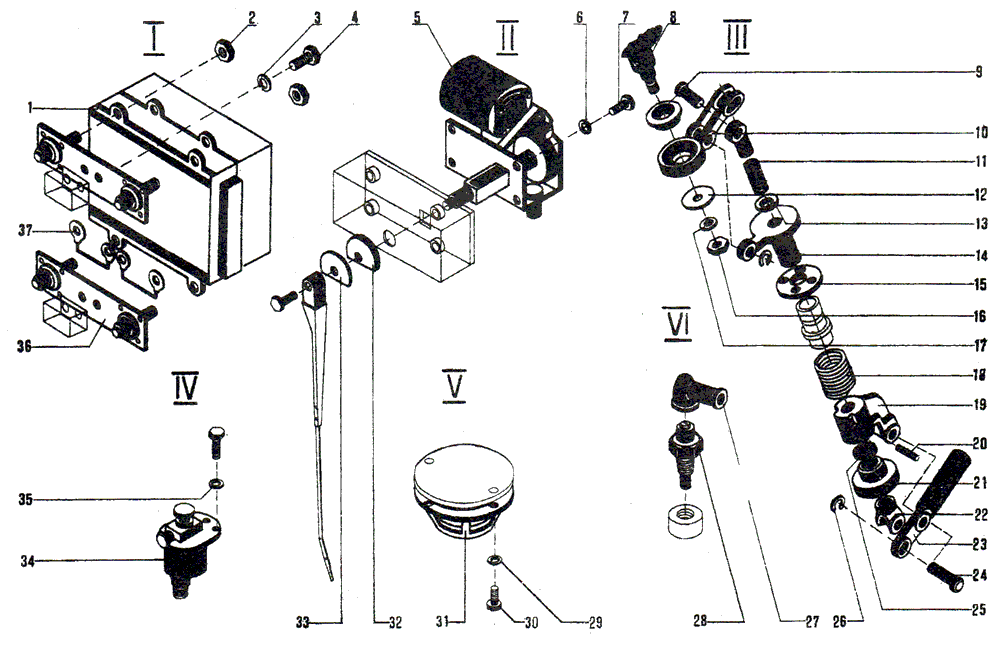

Поз.	Обозначение	Наименование	Кол-во	Масса
1		Реле-регулятор РНТ-5	1	8,3
2	700-30-272	Гайка	4	0,006
3	ГОСТ 6402-70	Шайба 8Т 65Г 09	4
4	ГОСТ 7796-70	Болт М8×16.46 019	7
5	748 10-338СП	Стеклоочиститель СЛ 105В	2	3,5
6	ГОСТ 6402-70	Шайба 6Т 65Г 09	3
7	ГОСТ 7798-70	Болт М6×16.46.019	3
8	748-10-318СП	Фара поворотная ФГ16-К	1	0,914
9	10764	Амортизатор	1	0,035
10	748-10-114	Рычаг	1	0,16
11	748-10 308СП	Стержень	1	0.26
12	700-31-290	Шайба	1	0,018
13	700-40-6999	Кольцо СП-20-11-3,5	1	0,007
14	748-10-130СП	Опора	1	0,825
15	748-10-345CI1	Шайба	1	0,085
16	ГОСТ 5929-70	Гайка М12×1,25.6.019	1
17	ГОСТ 6402-70	Шайба 12 ОТ 65 Г 09	1
18	700-38-217	Пружина	1	0.135
19	748-10-365	Рычаг	1	0,5
20	ГОСТ 3129-70	Штифт конический 5×30	1
21	748-10-341	Гайка	1	0,35
22	748-10-366	Вилка	1	0,15
23	748-10 281	Рукоятка	1	0,14
24	748-10-355	Палец	4	0,03
25	748-10-391	Сухарь	1	0,03
26	700-58 2468	Кольцо стопорное	4	0,003
27	700-40-6285	Резиновый наконечник	2	0.001
28		Датчик температуры ТМ-100	2
29	ГОСТ 6402-70	Шайба 4Т 65Г 06	2
30	ГОСТ 17473-80	Винт BlM4-8g×18.55.019	2
31		Плафон ПТ-37	2	0,240
32	748-10-249	Прокладка	2	0,009
33	748-10-315	Шайба	2	0,04
34		Выключатель батарей ВБ-404	1	1,4
35	ГОСТ 6402-70	Шайба 8Т 65Г 09	3
36	748-10 282СП	Амортизатор	2	0,28
37	748-10-277СП	Перемычка	2	0,011

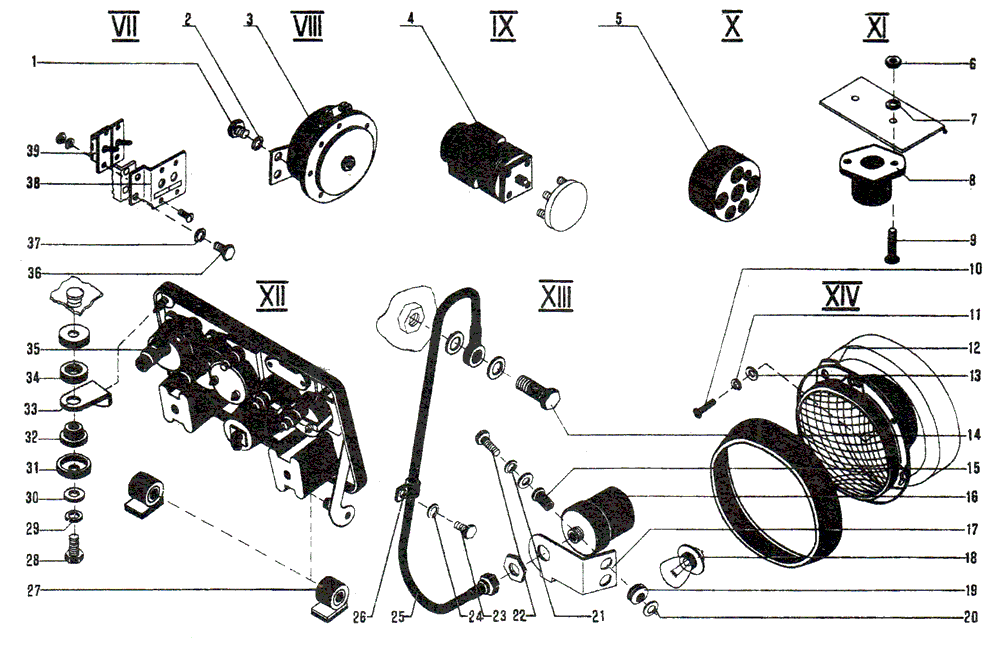

Установка низковольтного электрооборудования ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
1	ГОСТ 7796—70	Болт М8×16.46.019	4
2	ГОСТ 6402—70	Шайба 8Т 65Г 09	4
4		Датчик ДЧ магнито-индукционного электрического тахометра ГЭ-4В	1
5	748-10-312	Вставка	1	0,1
6	ГОСТ 5927—70	Гайка М4.6.019	6
7	ГОСТ 6402-70	Шайба 4Т 65Г 06	6
9	ГОСТ 1491—80	Винт B1M4-8g×12.58	6
10	ГОСТ 17473—80	Винт B1M5-8g×16.58.019	4
11	ГОСТ 6402—70	Шайба 5Т 65Г 06	4
12	ГОСТ 3544—75	Фара ФГ122-ВВ	4	1,6
13	ГОСТ 11371—78	Шайба 5.02.019	4
14	700-76-6	Штуцер	2	0,04
15	748-10-399	Пистон	4	0,003
17	748-10-390	Кронштейн	2	0,1
18	ГОСТ 2023—66	Лампа А24-554-50	4	0,03
19	748 10-389	Амортизатор	4	0,006
20	ГОСТ 6958—78	Шайба 6.02.019	8
21	ГОСТ 6402—70	Шайба 6Т 65Г 09	4
22	ГОСТ 7798—70	Болт М6×25.46.019	4
23	ГОСТ 7798—70	Болт М6×12.46.019	2
24	ГОСТ 6402—70	Шайба 6Т 65Г 09	2
25		Гибкий шланг электрического дистанционного манометра ТЭМ-15	2
26	700-54-201-12	Хомутик	2	0,016
27	748-10-333СП	Петля	4	0,106
28	ГОСТ 7795—70	Болт М8×35.46.019	4
29	ГОСТ 6402—70	Шайба 8Т 65Г 09	4
30	ГОСТ 11371—78	Шайба 8.02.019	4
31	748-25-489-1	Колпачок	8	0,011
32	748-10-239	Амортизатор	4	0,008
33	748-10-334СП	Кронштейн	4	0,05
34	748-10-240	Кольцо	4	0,004
35	748-10-330СП	Щиток	1	6,7
36	ГОСТ 7798—70	Болт М6×16.46.019	2
37	ГОСТ 6402—70	Шайба 6Т 65Г 09	2
38	748-10-328СП	Щиток	1	0,09
39		Переключатель В-45М	2	0,035
