Трубопровод масляный ДЭТ-250

/
Описание

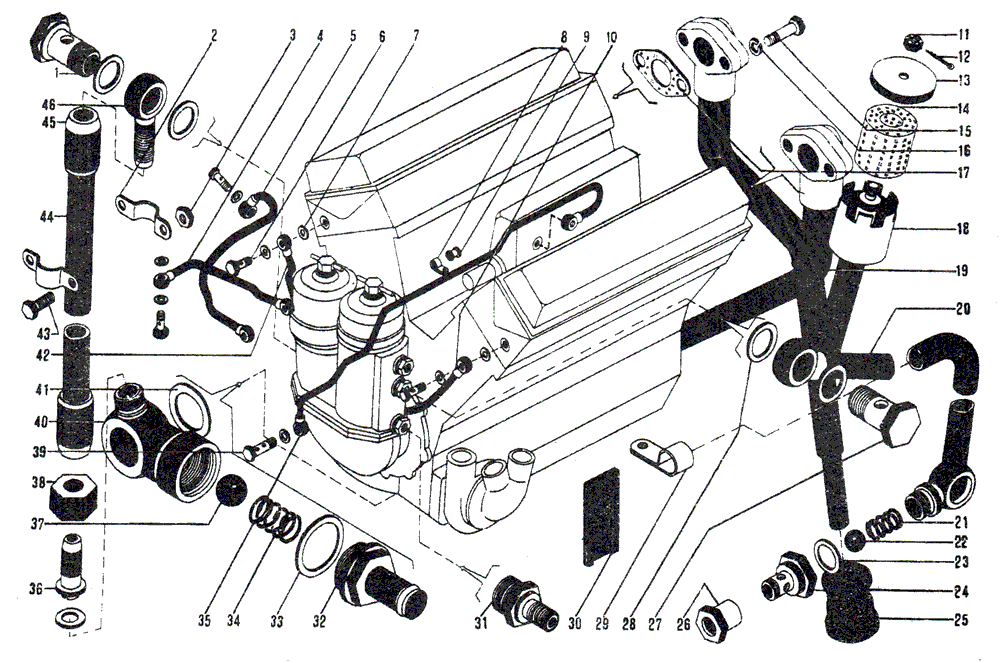

Трубопровод масляный ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
Сб.420-00-25 Трубопровод масляный
Сб.420-51-3 Шланг 1 0,35
Сб.420-57 Угольник поворотный 1 0,5
Сб.420-120 3 Труба сливная левая 1 0,537
Сб.420-121 3 Труба сливная правая 1 0,537
1 3327-112 Зажим 3 0,0078
2 3335-63-1 Хомут 2 0,008
3 351-13 Гайка М5 1 0,0012
4 Сб.420-06-13 Труба 1 0,117
5 Сб.420-10-1А Труба слива масла 1 0,14
6 320-37 Зажим 5 0,023
7 355-06 Кольцо 12×16 4 0,06
8 434-23 Хомут подвесной 1 0,006
9 3335-38-4 Прокладка 1 0,0024
10 Сб.320-32 Труба подвода масла правая 1 0,097
11 35117 3 Гайка М8×1 2 5
12 354-12 3 Шплинт 2×20 2 0,479
13 420-124 3 Крышка 2 0,0375
14 420-133 Набивка суфлера 2 0,003
15 321-17 Болт 4 0,001
16 352-23 Шайба 6Т 4 0,801
17 320-59-2А Прокладка 2 0,002
18 Сб.420-122 3 Труба сливная левая 1 0,495
19 Сб.420-123 3 Труба сливная правая 1 0,495
20 Сб.420-02-9 Труба 1 0,6
21 3320-114 Пружина клапана 1 0,002
22 3320-115 Шарик V 12 mm H 1 0,0075
23 355-08 Кольцо 18×24 6 0,4.
24 3320-138 Штуцер 1 0,095
25 320-57-2А Втулка 1 0,0166
26 3327-116 Гайка 4 0,035
27 320-63-1 Зажим 2 0,032
28 355-13 Кольцо 22×30 4 0,2
29 420-188 Хомут 1 0,029
30 420-149-3 Прокладка 1 0,0042
31 420-185 Штуцер 1 0,105
32 Сб.420-63 1 Штуцер 1 0,105
33 355-17 1 Кольцо 33×39 1 0,27
34 420-60 1 Пружина 1 0,015
35 Сб.420-123-6 Трубка 1 0,167
36 420-54 Наконечник 1 0,03
37 313-70 1 Шарик V 226225 H 1 0,042
38 420-53 Гайка накидная 1 0,05
39 420-37 Зажим 1 0,035
40 420-59 1 Корпус 1 0,31
41 355-10 Кольцо 24×30 2 0,2
42 Сб.320-33 Труба подвода масла левая 1 0,097
43 356-22 Винт M5 1 0,15
44 420-52-3 2 Шланг 1 0,25
45 3335-60 2 Муфта 2 0,034
46 3335-29-2 2 Угольник поворотный 1 0,052
1 Комплектно заказывать по сб.420-57
2 Комплектно заказывать по сб.420-51-3.
3 Комплектно заказывать:
для левою блока с деталью сб.420-122 по сб.420-120;
для правого блока с деталью сб.420-123 по сб.420-121.
Трубопровод масляный
