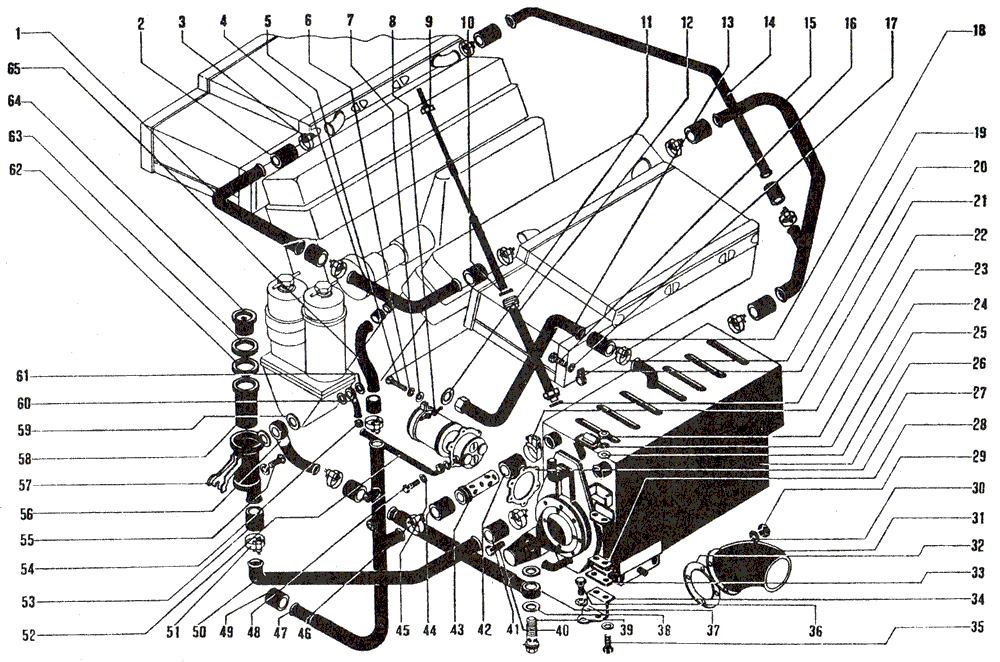

748-09-2СП Система смазки ДЭТ-250

748-09-2СП Система смазки ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748 09-339	Труба	1	0,403
2	700-40 3490	Рукав	9	0,065
3	—	Хомут 42	29
4	748-09-228СП	Труба	1	0,476
5	ГОСТ 7796- 70	Болт М8×20.46.019	6
6	ГОСТ 6402— 70	Шайба 8Т 65Г 09	10
7	700-31-2567	Шайба	6	0,0012
8	сб.346-00-1	Насос	1	8
9	748-09-153СП	Щуп	1	0,38
10	730-06-224	Прокладка	1	0,0026
11	МН 4152—62	Кольцо 14X20	1
12	748-09-152СП	Труба щупа	1	0,295
13	748-09-167СП	Трубопровод	1	0,32
14	748-09-322	Труба	1	0,57
15	748-09-217СП	Труба	1	0,72
16	ГОСТ 7798—70	Болт М6×14.46.019	1
17	ГОСТ 6402—70	Шайба 6Т 65Г 09	1
18	700-40-3482	Рукав	1
19	—	Хомут 18	4
20	700-54-201-12	Хомутик	1
21	700-40-260-13 700-40-260-20	Прокладка	1	0,0005
22	748-08-202СП	Хомут	1
23	ГОСТ 5927—70	Гайка М12.6.019	2
24	ГОСТ 6402 —70	Шайба 12 ОТ 65Г 019	5
25	ГОСТ 11371—78	Шайба 12×2.005	9
26	748-09-222СП	Бак масляный	1	64,7
27	748-09-55	Прокладка	1	0,08
28	748 09-135	Прокладка	5 max	0,02
29	ГОСТ 5915—70	Гайка M10.6.09	4
30	ГОСТ 6402— 70	Шайба 10 ОТ 65Г 019	4
31	748-09-181СП	Труба	1	1,3
32	748-09-137	Прокладка	1	0,045
33	748-09-136	Прокладка	1	0,004
34	748 09-156	Кронштейн	1	0,64
35	ГОСТ 7796—70	Болт M12×40.46.019	2
36	ГОСТ 7796—70	Болт М12×25.46.019	3
37	748-09-210СП	Трубопровод	1	0,818
38	233-06-134	Прокладка	2	0,0017
39	233-06-634	Болт зажимной	1
40	ГОСТ 7796—70	Болт М10×22.46.019	4
41	700-40-3504	Рукав	1	0,148
42	700-40-3498	Рукав	1	0,078
43	748-09-180СП	Клапан	1	0,078
44	700-40-3493	Рукав	1	0,138
45	МН 4152—62	Кольцо 18×24	2
46	—	Хомут 55	4
47	748-09-209СП	Труба	1	0,74
48	3327-112	Зажим	1
49	700-40-3488	Рукав	1	0,055
50	748-09-227СП	Трубопровод	1	1,7
51	—	Хомут 82	4
52	748-09-211СП	Трубопровод	1	0,33
53	700-46-2172	Рукав	2	0,197
54	700-40-3480	Рукав	1	0,038
55	ГОСТ 7798—70	Болт М8×16.46.019	2
56	748-09-147СП	Труба	1	0,255
57	748-09-159СП	Бачок заливной	1	1,16
58	748-99-349СП	Фильтр	1
59	МН 4152-62	Кольцо 24×30	2
60	748-09-177СП	Труба	1	0,047
61	МН 4152-62	Кольцо 16×22	2
62	730-04-225	Прокладка	1	0,025
63	730-04-130	Кольцо	1	0,05
64	748-09-329	Пробка	1	0.38
65	748-09-332	Труба	1	0,338
