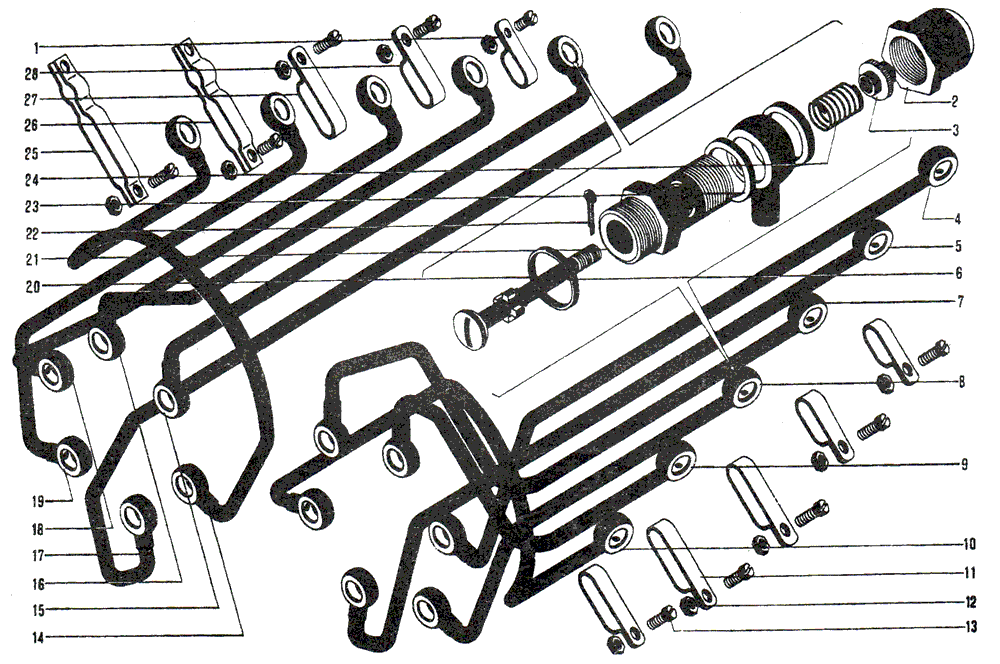

Трубопроводы воздушного запуска ДЭТ-250

Трубопроводы воздушного запуска ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.322-00-4	Трубопровод воздушного запуска	1
—	Сб.322-13-3	Клапан пусковой	12	0,117
—	Сб.322-14-4	Воздухопровод пусковой левый	1	1,24
—	Сб.322-15-4	Воздухопровод пусковой правый	1	1,26
1	322-65	Хомутик (2-х трубок)	2	0,0052
2	322-37	Колпачок клапана пускового	12	0,04
3	322-35	Гайка клапана пускового	12	0,003
4	Сб.322-12-4 ¹	Трубка 6-го правого цилиндра	1	0,262
5	Сб.322-11-4 ¹	Трубка 5-го правого цилиндра	1	0,262
6	322-34-1	Грибок клапана пускового	12	0,008
7	Сб.322-10-4 ¹	Трубка 4-го правого цилиндра	1	0,222
8	Сб.322-09-4 ¹	Трубка 3-го правого цилиндра	1	0,177
9	Сб.322-08-4 ¹	Трубка 2-го правого цилиндра	1	0,15
10	Сб.322-07-4 ¹	Трубка 1-го правого цилиндра	1	0,152
11	322-69	Хомутик (6-ти трубок)	2	0,0115
12	351-13	Гайка М5	10	0,0012
13	356-22-2	Винт M5×12	10	0,003
14	C6.322-01-4 ²	Трубка 1-го левого цилиндра	1	0,137
15	Сб.322-05-4 ²	Трубка 5-го левого цилиндра	1	0,257
16	C6.322-04-4 ²	Трубка 4-го левого цилиндра	1	0,222
17	Сб.322-06-4 ²	Трубка 6-го левого цилиндра	1	0,262
18	C6.322-03-4 ²	Трубка 3-го левого цилиндра	1	0,177
19	C6.322-02-4 ²	Трубка 2-го левого цилиндра	1	0,147
20	355-08	Кольцо 18×24	10	0,14
21	322-33-2	Корпус клапана пускового	12	0.06
22	354-09	Шплинт 1,6×12	12	0,230
23	355-11	Кольцо 16×22	24	6,12
24	322-36-1	Пружина клапана пускового	12	0,02
25	Сб.322-64-1	Хомут	1	0,026
26	Сб.322-64-2	Хомут	1	0,024
27	322-67	Хомутик (4-х трубок)	2	0,0075
28	322-66	Хомутик (3-х трубок)	2	0,0065
¹ Комплектно с хомутами заказывать по сб.322-15-4. ² Комплектно с хомутами заказывать по сб.322-14-4.
