Головка блока ДЭТ-250

Описание

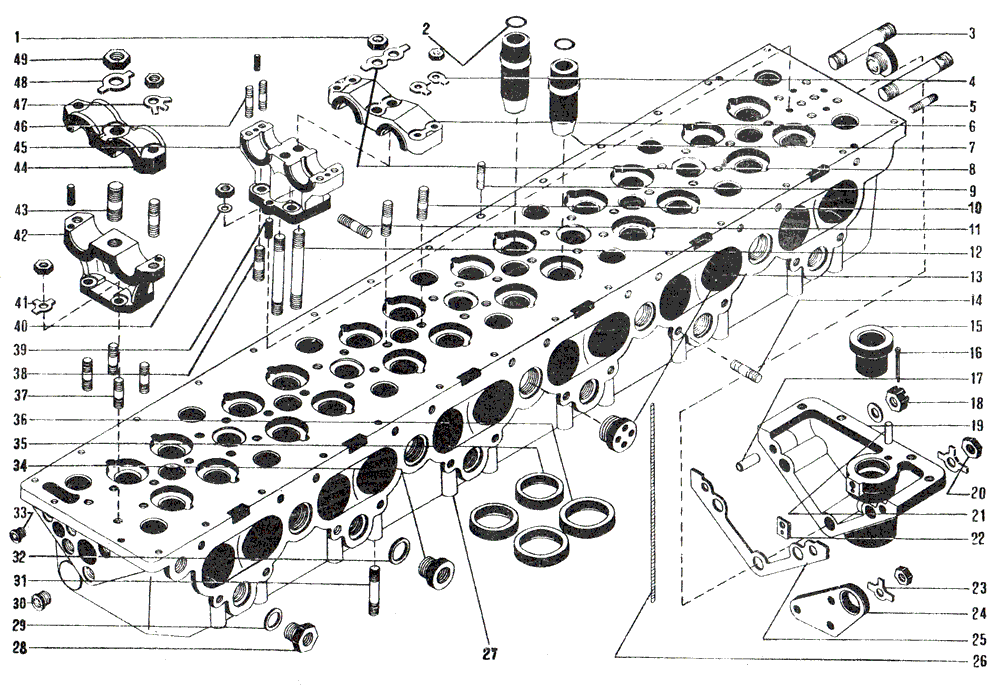

Головка блока ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.306-03-3	Упорный подшипник распределительного вала	2	0,775
—	Сб.306-04 2	Подшипник распределительного вала	12	0,64
1	351-08	Гайка М9	66	0,007
2	A1-1289	Кольцо	2	0,125
3	350-86-1	Шпилька М12×102	3	0,092
4	353-12 ²	Шайба стопорная 8	4	0,0026
5	350-41-1	Шпилька M9×38	6	0,019
6	306-38-1 ²	Крышка упорного подшипника распределительного вала	2	0,2
7	306-17-11	Втулка клапана	48	0,140
8	353-18	Шайба стопорная 10	2	0,0028
9	350-16A	Шпилька М6×32	68	0,005
10	350-08 5	Шпилька М8×58	24	0,015
11	350-90	Шпилька М8×38	52	0,012
12	350-07-2	Шпилька M9×109	4	0,05
13	306-25	Заглушка	32	0,07
14	350-123	Шпилька М8×32	48	0,0117
15	306-75-3	Втулка наклонного валика	2	0,11
16	354-14	Шплинт 32×20	3
17	352-18	Штифт цилиндрический 8C3×22	4	0,0095
18	351-26-1	Гайка с прорезями М12×1,5	3	0,016
19	3306-20-1	Коробка наклонного валика правая	1	0,725
20	351-09	Гайка М12×1,5	3	0,02
21	352-22	Штифт цилиндрический 4C3×18	54	0,002
22	306-111	Прокладка	2	0,005
23	353-21	Шайба стопорная 9	14	0,0016
24	306-981	Угольник для транспортировки	2	0,25
25	306-87	Прокладка	2	0,0005
26	306-85	Подмотка	32	0,0003
27	306-16-23	Головка блока правая	1	36,61
27	306-34-23	Головка блока левая	1	36,61
28	301-106-1	Втулка	4	0,025
29	355-08	Кольцо 18-24	16	0,014
30	306-129	Втулка	6	0,0055
31	350-29	Шпилька переходная	48	0,027
32	355-10	Кольцо 24-30	12	0,2
33	306-28	Втулка	4	0,0046
34	306-19-2	Втулка пускового клапана	12	0,03
35	306-22-1	Седло	24	0,055
36	306-23-1	Седло	24	0,065
37	350-15	Шпилька М8×35	48	0,012
38	350-27	Шпилька M9×40	8	0,02
39	352-20	Штифт цилиндрический 6C3×20	4	0,004
40	353-06-1	Шайба чистая 9	48	0,0013
41	353-34	Шайба стопорная 8	24	0,005
42	306-40-1А ¹	Основание подшипника распределительного вала	12	0,36
43	350-21-1 ¹	Шпилька М10×48	12	0,024
44	306-41A ¹	Крышка подшипника распределительного вала	12	0,17
45	306 37-3 ²	Основание упорного подшипника распределительного вала	2	0,45
46	350-40-1 ¹	Шпилька М8×48	32	0,019
47	353-32 ¹	Шайба стопорная 8	24	0,0022
48	353-19 ¹	Шайба стопорная 10	12	0,0025
49	351-50 ¹	Гайка М10	12	0,012
¹ Комплектно заказывать по сб.306-04-2. ² Комплектно с деталью 351-03, 352-22 и 350-40-1 заказывать по сб.306-03-3.
