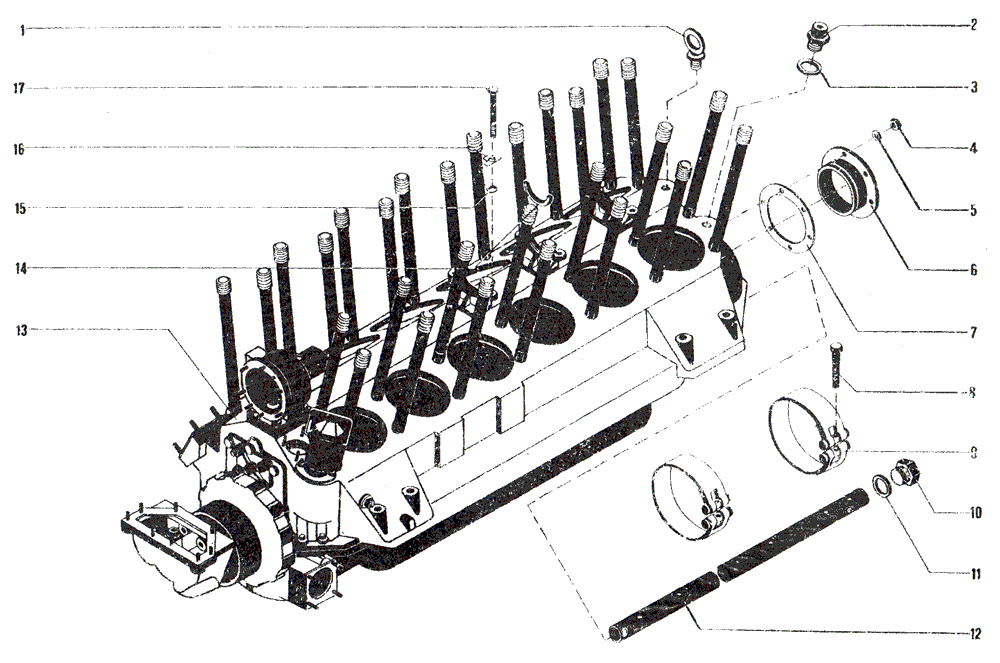

Картер ДЭТ-250

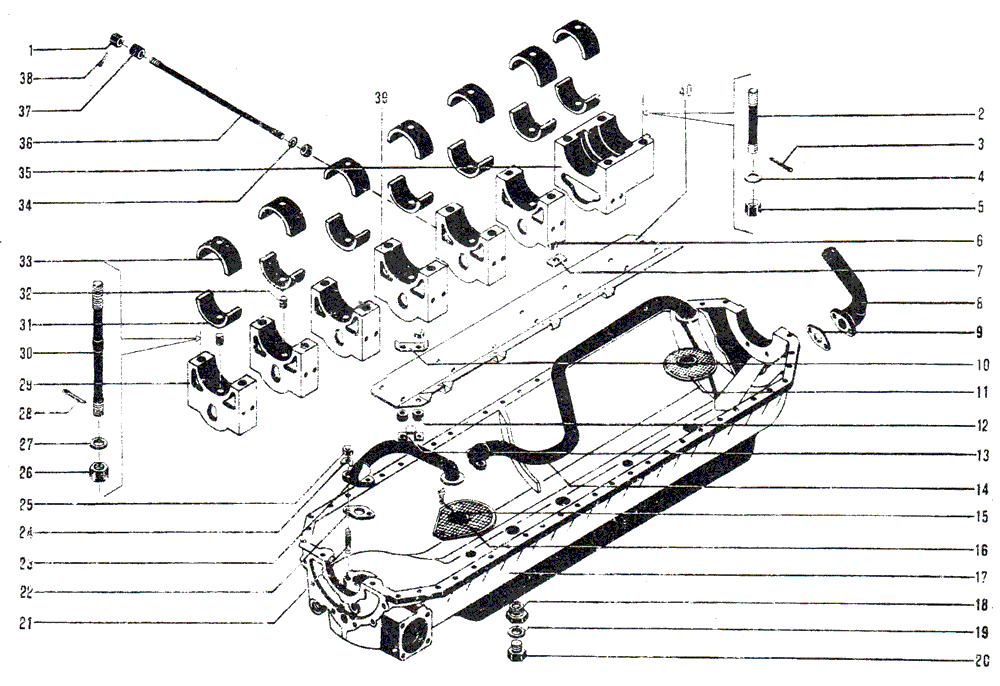

Картер ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	301-29-1	Рым	1	0,200
2	301-28-2	Штуцер	2	0,059
6	301-80-2	Гильза	1	0,54
7	301-118A	Прокладка	1	0,58
8	301-59	Болт нажимной	2	0,065
9	Сб. 301-07-5	Лента крепления генератора	2	0,497
10	301-33-2	Втулка	3	0,086
11	412-76А	Прокладка	3
12	Сб. 401-10	Труба	2	0,520
13	Сб. 401-00-41	Картер	1
14	301-54	Кольцо стопорное	1	0,036
15	301-53	Шайба	6	0,007
16	301-55	Замок пластинчатый	6	0,0028

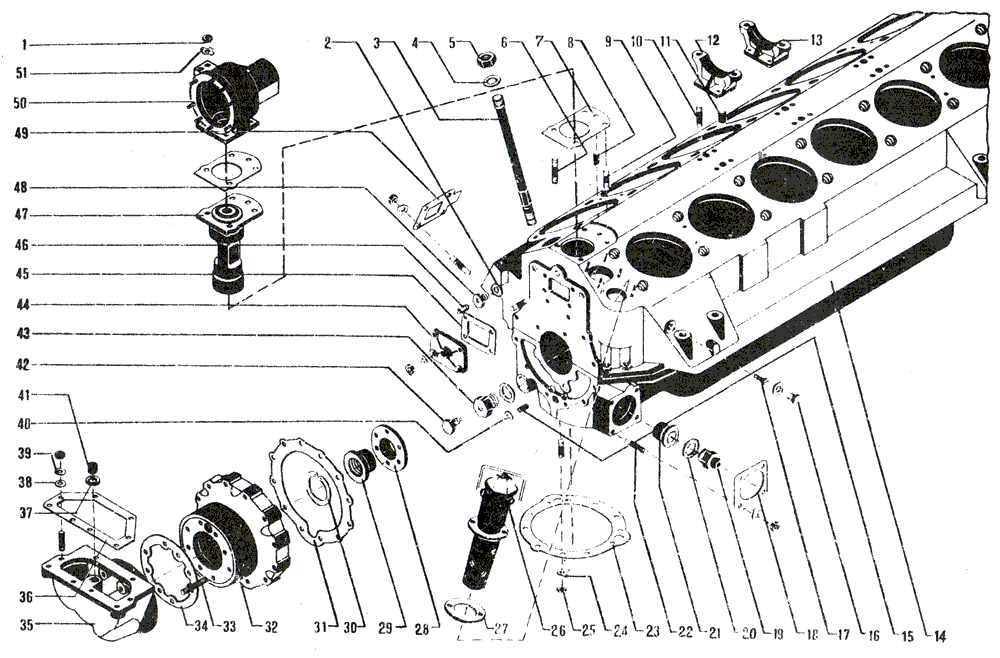

Картер ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.401-261-1	Опора	1	18,95
—	Сб.401-263-1	Опора	1	19,449
—	Сб.401-266	Кронштейн маслофильтра	1	10,55
1	351-50	Гайка М10	36	0,012
2	355-08	Кольцо 18-24	5	0,0014
3	355-15	Кольцо 27-35	2	0,0033
3	3301-17-1	Шпилька	28	1,06
4	351-02	Гайка М8	124	0,0055
4	301-23-1	Гайка	28	0,039
5	353-24	Шайба 8Т	91	0,0016
5	301-20-2	Гайка	28	0,065
6	350-18	Шпилька М10×57	2	0,036
7	308-94-2	Прокладка	3	0,0003
8	301-32	Штифт контрольный	2	0,012
9	350-21-1	Шпилька М10×48	10	0,024
10	350-15	Шпилька М8×35	21	0,012
11	352-26	Штифт цилиндрический 6С×14	7	0,004
12	301-51-4	Кронштейн	2	0,785
13	301-52-4	Кронштейн	1	0,785
14	Сб.401-15-41	Картер	1	194
15	301-160-4	Жиклер	2	0,008
16	401-366	Заглушка	2	0,042
17	356-15	Болт М8×85	6	0,036
17	401-122	Винт	2	0,03
18	402-17	Прокладка под водяной насос	1	0,005
19	402-21-1	Штуцер	1	0,151
20	355-10	Кольцо 24-30	4	0,002
21	402-07	Втулка	1	0,085
22	350-11	Шпилька М10×52	4	0,025
23	402-16-1	Прокладка под масляный насос	1	0,02
24	353-16-1	Шайба стопорная 8	13	0,0019
25	351-02	Гайка М8	124	0,0055
26	C6.30l-08-8	Суфлер	1	1,331
27	301-97	Прокладка	1	0,0009
28	3305-34 ¹	Гильза	1	0,46
29	3305-54 ¹	Втулка	1	0,175
30	3305-33 ¹	Замок	1	0,009
31	301-112-2	Прокладка	1	0,0027
32	401-262-1	Опора	1	18,525
33	350-60	Шпилька М10×82	8	0,05
34	401-268	Прокладка	1	0,58
35	401-267	Кронштейн маслофильтра	1	10,67
36	3301-189-2	Прокладка	1	0,014
37	3301-176А	Кольцо	1	0,005
38	353-07-1	Шайба чистая 10	8	0,002
39	353-26	Шайба 10T	27	0,0029
40	301-161А	Кольцо	3	0,005
41	3301-175-1	Трубка	2	0,02
42	320-37	Зажим	2	0,035
43	402-28-1	Втулка	1	0,056
44	301-91-7	Крышка люка	1	0,465
45	301-95-1	Прокладка	1	0,0017
46	301-160-3	Жиклер	1	0,0065
47	Сб.308-145	Подшипник	1	1,217
48	301-106-1	Втулка	3	0,025
49	3301-39-1	Прокладка	1	0,0007
50	Сб.308-04-14	Корпус привода	1	2,232
51	353-15	Шайба стопорная 11	4	0,0022
¹ Комплектно заказывать по сб. 3305-19.

Картер ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
–	Сб.301-13-1А	Шпилька стягивающая	14	0,145
1	301-81-2 ²	Гайка	14	0,019
1	301-89-3	Гайка	1	0,465
2	301-19-3	Шпилька	2	0,125
3	354-28	Шплинт 2,5×20	14	0,0024
4	301-107-1	Шайба	2	0,025
5	351-10A	Гайка M14×1,5	2	0,028
6	351-02	Гайка М8	124	0,0055
7	302 115	Замок пластинчатый	4	0.0019
8	Сб.402-80	Труба	1	0,182
9	401-123	Прокладка	3	0,001
10	402-20	Замок пластинчатый	8	0,008
11	402-19	Сетка	1	0,025
12	302-113-1	Проставка	14	0.012
13	402-13	Хомут крепления отсасывающей трубы	6	0,01
14	Сб.402-02-1	Труба отсасывающая	1	1,015
15	402-14-2	Сетка	1	0,035
16	302-44	Винт	8	0,002
17	402-06-22	Картер нижний	1	26,5
18	301-33-2	Втулка	3	0,086
19	355-13	Кольцо 22-30	1	0,0008
20	401-452	Пробка	1	0,1
21	350-16A	Шпилька М6×32	14	0,005
22	402-10	Прокладка под угольник	2	0,003
23	Сб.402-01-1	Труба отсасывающая	1	0,420
24	353-11	Шайба стопорная 7	14	0,11
25	351-06	Гайка М6	14	0,25
26	301-21-1	Гайка	14	0,084
27	301-113-1	Шайба	14	0,02
28	354-18	Шплинт 4×36	14	0,0038
29	301-43-7	Крышка	1	2,045
30	301-18-1	Шпилька	14	0,675
31	Сб.301-83-5	Вкладыш нижний	8	0,283
32	301-25-1	Стопор	16	0,009
33	Сб.301-82-5	Вкладыш верхний	8	0,283
34	301-110A	Шайба	48	0,0036
35	301-48-9	Крышка	1	3,34
36	301-84-2А ²	Шпилька стягивающая	14	0,12
37	401-465	Люнет	14	0,0012
38	354-15 ²	Шплинт 3,2×25	16	0,0016
39	301-50-5	Крышка	5	2,045
40	402-15-1	Маслоуловитель	1	1,67
² Комплектно заказывать по сб. 301-13-1 А.

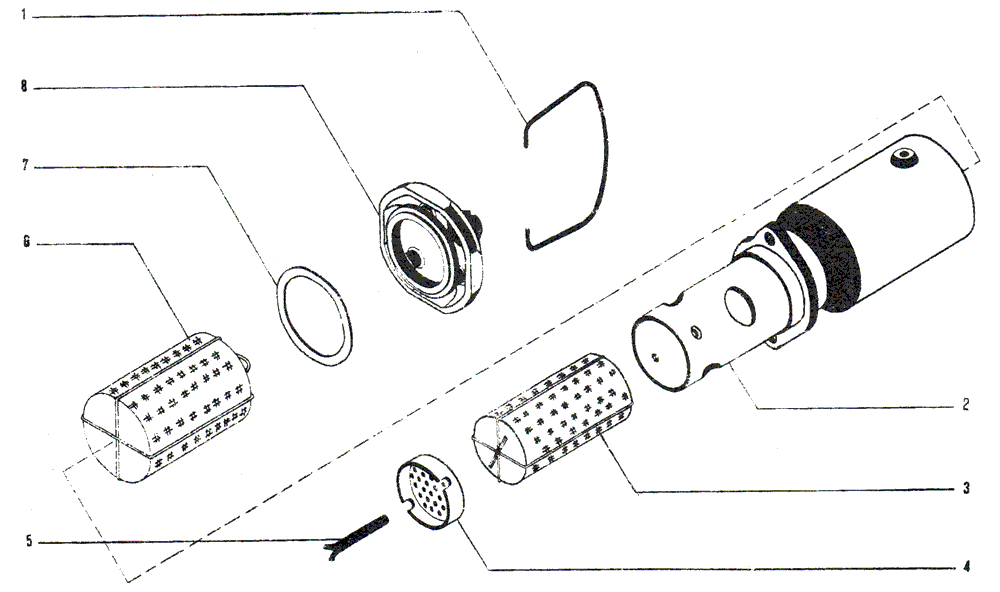

Картер ДЭТ-250

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.301-08-8	Суфлер (комплект)	1	1,331
1	301-76-1	Замок	1	0,012
2	301-65-9	Корпус суфлера	1	0,5
3	Сб.301-195	Фильтр	1	0,231
4	301-71-4	Донышко	1	0,005
5	301-127	Стержень	1	0,008
6	Сб.301-196	Фильтр	1	0,139
7	301-68-3	Прокладка	1	0,0012
8	301-66-5Л	Крышка суфлера	1	0,15
