Система очистки воздуха и охлаждении электромашин ДЭТ-250

Описание

Система очистки воздуха и охлаждении электромашин ДЭТ-250

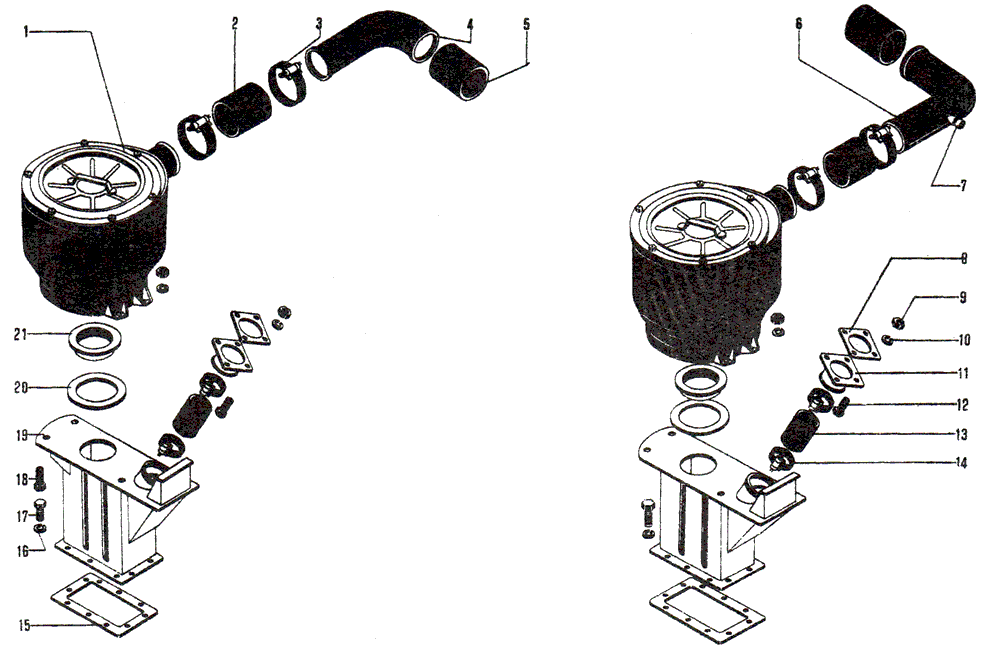

Поз.	Обозначение	Наименование	Кол.	Масса
1	748-05-280СП	Воздухоочиститель	2	27,05
2	700-40-3505	Рукав	2	0,366
3		Хомут 105	6
4	748-05-277СП	Труба	1	0,8
5	700-40-3484	Рукав	2	0,427
6	748-05-288СП	Труба	1	0,802
7	ОР-9928	Сигнализатор засоренности	1
8	748-05-283	Прокладка	2	0,095
9	ГОСТ 5927—70	Гайка М8.6.019	16
10	ГОСТ 6402—70	Шайба 8Т 65Г 09	16
11	748-05-182СП	Патрубок	2	0,182
12	ГОСТ 7796—70	Болт М8×20.46.019	8
13	700-40-3504	Рукав	2	0,148
14		Хомут 82	4
15	748-05-604	Прокладка	2	0,08
16	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	20
17	ГОСТ 7798—70	Болт М12×25.46.019	20
18	ГОСТ 7796—70	Болт М8×25.46.019	8
19	748-05-276СП	Стойка	2	7,7
20	748-05-202	Прокладка	2	0,148
21	748-05-305	Кольцо	2	0,095

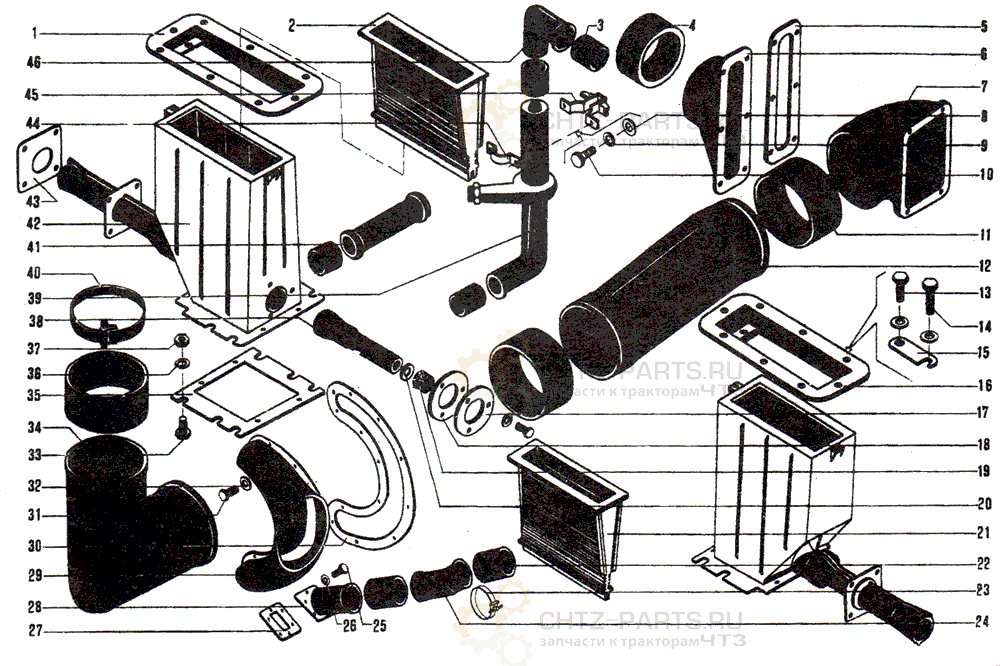

Поз.	Обозначение	Наименование	Кол.	Масса
1	700-40-3378	Уплотнение	1	0,45
2	748-05-204СП	Решетка	1	3,72
3	700-40-3504	Рукав	7	0,148
4	748-05-425	Трубка	2	0,13
5	748-05-305	Кольцо	2	0,095
6	748-05-21ЗСП	Патрубок	2	2,5
7	748 05-202СП	Патрубок	1	2,62
8	ГОСТ 11371—78	Шайба 10.02	4
9	ГОСТ 6402—70	Шайба 10 ОТ 65Г	26
10	ГОСТ 7796-70	Болт М10×25.46	14
11	748-05-114	Трубка	6	0,22
12	748 05-234СП	Труба	1	5,36
13	ГОСТ 7796-70	Болт М8×25.46	2
14	ГОСТ 7796-70	Болт М8×35.46	2
15	748-05-455	Крючок	2	0,02
16	700-40-3379	Уплотнение	1	0,45
17	748-05-387	Прокладка	2	0,023
18	748-05-388	Прокладка	2	0,023
19	ГОСТ 515284	Набивка крученая АП4×4	0,6 m
20	730-82-24 ¹	Кольцо	2	0,016
21	748-05-180СП	Решетка	1	2,98
22	748-05-112	Трубка	2	0,075
23		Хомут 82	18
24	748-05-207СП	Труба	1	0,3
25	ГОСТ 7796-70	Болт М8×20.46	2
26	ГОСТ 6402-70	Шайба 8Т 65Г	6
27	748-05-220	Прокладка	1	0,029
28	748-05-162СП	Труба	1	0,74
29	748-05-283СП	Коллектор	1	6,4
30	748-05-596	Прокладка	1	0,109
31	ГОСТ 7796-70	Болт М8×16.46	14
32	ГОСТ 11371-78	Шайба 8.02	14
33	ГОСТ 7796-70	Болт М12×30.46	10
34	748-05-236СП	Труба	1	4,8
35	748-05-315	Прокладка	2	0,122
36	ГОСТ 6402-70	Шайба 12 ОТ 65Г 09	12
37	ГОСТ 5929-70	Гайка М12.8	10
38	748-05-136СП ¹	Труба	2	0,276
39	748-05-237СП	Циклон	1	1,831
40		Хомут 230	12
41	748-05-489	Труба	1	0,734
42	748-05-205СП	Корпус	1	10,6
43	700-40-3326	Прокладка	2	0,042
44	748-05-265СП	Обойма	1	0,116
45	748-05-242СП	Кронштейн	1	0,234
46	748-05-241СП	Труба	1	0,32
¹ Сборочную единицу 748-05-136СП и деталь 730-82-24 заказывать комплектно.
