Установка подогревателя ПЖД-30Е Б12

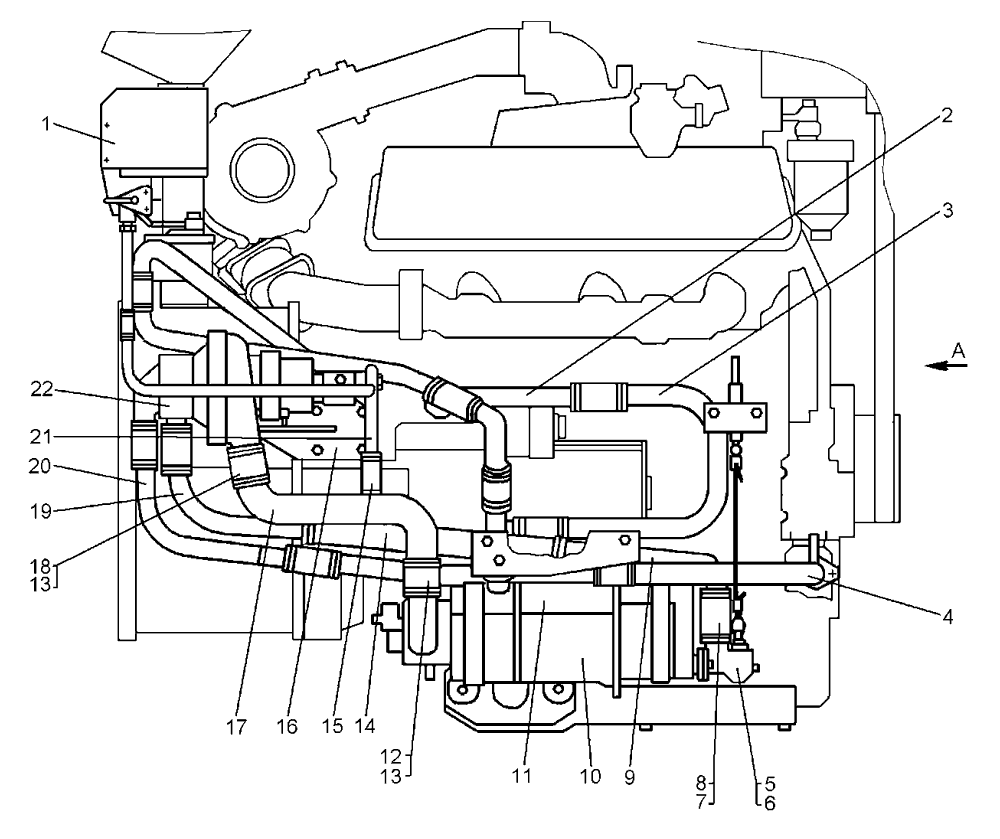

Установка подогревателя ПЖД-30Е на Б12
Поз.	Обозначение	Наименование	Кол-во
1	64-10-364СП	Электрооборудование ПЖД-30Е	1
2	64-43-232СП	Патрубок	1
3	64-43-276	Труба	1
4	64-43-235СП	Трубка	1
5	21-43-115СП	Кран сливной	1
6	700-40-3567	Прокладка	1
7	700-40-3645-01	Рукав	1
8	–	Хомут червячный SGT 32-50/9 Норма	24
9	64-43-284	Трубка	1
10	64-43-247СП	Котел подогревателя	1
11	64-43-282	Трубка	1
12	700-46-2342	Рукав	1
13	–	Хомут червячный SGT 50-70/9 Норма	4
14	700-46-2223-01	Рукав	1
15	–	Хомут червячный SGT 12-20/9 Норма	6
16	64-43-237СП	Кронштейн	1
17	64-43-248СП	Патрубок	1
18	700-46-2343	Рукав	1
19	64-43-283	Патрубок	1
20	64-43-281	Труба	1
21	64-43-238СП	Трубка	1
22	64-43-249СП	Агрегат насосный подогревателя	1

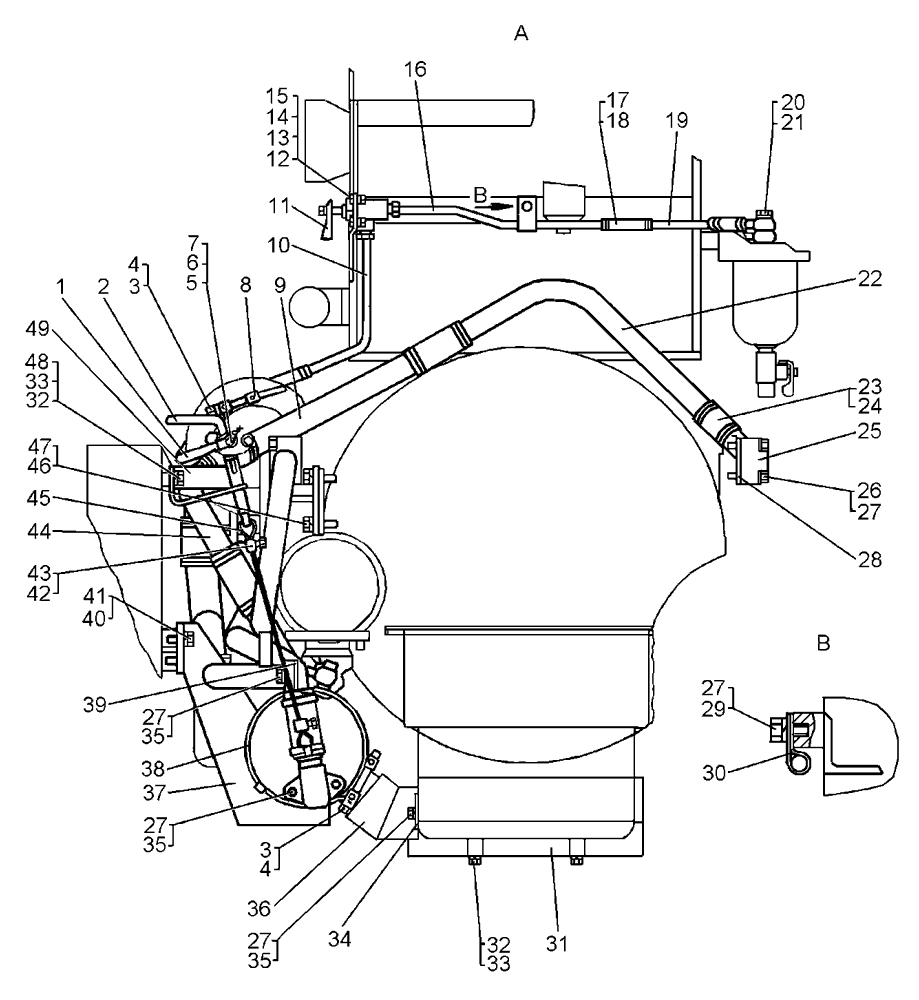

Установка подогревателя ПЖД-30Е на Б12

Поз.	Обозначение	Наименование	Кол-во
1	64-43-268СП	Трубка	1
2	51-43-76	Ручка	1
3	24-74-225	Втулка	2
4	700-28-2376	Болт	2
5	40920	Кольцо	4
6	700-41-3540	Болт поворотного угольника	2
7	–	Проволока 1,0-I	0,24 м
8	51-43-213СП	Лента	1
9	64-43-286	Трубка	1
10	64-43-267СП	Трубка	1
11	–	Кран ПП8	1
12	–	Болт М6-6g×20.88.35.019	3
13	–	Гайка М6-7Н.6.019	3
14	–	Шайба 6Т 65Г 09	3
15	31358-1	Шайба	3
16	64-43-265СП	Трубка	1
17	700-40-9013	Рукав	3
18	–	Хомут червячный SGT 12-20/9 Норма	6
19	64-43-266СП	Трубка	1
20	51-06-8	Кольцо	2
21	700-41-3467	Болт поворотного угольника	1
22	64-43-329	Трубка	1
23	700-40-3645	Рукав	10
24	–	Хомут червячный SGT 32-50/9 Норма	24
25	64-43-246СП	Патрубок	1
26	–	Болт М8-6g×50.58.019	4
27	–	Шайба 8Т 65Г 09	11
28	700-40-8718	Прокладка	2
29	–	Болт М8-6g×12.88.35.019	1
30	700-41-2665	Хомутик	1
31	64-43-244СП	Газоход	1
32	–	Болт М10-6g×20.58.019	6
33	–	Шайба 10ОТ 65Г 09	6
34	700-31-2821	Шайба	2
35	–	Болт М8-6g×20.88.35.019	6
36	64-43-228СП	Входник	1
37	64-43-239СП	Кронштейн	1
38	51-43-253СП	Лента	2
39	700-40-9522	Прокладка	1
40	–	Болт М12-6g×25.58.019	3
41	–	Шайба 12ОТ 65Г 09	3
42	081430	Муфта зажимная	2
43	–	Болт М6-6g×20.88.35.019	2
44	64-43-329-01	Трубка	1
45	64-43-242	Трос	1
46	–	Болт М14-6g×40.58.019	4
47	–	Шайба 14ОТ 65Г 09	4
48	31308-1	Шайба	2
49	64-43-223СП	Кронштейн	1
