Гидротрансформатор с редуктором приводов Б12

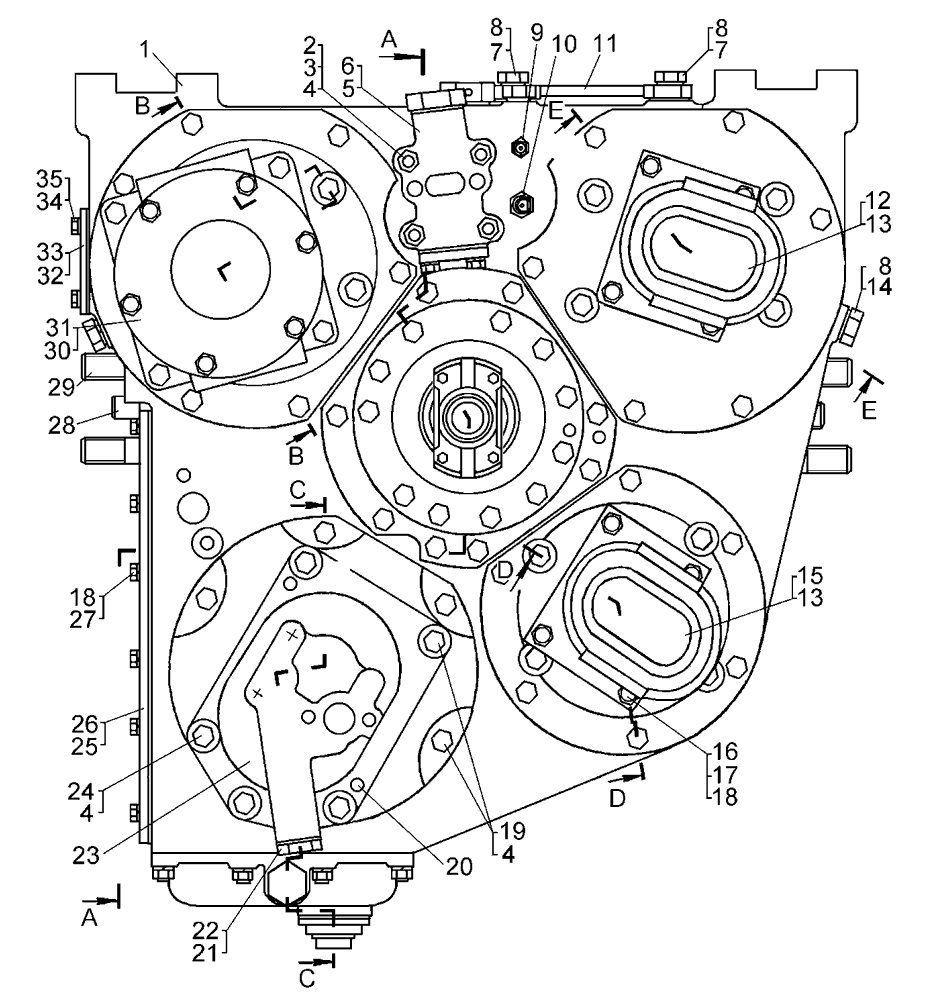

Гидротрансформатор с редуктором приводов на Б12
Поз.	Обозначение	Наименование	Кол-во
-	64-14-14СП	Гидротрансформатор с редуктором приводов	-
1	64-14-278	Корпус	1
2	700-29-2477	Шпилька	4
3	–	Гайка М12×1,25-7Н.6.019	4
4	–	Шайба 12 ОТ 65Г 09	54
5	64-14-110СП	Клапан	1
6	64-14-6737	Прокладка	1
7	700-41-3601	Болт поворотного угольника	2
8	–	Кольцо 14×20	5
9	–	Датчик указателя температуры ТМ-100В; ТМ-100В-Э; ТМ-100В-Т	1
10	–	Датчик аварийного давления ММ-126Д; ММ-126Д-Э; ММ-126Д-Т	1
11	111-14-106СП	Трубка	1
12	–	Насос НШ32У-3Л	1
13	700-40-2631	Прокладка	2
14	37151	Пробка	5
15	–	Насос НШ50М-3Л	1
16	700-29-2474	Шпилька	4
17	700-30-2099	Гайка	4
18	–	Шайба 10 ОТ 65Г 09	40
19	–	Болт М12-6g×30.58.019	70
20	700-32-2198	Штифт	2
21	700-37-2154	Пробка	3
22	–	Кольцо 27×35	3
23	64-14-255	Корпус	1
24	–	Болт М12-6g×40.58.019	70
25	64-14-277	Крышка	1
26	700-40-9489	Прокладка	1
27	–	Болт М10-6g×30.58.019	20
28	700-32-2210	Штифт	4
29	700-29-2136	Шпилька	8
30	–	Насос НШ100А-3Л	1
31	700-40-9128	Прокладка	1
32	64-14-274	Крышка	1
33	700-40-9484	Прокладка	1
34	–	Болт М8-6g×20.88.35.019	4
35	–	Шайба 8Т65Г09	4

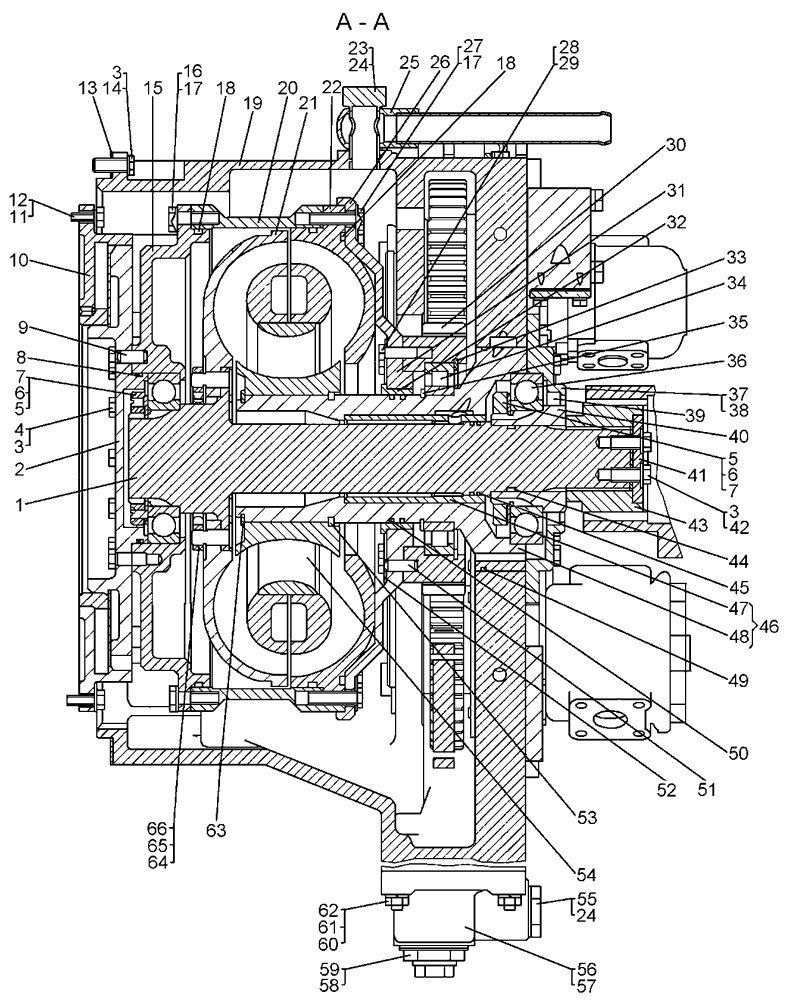

Гидротрансформатор с редуктором приводов на Б12

Поз.	Обозначение	Наименование	Кол-во
1	64-14-320	Вал	1
2	700-18-13090	Опора	1
3	28558	Болт	26
4	700-31-2827	Пластина стопорная	6
5	700-30-2266	Гайка	1
6	–	Винт ВМ8-8g×16.14Н.019	3
7	62-14-61	Пластина	2
8	–	Кольцо 155-160-36-2-2	1
9	700-32-2249	Штифт	2
10	700-18-4046СП	Фланец	1
11	700-28-2694	Болт	16
12	700-31-2815; 700-31-2815-01	Пластина стопорная	4; 4
13	700-40-9457	Прокладка	1
14	–	Шайба 12 ОТ 65Г 09	12
15	700-18-13024	Корпус	1
16	–	Болт М12-6g×30.58.019	70
17	700-31-2741-05	Планка	30
18	700-40-8383	Кольцо	3
19	700-18-13091	Корпус	1
20	700-18-13089	Корпус	1
21	111-14-11	Колесо турбинное	1
22	111-14-12	Колесо насосное	1
23	700-41-2575	Штуцер	1
24	–	Кольцо 27×35	4
25	700-18-4043СП	Труба	1
26	64-14-163СП	Корпус	1
27	–	Болт М12-6g×45.58.019	41
28	700-28-2702	Болт	12
29	700-31-2819	Пластина стопорная	6
30	64-14-267	Колесо зубчатое	1
31	64-14-261	Корпус	1
32	64-14-263	Втулка	1
33	700-58-2611	Кольцо В180	1
34	–	Подшипник 32124	1
35	700-58-2656	Кольцо	1
36	–	Подшипник 176218; 176218Б3	2
37	64-14-260	Крышка	1
38	700-40-9482	Прокладка	1
39	–	Манжета 100×125 VERITAS	1
40	64-14-319	Втулка	1
41	64-12-42	Крышка	1
42	700-31-2330	Пластина стопорная	1
43	64-12-321	Муфта	1
44	3308-289	Кольцо	1
45	64-14-123	Кольцо	2
46	64-14-164СП	Ось	1
47	64-14-262	Втулка	1
48	64-14-259	Ось	1
49	700-40-8755	Кольцо	2
50	700-42-2721	Кольцо	2
51	700-32-2201	Штифт	2
52	700-40-9483	Прокладка	1
53	111-14-18	Кольцо	1
54	111-14-13	Колесо реакторное	1
55	700-37-2154	Пробка	3
56	111-14-32	Поддон	1
57	700-40-9211	Прокладка	1
58	50-26-757СП	Клапан слива	1
59	40927СП	Кольцо	1
60		Болт М10-6g×30.58.019	20
61	–	Шайба 10 ОТ 65Г 09	8
62	–	Гайка М10-7Н.6.019	8
63	700-58-2091	Кольцо В110	5
64	111-14-49; 111-14-49-01	Стяжка	14
65	700-31-2507	Пластина стопорная	4
66	–	Гайка М14×1,5-7Н.6.019	14

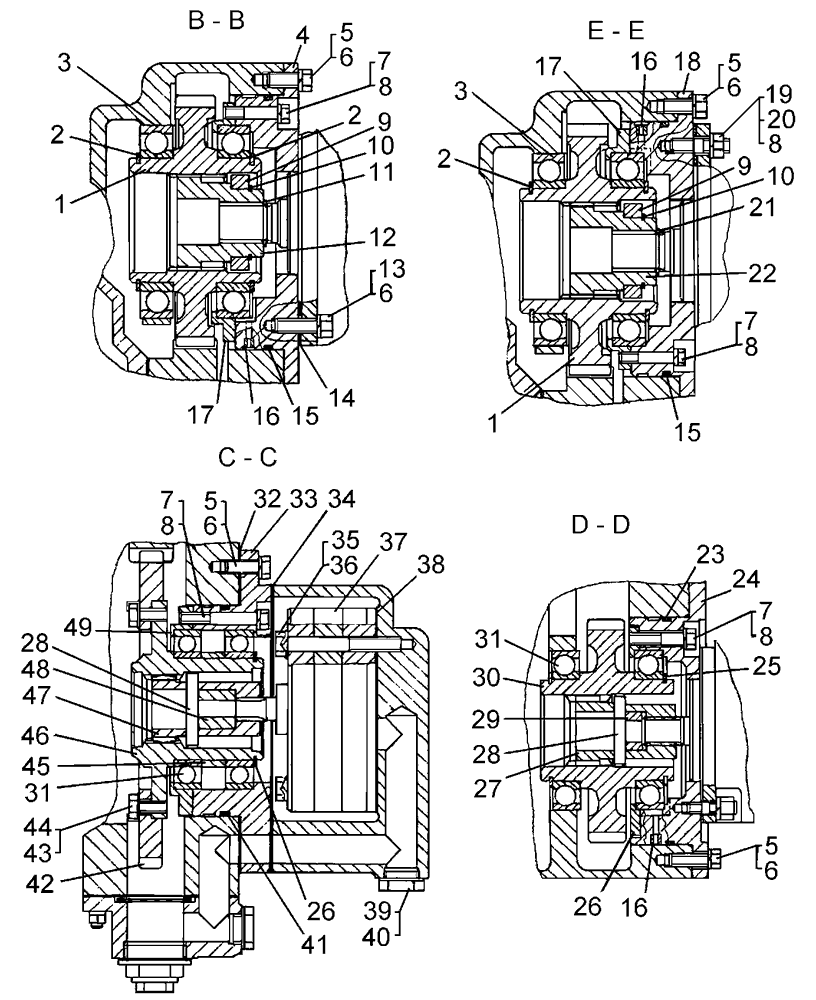

Гидротрансформатор с редуктором приводов на Б12

Поз.	Обозначение	Наименование	Кол-во
1	64-14-268	Колесо зубчатое	2
2	700-58-2091	Кольцо В110	5
3	–	Подшипник 122	4
4	64-14-264	Корпус	1
5	–	Болт М12-6g×30.58.019	70
6	–	Шайба 12ОТ 65Г 09	58
7	–	Болт М10-6g×45.58.019	12
8, 36	–	Шайба 10ОТ 65Г 09	44
9	64-14-251	Втулка	2
10	700-39-527	Кольцо В60	2
11	700-58-2414	Кольцо	1
12	64-14-253	Муфта	1
13	700-28-2336	Болт	8
14	700-40-9128	Прокладка	2
15	700-40-9485	Кольцо	2
16	64-14-275	Жиклер	3
17	62-14-24	Крышка	2
18	64-14-266	Корпус	1
19	700-29-2474	Шпилька	8
20	700-30-2099	Гайка	8
21	700-58-2332	Кольцо В25.Ц9хр.т.	1
22	64-14-281	Муфта	1
23	700-40-8755	Кольцо	2
24	64-14-265	Корпус	1
25	700-58-494	Кольцо В90	3
26	64-14-272	Крышка	1
27	64-14-271	Муфта	1
28	700-32-2238-01	Штифт	2
29	64-14-273	Втулка	1
30	64-14-269	Колесо зубчатое	1
31	–	Подшипник 118	4
32	700-40-9538	Прокладка	1
33	64-14-248	Корпус	1
34	700-40-9526	Прокладка	1
35	–	Болт М10-6g×70.58.019	8
37	50-60-231СП	Насос	1
38	700-40-6199	Прокладка	1
39	700-37-2154	Пробка	3
40	–	Кольцо 27×35	3
41	700-40-9460	Кольцо	1
42	64-14-270	Колесо зубчатое	1
43	–	Болт 3М12-6g×25.88.38ХС.019	8
44	700-31-2755	Пластина стопорная	4
45	111-14-38	Втулка	1
46	111-14-27	Ступица	1
47	64-14-252	Муфта	1
48	64-14-250	Втулка	1
49	64-14-249	Крышка	1
