Гидропривод ДЭТ-320

Описание

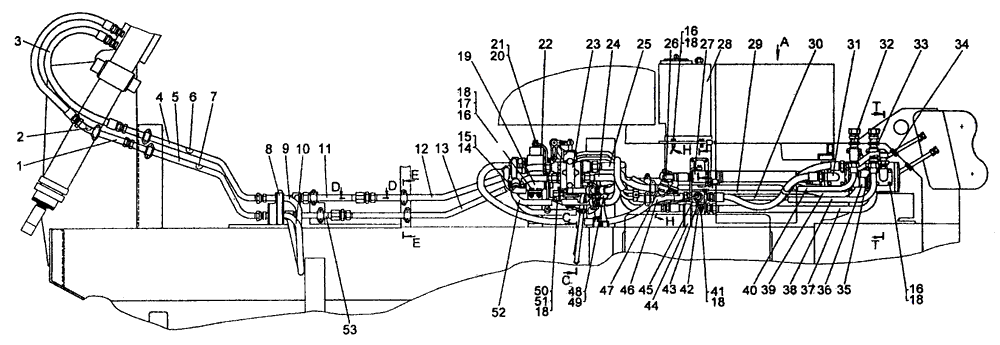

Гидропривод ДЭТ-320
Поз.	Обозначение	Наименование	Кол.
-	749-99-7СП	Гидропривод	-
1	749-99-202-01СП	Труба	1
2	749-99-202СП	Труба	1
3	50-26-487-02СП	Рукав 25	8
4	749-99-261-0ЗСП	Труба	1
5	749-99-261-02СП	Труба	1
6	749-99-261-01СП	Труба	1
7	749-99-261СП	Труба	1
8	748-99-199СП	Стойка	3
9	749-99-262СП	Труба	1
10	749-99-262-01СП	Труба	1
11	749-99-205-01СП	Труба	1
12	749-99-115СП	Труба	1
13	749-99-115-01СП	Труба	1
14	748-99-959	Болт	2
15	-	Кольцо 39×45	4
16	-	Болт M12-6g×40.58.019	31
17	-	Гайка М12-7Н.6.019	4
18	-	Шайба 12 ОТ 65Γ 09	41
19	749-99-227СП	Распределитель	1
20	700-28-2457	Болт поворотного угольника	4
21	-	Кольцо 12×16	8
22	749-99-121СП	Труба	1
23	749-99-122СП	Распределитель	1
24	749-99-218СП	Труба	1
25	749-99-217СП	Труба	1
26	748-99-616СП	Труба	1
27	749-99-246СП	Трубопровод	1
28	749-99-239-01СП	Бак масляный	1
29	749-99-248-02СП	Труба	1
30	749-99-248-03СП	Труба	1
31	50-26-129	Муфта угловая	2
32	749-99-266СП	Труба	4
33	751-99-69	Муфта	4
34	700-40-6649	Втулка	2
35	700-58-2414	Кольцо	2
36	748-50-600	Муфта	2
37	749-99-264-01СП	Труба	1
38	749-99-265-01СП	Труба	1
39	749-99-264СП	Труба	1
40	749-99-265СП	Труба	1
41	-	Болт M12-6g×30.58.019	10
42	749-99-196	Кронштейн	1
43	748-99-665СП	Кронштейн	1
44	748-99-1031	Стойка	1
45	748-99-663СП	Клапан	1
46	749-99-21ЗСП	Трубопровод	1
47	748-99-684СП	Клапан	1
48	700-41-2235-17СП	Хомут	8
49	700-46-2170	Рукав	2
50	-	Болт M12-6g×45.58.019	7
51	700-31-90	Шайба	6
52	749-99-225СП	Труба	1
53	749-99-205-02СП	Труба	1

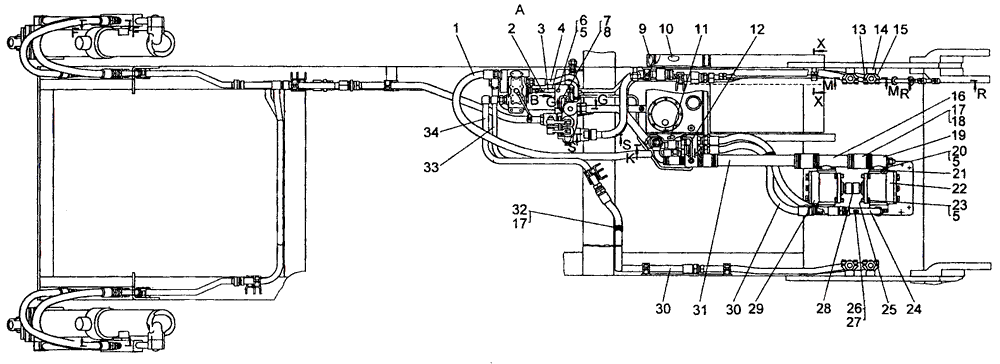

Гидропривод ДЭТ-320

Поз.	Обозначение	Наименование	Кол.
1	50-26-487-08СП	Рукав 25	1.
2	749-99-247-01СП	Труба	1
3	749-99-247СП	Труба	1
4	50-26-485-04СП	Рукав 16	2
5	-	Шайба 12 ОТ 65Γ 09	41
6	-	Болт M12-6g×45.58.019	7
7	748-99-667СП	Труба	1
8	748-99-1313	Ввертыш	1
9	749-99-371	Прокладка	1
10	749-99-369	Прокладка	1
11	749-99-370	Прокладка	1
12	748-99-669СП	Труба	1
13	749-99-197	Хомут	14
14	748-99-909	Кронштейн	4
15	749-99-198	Бонка	14
16	749-99-138СП	Труба	1
17	700-41-2235-29СП	Хомут	14
18	700-40-3503	Рукав	3
19	749-99-139СП	Труба	1
20	-	Болт M12-6g×30.58.019	10
21	-	Кольцо 060-070-58-2-5	2
22	-	Hacoc НШ-100А-3Л	1
23	-	Болт M12-6g×40.58.019	31
24	748-99-675СП	Труба	1
25	700-40-3688	Прокладка	2
26	700-37-2179	Пробка	2
27	301-161A	Кольцо	2
28	749-50-211	Втулка	1
29	-	Hacoc НШ-100А-З	1
30	50-26-487-02СП	Рукав 25	8
31	749-99-344	Труба	1
32	700-40-3668	Прокладка	24
33	749-99-249-03СП	Труба	1
34	749-99-249-02СП	Труба	1

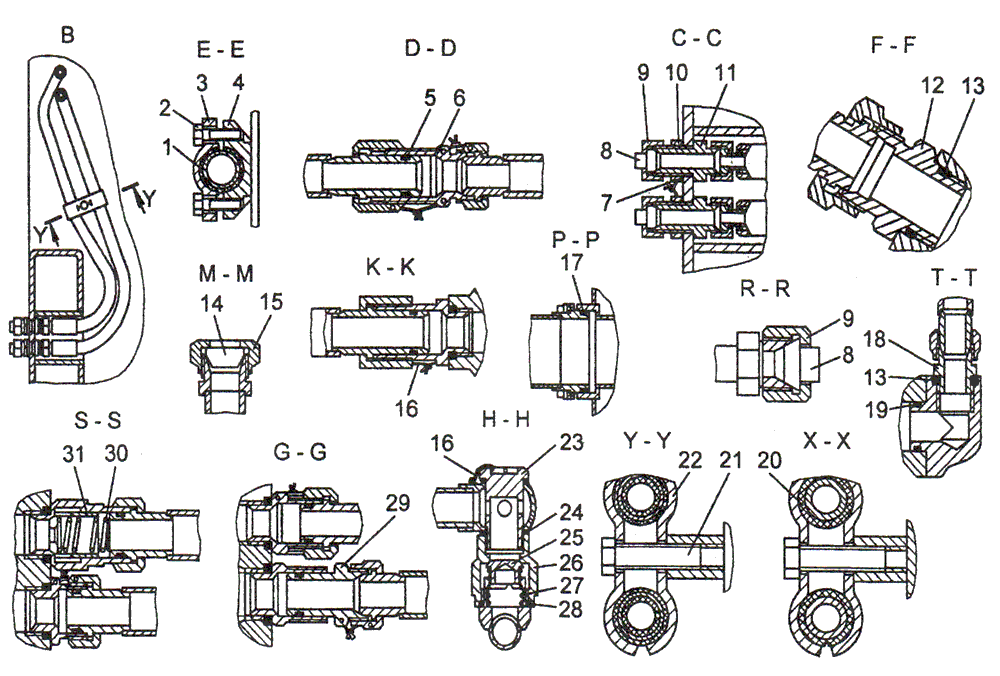

Гидропривод ДЭТ-320

Поз.	Обозначение	Наименование	Кол.
1	700-40-3668	Прокладка	24
2	700-28-916	Болт	68
3	748-99-1015	Хомут	8
4	748-99-1014	Бонка	8
5	748-99-566	Кольцо	9
6	748-99-633	Штуцер	4
7	-	Кольцо 27×35	2
8	H.036.12.041	Заглушка сферическая	4
9	Н.036.01.005	Гайка накидная	4
10	700-30-2308	Гайка	2
11	700-57-387	Штуцер	2
12	700-57-316	Штуцер	4
13	46764	Кольцо	6
14	748-99-1159	Заглушка	4
15	700-33-9-01	Гайка накидная	4
16	-	Проволока КО 1,6	10 м
17	700-40-3126	Кольцо	1
18	700-57-392	Штуцер	2
19	-	Кольцо 038-046-46-2-2	2
20	42212	Муфточка	4
21	-	Болт M12-6g×40.58.019	31
22	¾0-26-230	Прижим	6
23	748-99-959	Болт	2
24	-	Кольцо 39×45	4
25	748-99-985	Клапан	1
26	748-99-963	Корпус	1
27	700-38-2409	Пружина	1
28	370-55-67	Кольцо	1
29	748-99-995	Ниппель	1
30	700-38-2239	Пружина	2
31	748-99-979	Клапан	2
