Капот ДЭТ-320

/

Описание

Капот ДЭТ-320

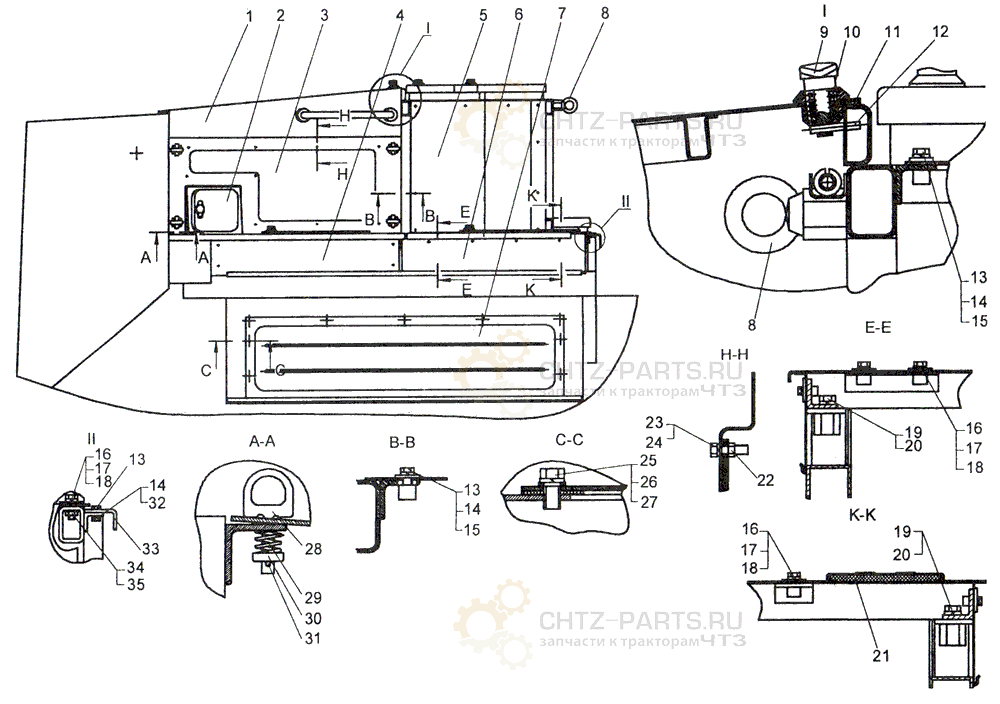

Поз.	Обозначение	Наименование	Кол.
-	749-55-5СП	Капот	-
1	749-55-141СП	Крышка	1
2	749-55-183СП	Боковина (левая)	1
3	749-55-188СП	Сетка (левая)	1
4	749-55-218	Стенка	1
5	749-55-242	Крышка	1
6	749-55-268	Стенка	1
7	748-55-224СП	Боковина	2
8	-	Рым-болт М16	4
9	714-47-261	Рукоятка	8
10	700-38-2662	Пружина	8
11	700-40-9381	Прокладка	1
12	700-32-367-01	Штифт	8
13	-	Болт M8-6g×20.58.019	42
14	-	Шайба 8T 65Γ 09	49
15	31365-01	Шайба	43
16	-	Болт M12-6g×30.58.019	12
17	-	Шайба 12 OT 65Γ 09	24
18	31372	Шайба 12×3.02.3κπ.019	12
19	-	Болт M16-6g×40.58.019	4
20	-	Шайба 16 ОТ 65Γ 09	4
21	700-40-9268	Прокладка	1
22	-	Гайка М6-7Н.019	20
23	-	Болт M6-6g×25.88.35.019	14
24	-	Шайба 6Т 65Γ 09	20
25	-	Болт M10-6g×25.58.019	18
26	-	Шайба 10 ОТ 65Г 019	18
27	-	Шайба 10.02.3κπ.019	18
28	18-25-32	Упор	7
29	38385	Пружина	7
30	18-25-31	Шайба-колпачок	7
31	-	Шплинт 3,2×18	7
32	-	Гайка М8-7Н.6.019	4
33	749-55-235	Уголок	1
34	-	Гайка М12-7Н.6.019	1
35	-	Шайба 12.02.3κπ	1

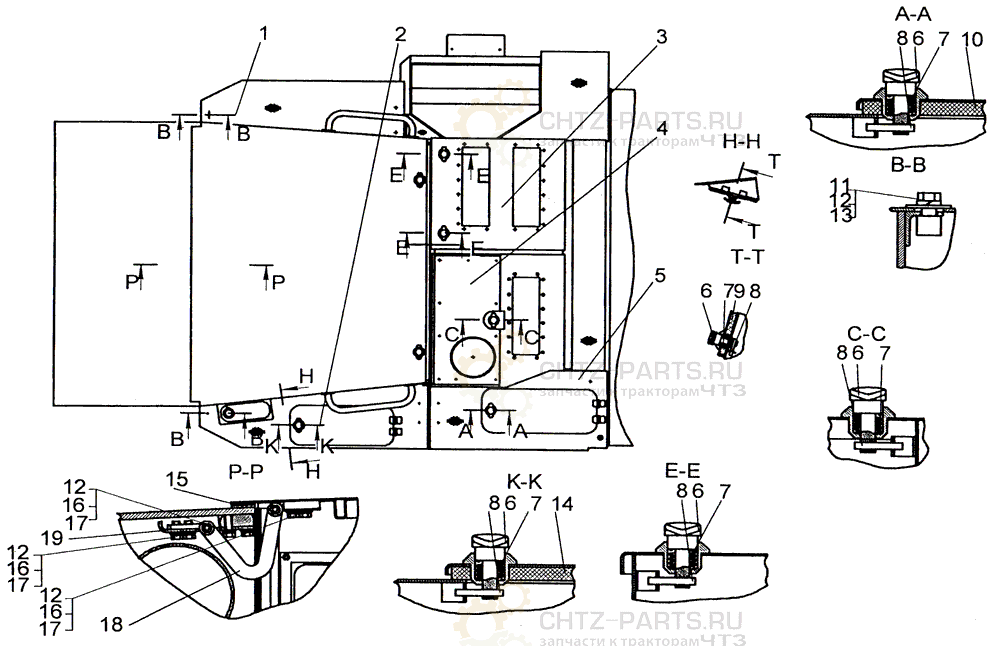

Поз.	Обозначение	Наименование	Кол.
1	749-55-187	Полка	1
2	749-55-189СП	Полка	1
3	749-55-218СП	Рама	1
4	749-55-198СП	Крышка	1
5	749-55-187СП	Полка	1
6	714-47-261	Рукоятка	8
7	700-38-2662	Пружина	8
S	700-32-367-01	Штифт	8
9	700-40-9379	Прокладка	1
10	700-40-9268	Прокладка	1
11	-	Болт M12-6g×30.58.019	12
12	-	Шайба 12 ОТ 65Γ 09	24
13	31372	LUaπ6a12×3.02	12
14	700-40-9447	Прокладка	1
15	700-40-9260	Шайба	43
16	-	Болт M12-6g×25.58.019	18
17	-	Шайба 12.02.3κπ	18
18	749-55-155СП	Шарнир	2
19	749-55-192	Кронштейн	1

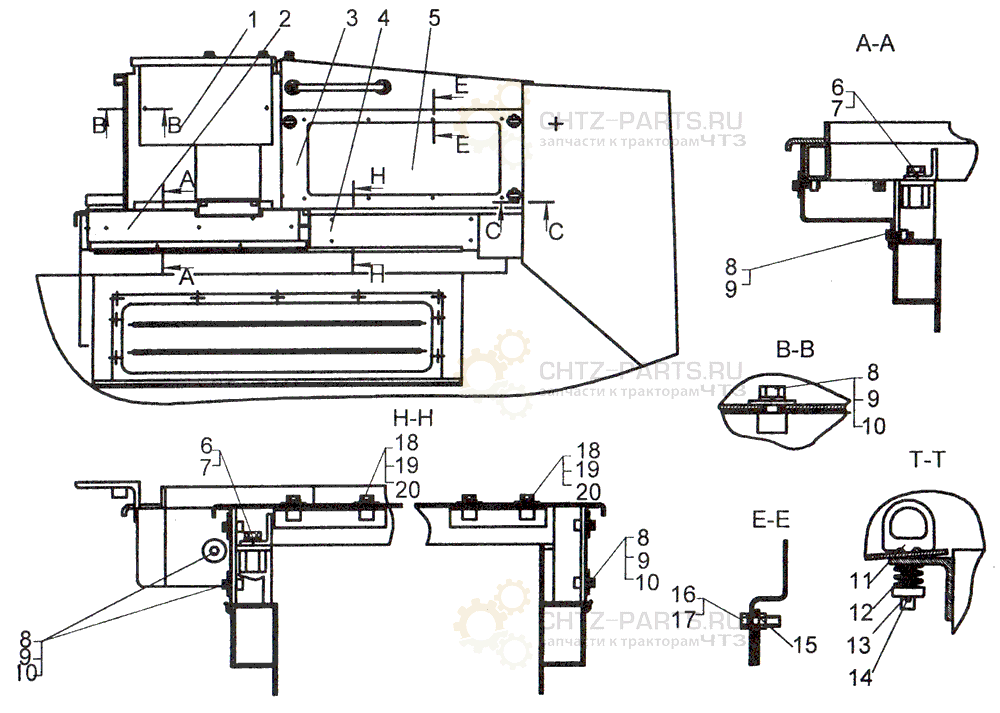

Поз.	Обозначение	Наименование	Кол.
1	749-55-242	Крышка	1
2	749-55-254	Кожух	1
3	749-55-184СП	Боковина (правая)	1
4	749-55-219	Стенка (правая)	1
5	749-55-180СП	Сетка	1
6	-	Болт M16-6g×40.58.019	4
7	-	Шайба 16 ОТ 65Г 09	4
8	-	Болт M8-6g×20.58.019	42
9	-	Шайба 8T 65Γ 09	49
10	31365-01	Шайба	43
11	18-25-31	Упор	7
12	38385	Пружина	7
13	18-25-31	Шайба-колпачок	7
14	-	Шплинт 3,2×18	7
15	-	Гайка М6-7Н.6.019	20
16	-	Болт M6-6g×25.58.019	14
17	-	Шайба 6Т 65Γ 09	20
18	-	Болт M12-6g×30.58.019	14
19	-	Шайба 12 ОТ 65Г 09	24
20	31372	Шайба 12×3.02	12
