Система отопления ДЭТ-320

Система отопления ДЭТ-320

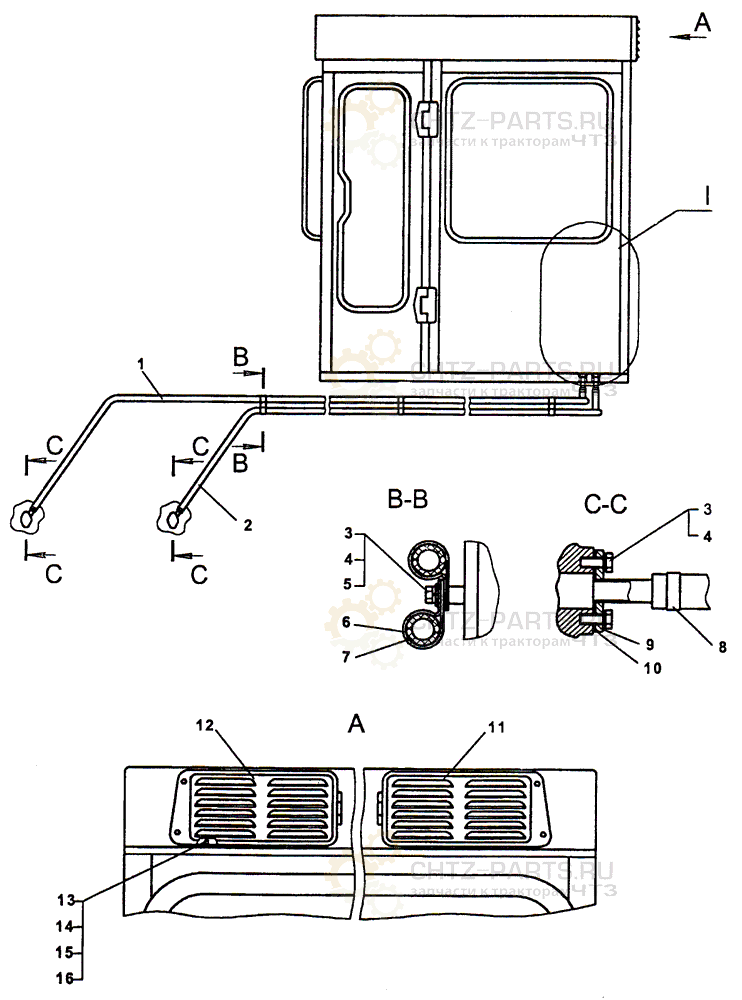

Поз.	Обозначение	Наименование	Кол.
-	749-44-4СП	Система отопления	-
1	-	Рукав-деталь	3,5 M
2	-	18-28-3500-0,5(5) Рукав-деталь	3 M
3	-	18-28-3000-0,5(5) Болт M8-6g×20.88.35.019	7
4	-	Шайба 8T 65Γ 09	7
5	-	Шайба 8.01.019	3
6	700-40-9175	Прокладка	7
7	261115	Хомут	7
8	-	Хомут червячный SGT 20-32/9 Норма	4
9	749-44-131СП	Фланец	2
10	700-40-9263	Прокладка	2
11	714-75-c6150	Пакет фильтрующий правый	1
12	714-75-c6149	Пакет фильтрующий левый	1
13	-	Винт BM4-6g×16.58.016	20
14	-	Гайка М4-7Н.6.016	20
15	-	Шайба 4T 65Γ 06	20
16	714-75-115	Прокладка	2

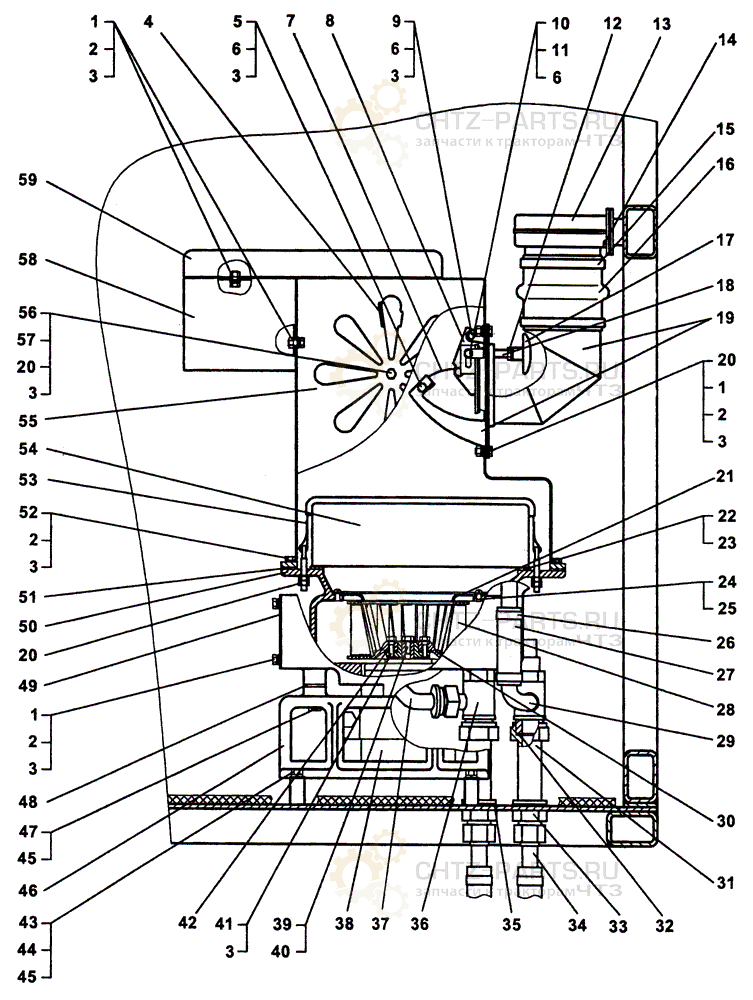

Поз.	Обозначение	Наименование	Кол.
1	-	Болт M6-6g×14.88.35.019	16
2	-	Шайба 6Т 65Γ 09	28
3	-	Шайба 6.01.019	40
4	749-44-105СП	Заслонка	1
5	-	Ось 6-6f9×28.38XA.2. 35,5...45,5 хим. окс. прм.	2
6	-	Шплинт 1,6×10.019	4
7	18-47-64	Пружина	2
8	714-75-c6163	Клапан	1
9	-	Ось 6-6d11×36.38XA.2. 35,5...45,5 хим. окс. прм.	1
10	-	Ось 6-5f9×18.38XA.2. 35,5...45,5 хим. окс. прм.	1
11	-	Шайба 5.01.019	1
12	-	Гайка М8-7Н.6.019	1
13	749-44-115СП	Воздуховод	1
14	-	Винт BM5-6g×12.58.019	2
15	714-75-c6164	Хомут	2
16	714-75-164	Манжета	1
17	17-74-207	Рукоятка	1
18	700-49-39	Вилка	1
19	749-44-123СП	Основание	1
20	-	Гайка М6-7Н.6.019	14
21	748-44-153	Диффузор	1
22	749-44-40	Прокладка	2
23	749-44-41	Прокладка	2
24	-	Винт BM5-6g×10.58.019	6
25	-	Шайба 5T 65Γ 09	6
26	700-41-2235-09СП	Хомут	4
27	-	Рукав-деталь 18-28-200-0,5(5)	0,2 m
28	748-44-113СП	Ротор вентилятора	1
29	749-44-125-01СП	Труба	1
30	748-44-283	Фланец	1
31	700-57-175	Штуцер	2
32	-	Кольцо 22×30	2
33	700-30-2308	Гайка	2
34	749-44-130СП	Труба	2
35	714-75-31	Прокладка	2
36	749-44-128СП	Кран	2
37	749-44-125СП	Труба	1
38	-	Электродвигатель МВ-42.000.ТУ	1
39	700-28-946	Болт	1
40	-	Шайба 6.02.019	1
41	-	Болт 3M6-6g×20.88	4
42	701-71-105	Шайба	1
43	-	Болт M8-6g×25.88.35.019	4
44	-	Шайба 8T 65Γ 09	4
45	-	Шайба 8.01.019	8
46	714-75-117	Опора	1
47	700-28-1020	Болт	4
48	714-75-119	Прокладка	4
49	714-75-c6134	Фланец	1
50	749-44-33	Корпус	1
51	749-44-32	Прокладка	1
52	-	Болт M6-6g×20.88.35.019	12
53	748-44-199СП	Стяжка	2
54	748-44-196СП	Радиатор	1
55	749-44-119СП	Кожух	1
56	-	Болт M6-6g×22.46.019	1
57	714-75-145	Кольцо	1
58	749-23-152СП	Каркас	1
59	749-23-146СП	Подлокотник	1
