Механизм управления ДЭТ-320
Механизм управления ДЭТ-320
/

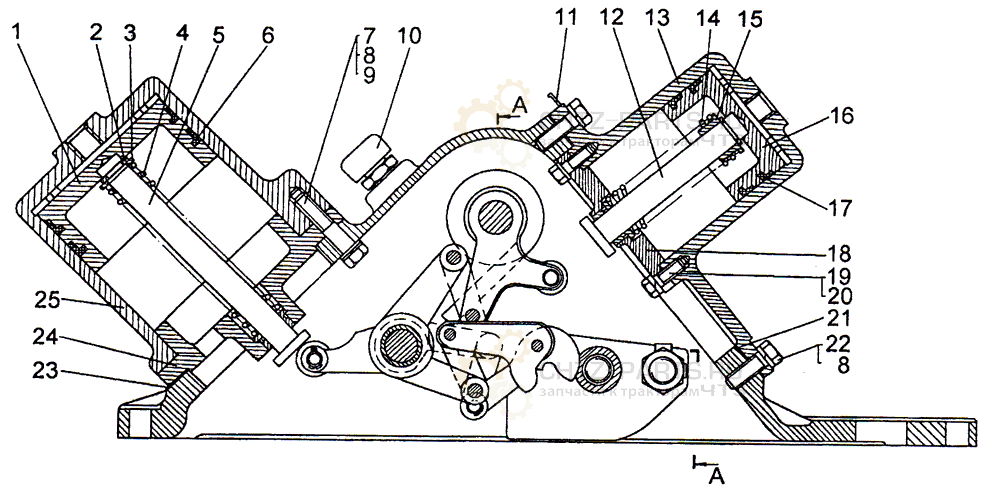

| Поз. | Обозначение | Наименование | Кол. |
| - |
749-18-102СП; 749-18-103СП |
Механизм управления | |
| 1 | 748-18-253 | Поршень | 1 |
| 2 | 700-58-2466 | Кольцо | 1 |
| 3 | 3193 | Шайба | 1 |
| 4 | 700-38-874 | Пружина | 1 |
| 5 | 748-18-278 | Шток | 1 |
| 6 | 748-16-22 | Манжета | 1 |
| 7 | - | Болт M12-6g×55.58.019 | 6 |
| 8 | - | Шайба 12 ОТ 65Г 09 | 24 |
| 9 | 700-31-96 | Шайба | 6 |
| 10 | 01265СП | Сапун | 1 |
| 11 | 749-18-2 | Кронштейн | 1 |
| 12 | 748-18-279 | Шток | 1 |
| 13 |
748-18-139-01 1; 748-18-140-01 2 |
Корпус бустера | 1 |
| 14 | 700-38-812 | Пружина | 1 |
| 15 | 748-18-303 | Втулка | 1 |
| 16 | 748-18-184 | Поршень | 1 |
| 17 | 748-18-125 | Манжета | 2 |
| 18 | 748-18-129СП | Крышка | 1 |
| 19 | - | Болт M10-6g×25.58.019 | 4 |
| 20 | - | Шайба 10 ОТ 65Γ 09 | 5 |
| 21 |
748-18-211; 748-18-211-1 3 |
Прокладка | 1 |
| 22 | - | Болт M12-6g×35.58.019 | 18 |
| 23 |
748-18-205; 748-18-205-1 3 |
Прокладка | 2 |
| 24 |
748-18-176СП 1; 748-18-177СП 2 |
Крышка | 1 |
| 25 |
748-18-254 1; 748-18-255 2 |
Корпус бустера | 1 |
|
1 Входит в 749-18-102СП. 2 Входит в 749-18-103СП. 3 Заказывать для тропиков. |
|||

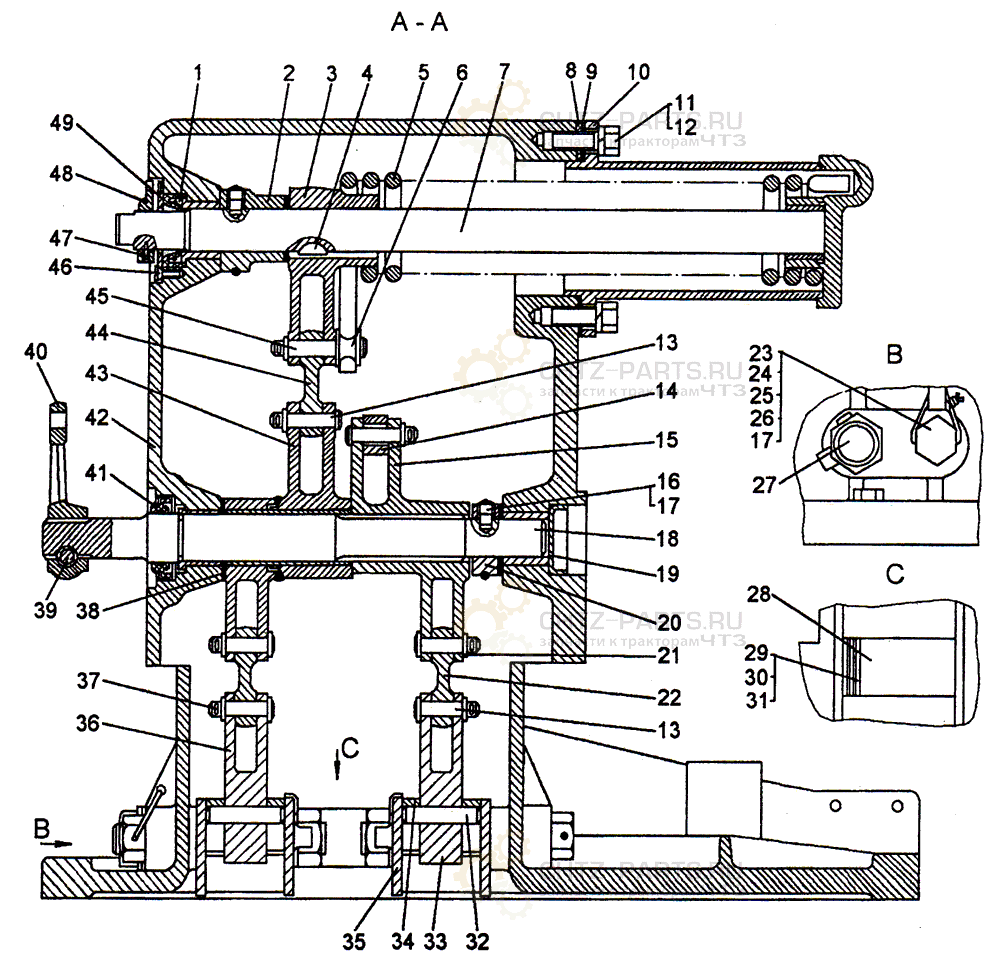

| Поз. | Обозначение | Наименование | Кол-во |
| 1 | сб 327-18-1А | Манжета армированная | 1 |
| 2 | 748-18-149 | Втулка | 1 |
| 3 |
748-18-298 1; 748-18-299 2 |
Рычаг | 1 |
| 4 | - | Шпонка 6×9 | 1 |
| 5 |
700-38-809 1; 700-38-810 2 |
Пружина | 1 |
| 6 | 748-18-276 | Ролик | 1 |
| 7 | 748-18-296 | Валик | 1 |
| S | 748-18-170 | Прокладка | 2 |
| 9 | 748-18-462 | Кольцо | 1 |
| 10 | 748-18-168СП | Стакан | 1 |
| 11 | - | Болт M12-6g×35.58.019 | 18 |
| 12 | - | Шайба 12 ОТ 65Γ 09 | 24 |
| 13 | 700-47-63 | Валик | 5 |
| 14 | 748-18-277 | Ролик | 2 |
| 15 |
748-18-155 1; 748-18-443-01 2 |
Рычаг | 1 |
| 16 | - | Винт BM10-8g×20-14H | 2 |
| 17 | - | Проволока КО 1,6 | 2,22 M |
| 18 |
748-18-457 1; 748-18-457-01 2 |
Валик | 1 |
| 19 | 748-18-275 | Заглушка | 1 |
| 20 | 748-18-163 | Кольцо | 1 |
| 21 | 700-31-443 | Шайба | 10 |
| 22 | 748-18-167 | Серьга | 2 |
| 23 | 748-18-103 | Болт | 2 |
| 24 | - | Гайка M20×1,5-7H.6.019 | 3 |
| 25 | 700-31-2489 | Шайба | 3 |
| 26 | - | Шнур асбестовый ШАОН 2,5 | 0,6 M |
| 27 | 700-28-357 | Болт | 1 |
| 28 | 748-18-267 | Труба | 1 |
| 29 | 700-40-60 | Прокладка | 1 |
| 30 | 700-40-61 | Прокладка | 2 |
| 31 | 700-40-62 | Прокладка | 2 |
| 32 | 700-32-98 | Штифт | 2 |
| 33 | 748-18-169 | Рычаг | 1 |
| 34 | 748-18-223 | Упор | 2 |
| 35 | 748-18-368 | Накладка | 4 |
| 36 | 748-18-168 | Рычаг | 1 |
| 37 | - | Шплинт 3,2×18.019 | 9 |
| 38 | 700-31-453 | Кольцо | 10 |
| 39 | - | Болт M10-6g×25.58.019 | 1 |
| 40 | 748-18-178 | Рычаг | 1 |
| 41 | c6308-170 | Манжета с пружиной | 1 |
| 42 |
748-18-218СП; 748-18-219СП |
Корпус | 1 |
| 43 |
748-18-145СП 1; 748-18-146СП 2 |
Рычаг | 1 |
| 44 | 748-18-152 | Серьга | 1 |
| 45 | 700-47-64 | Валик | 1 |
| 46 | - | Винт BM5-6g×10.58.019 | 3 |
| 47 | - | Винт BM6-8g×12.14H.019 | 1 |
| 48 | 748-18-297 | Указатель | 1 |
| 49 | 748-18-295 | Крышка | 1 |
|
l Входит в 749-18-102СП. 2 Входит в 749-18-103СП. |
|||
