Пульт ДЭТ-320

Описание

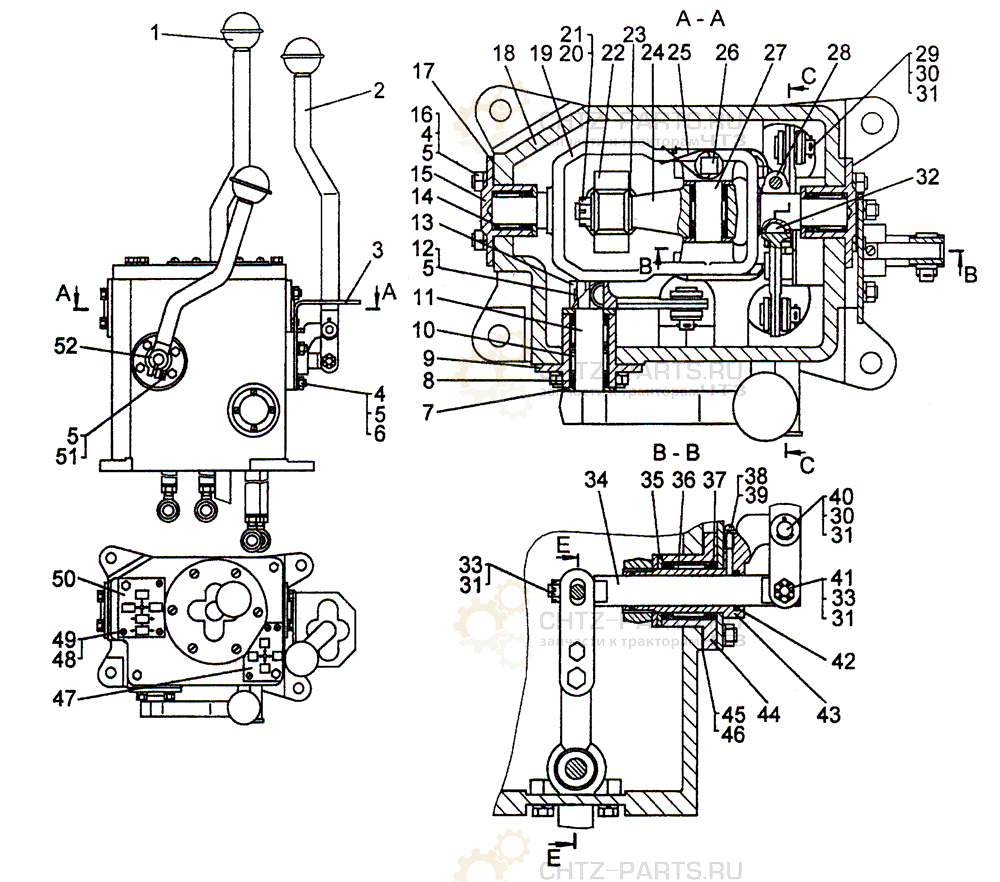

Пульт ДЭТ-320
Поз.	Обозначение	Наименование	Кол.
-	749-15-148СП	Пульт
1	13310СП	Рукоятка	3
2	749-15-147СП	Рычаг	1
3	749-15-94	Гребенка	1
4	-	Гайка М8-7Н.6.019	20
5	-	Шайба 8T65Γ 06	27
6	-	Шпилька М8×25.66.019	3
7	700-42-228	Кольцо	6
8	714-17-7	Сальник	6
9	749-15-25	Корпус	1
10	-	Подшипник 942/20	2
11	749-15-23-01	Валик	1
12	749-15-23-01	Болт M8-6g×20.88.35.019	5
13	749-15-105СП	Рычаг	1
14	749-15-111	Крышка	2
15	-	Подшипник 943/20	3
16	700-29-260	Шпилька	12
17	714-17-12; 714-17-12-01	Прокладка	9
18	749-15-83	Корпус	1
19	714-19-93	Рамка	1
20	-	Гайка М10-6Н.04.45.019	8
21	-	Шплинт 2,5×25.019	1
22	714-19-c6150	Проушина	1
23	700-42-229	Кольцо	2
24	749-15-149СП	Рычаг	1
25	-	Проволока КО 1	0,25 m
26	700-35-271	Винт установочный	1
27	714-17-19	Валик	1
28	749-15-153СП	Рычаг	1
29	700-47-2109	Ось	6
30	-	Шайба 10.02.019	8
31	-	Шплинт 2,5×16.019	10
32	-	Шпонка 4×6,5	3
33	700-30-557	Гайка	2
34	749-15-91	Валик	1
35	700-42-236	Кольцо	2
36	-	Подшипник 943/30	1
37	714-17-7-03	Сальник	2
38	-	Винт BM5-6g×8.58.019	1
39	-	Шайба 5T 65Γ 06	1
40	700-47-360-05	Ось	2
41	749-15-101	Ось	1
42	720-17-229	Кольцо уплотнительное	2
43	749-15-152СП	Серьга	1
44	749-15-92	Крышка	1
45	749-15-93	Прокладка	3
46	749-15-93-01	Прокладка	3
47	749-15-102	Табличка	1
48	-	Винт BM3-6g×10.58.016	6
49	-	Шайба 3Т 65Γ 06	6
50	749-15-104	Табличка	1
51	-	Болт M8-6g×25.88.35.019	1
52	749-15-104СП	Рычаг	1

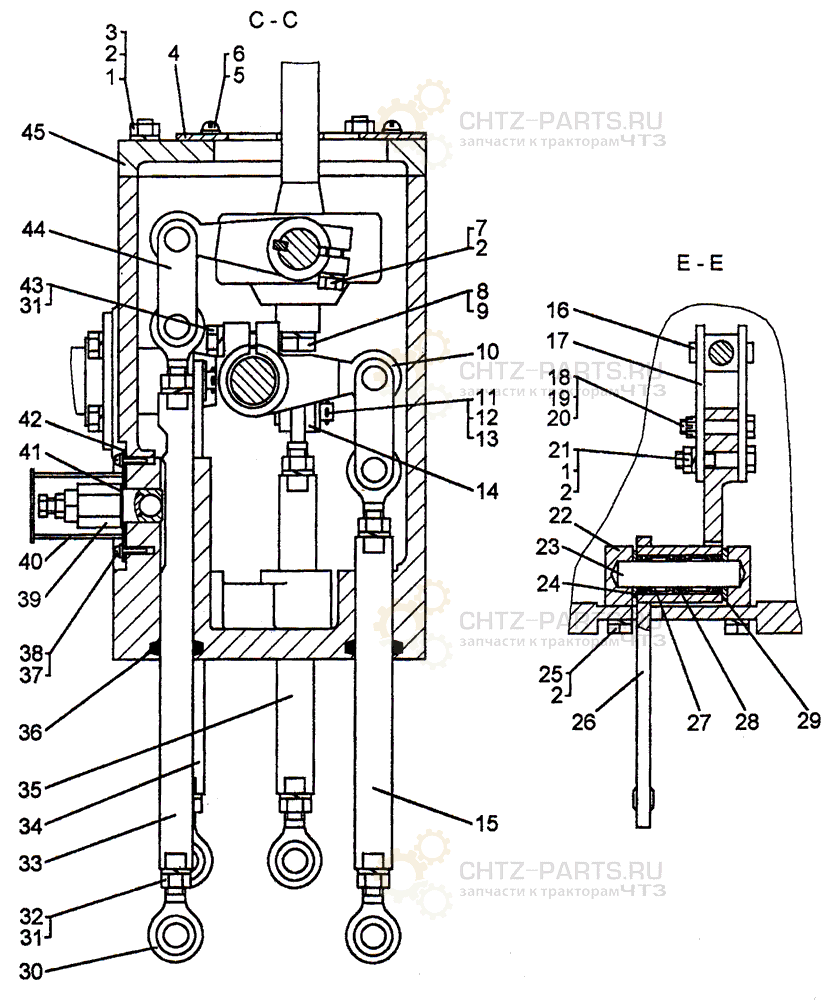

Поз.	Обозначение	Наименование	Кол.
1	-	Гайка М8-7Н.6.019	20
2	-	Шайба 8T 65Γ 06	27
3	-	Шпилька М8×30.66.019	4
4	749-15-24	Крышка	1
5	-	Винт BM6-6g×16.58.019	6
6	-	Шайба 6Т 65Γ 06	6
7	-	Болт M8-6g×30.88.35.019	1
8	-	Гайка M12×1,25-7H.6.019	1
9	-	Шайба 12 ОТ 65Γ 06	1
10	749-15-146СП	Рычаг	1
11	700-47-360-05	Ось	2
12	-	Шайба 10.02.019	8
13	-	Шплинт 2,5×16.019	10
14	714-19-111	Вилка	1
15	749-15-11-02	Валик	1
16	749-15-95	Ось	1
17	749-15-96	Тяга	2
18	749-15-100	Ось	1
19	351-28	Гайка	1
20	-	Шплинт 2×16.019	1
21	-	Болт M8-6g×40.88.35.019	1
22	749-15-97	Корпус	2
23	749-15-98	Ось	1
24	700-42-325	Кольцо	2
25	-	Болт M8-6g×20.88.35.019	5
26	749-15-145СП	Труба	1
27	-	Подшипник 942/15	2
28	749-15-99	Втулка	1
29	-	Кольцо СТ21-14-4	2
30	714-19-c6168	Поводок	8
31	-	Шайба 10ОТ 65Г 06	9
32	-	Гайка М10-6Н.04.45.019	1
33	749-15-12	Валик	1
34	749-15-11	Валик	1
35	749-15-11-01	Валик	1
36	730-17-85	Сальник	4
37	-	Винт BM4-6g×10.58.016	4
38	-	Шайба 4T 65Γ 06	4
39	714-19-c6178	Фиксатор	1
40	749-15-116СП	Крышка	1
41	714-19-192	Прокладка	10
42	714-19-236	Прокладка	1
43	-	Болт M10-6g×35.58..019	1
44	714-19-101	Тяга	6
45	749-15-2	Крышка	1
