Система топливная 749-25-5СП ДЭТ-320

Описание

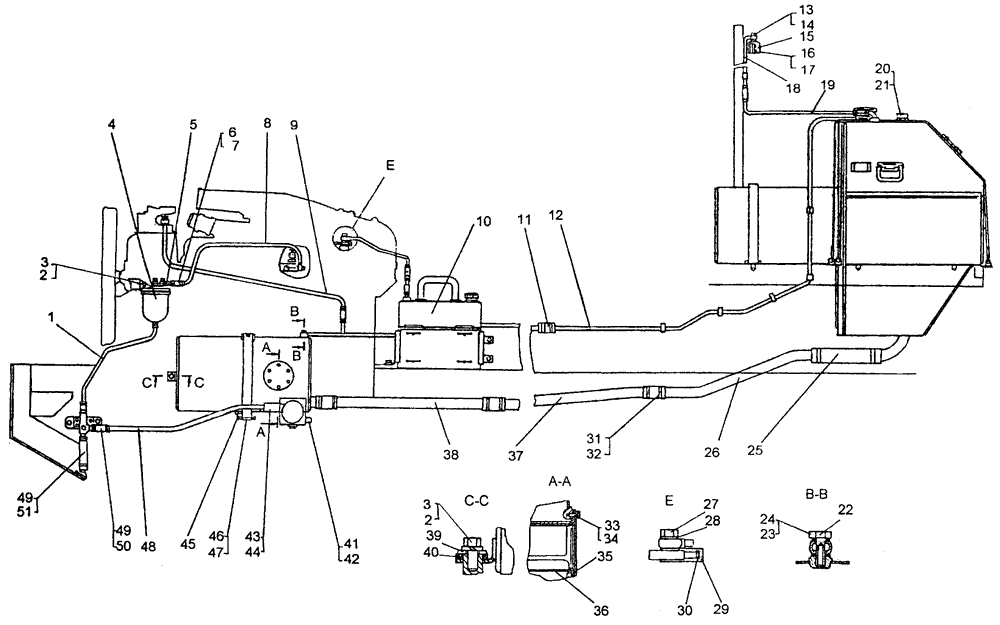

Система топливная 749-25-5СП ДЭТ-320
Поз.	Обозначение	Наименование	Кол.
-	749-25-5СП	Система топливная
1	749-25-181	Труба	1
2	-	Шайба 12 ОТ 65Г09	3
3	-	Болт M12-6g×25.58.019	3
4	-	Фильтр грубой очистки топлива 840.1105010СБ	1
5	749-25-213СП	Патрубок	1
6	700-21-2235-07СП	Хомут	6
7	-	Рукав-деталь 12-22-80-1,3(13)	0,24 m
8	749-25-21 ОСП	Труба	1
9	749-25-197СП	Труба	1
10	749-25-195СП	Бак	1
11	700-40-3479	Рукав	9
12	748-25-378СП	Труба	1
13	700-28-2457	Болт поворотного угольника	1
14	700-40-336-02	Прокладка	2
15	714-05-СБ141	Сапун	1
16	-	Болт M6-6g×12.88.35.019	2
17	-	Шайба 6Т 65Γ 09	22
18	749-25-179СП	Труба	1
19	748-25-379СП	Труба	1
20	714-72-44-02	Кольцо 034-040-36-2-2	1
21	-	Датчик уровня ДТ 7.1-05 РИВП 4538.45 003-05	1
22	-	Проволока КО 1,0	9,6 M
23	-	Кольцо 12×16	4
24	701-05-41	Болт зажимной	2
25	700-40-3501	Рукав	1
26	748-25-577	Труба	1
27	700-55-47	Болт поворотного угольника	1
28	40912	Кольцо	2
29	700-33-284	Гайка глухая	1
30	700-58-153	Заглушка	1
31	700-41-2235-25СП	Хомут	25
32	700-40-3500	Рукав	6
33	-	Болт M8-6g×16.88.35.019	8
34	-	Шайба 8T 65Γ 09	8
35	748-25-219	Прокладка	1
36	748-25-188СП	Фильтр	1
37	748-25-334	Труба	1
38	749-25-148	Труба	1
39	748-25-257	Накладка	1
40	748-25-256	Прокладка	2
41	-	Кольцо 14×20	1
42	-	Датчик наличия воды 1138 45020	1
43	700-41-2235-15СП	Хомут	2
44	700-40-3492	Рукав	1
45	700-40-4235	Прокладка	1
46	700-47-2009	Валик с головкой	10
47	-	Шплинт 2×16.019	10
48	749-25-211СП	Труба	1
49	700-41-2235-11СП	Хомут	4
50	700-40-3488	Рукав	1
51	-	Рукав-деталь 20-30,5-160-1,3(13)	0,16 M

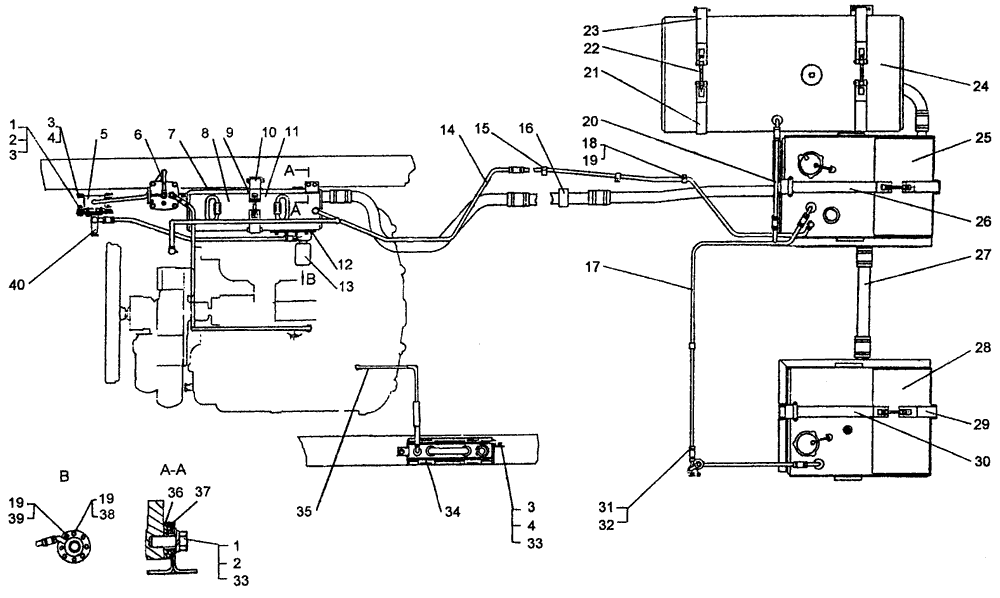

Крепёж топливной системы ДЭТ-320

Поз.	Обозначение	Наименование	Кол-во
1	-	Болт M10-6g×25.58.019	6
2	-	Гайка М10-7Н.6.019	2
3	-	Шайба 10 ОТ 65Γ 09	11
4	-	Болт M10-6g×20.58.019	5
5	749-25-178	Кронштейн	1
6	749-25-212СП	Труба	1
7	748-25-258	Прокладка	2
8	749-25-205СП	Бак	1
9	748-25-654	Прокладка	3
10	748-25311СП	Лента	1
11	748-25-312СП	Лента	1
12	748-25-338	Прокладка	1
13	-	Агрегат электронасосный 1ЭЦН-2.8-000ЕД	1
14	749-25-199СП	Труба	1
15	700-54-201-04	Хомутик	12
16	700-54-60	Хомутик	1
17	749-25184СП	Труба	1
18	-	Болт M6-6g×16.88.35.019	12
19		Шайба 6Т 65Γ 09	22
20	749-25-190СП	Труба	1
21	749-25-191СП	Лента	2
22	748-99-1122	Винт	2
23	749-25-192СП	Лента	2
24	749-25-189СП	Бак	1
25	749-25-181СП	Бак правый	1
26	749-25-193-01СП	Лента	1
27	749-25-149	Труба	1
28	749-25-182СП	Бак левый	1
29	748-25-242СП	Лента	2
30	749-25-193СП	Лента	1
31	700-41-2235-03СП	Хомут	17
32	700-40-3479	Рукав	9
33	-	Шайба 10.02.019	5
34	749-25-214СП	Короб	1
35	749-25-204СП	Труба	1
36	700-40-4236	Прокладка	1
37	748-25-526	Прокладка	5
38	-	Гайка М6-7Н.6.016	6
39	-	Винт BM6-6g×16.58.019	2
40	749-25-209СП	Кран	1
