Установка электромашин ДЭТ-320

Описание

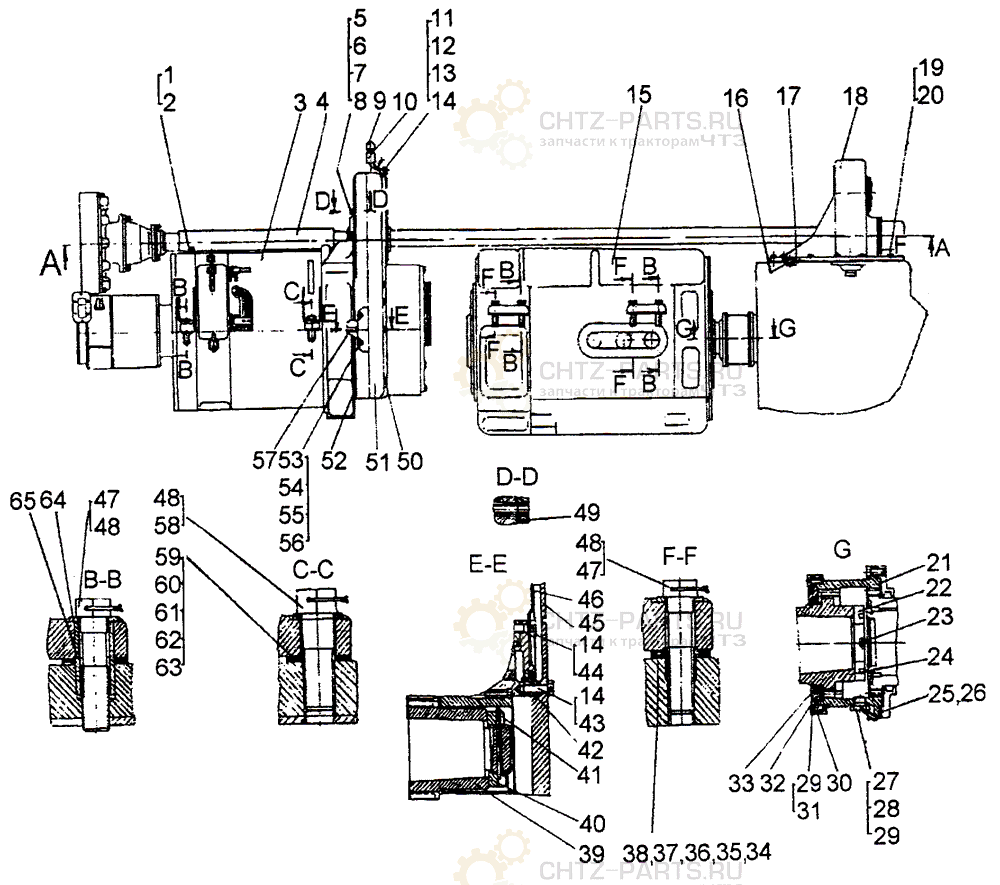

Установка электромашин ДЭТ-320
Поз.	Обозначение	Наименование	Кол.
-	748-50-4СП	Установка электромашин	1
1	-	Болт M8-6g×16.88.35.019	4
2	-	Шайба 8T 65Γ 09	4
3	748-82-349СП	Генератор	1
4	748-50-328	Кожух	1
5	700-29-291	Шпилька	2
6	-	Гайка 2M18×1,5.6.H12 45Х.019	2
7	-	Шайба 18.01	2
8	-	Шплинт 4×36.019	2
9	01265СП	Сапун	1
10	748-50-241СП	Труба	1
11	748-50-630	Переходник	1
12	748-60-130	Штуцер	1
13	-	Кольцо 20×26	2
14	-	Проволока КО 1,4	1,5 M
15	748-82-350СП	Электродвигатель с муфтой	1
16	748-18-87	Штифт	3
17	748-50-394	Прокладка	1
18	749-50-154СП	Редуктор раздаточный	1
19	700-28-2265	Болт	16
20	-	Шайба 16 OT 65Γ 09	16
21	748-12-115СП	Муфта	1
22	8ЮЮ.946.000	Гайка	1
23	748-12-61	Штифт	1
24	748-12-63	Шестерня	1
25	748-12-76	Прокладка	1
26	748-12-77	Прокладка	5
27	700-37-2129	Пробка	1
28	-	Кольцо 24×30	1
29	-	Проволока КО 1,6	5,8 M
30	748-12-57 748-12-57-1 ¹	Прокладка	1
31	700-28-2342	Болт	15
32	748-12-73	Крышка	1
33	748-12-18	Сальник	1
34	700-31-533	Шайба	6
35	700-31-534	Шайба	6
36	700-31-535	Шайба	6
37	700-31-536	Шайба	3
38	700-31-537	Шайба	3
39	700-50-467	Муфта	1
40	700-30-248	Гайка	1
41	-	Шплинт 6,3×63.019	1
42	-	Кольцо 105-112-46-2-2	1
43	700-28-1088	Болт	10
44	700-28-883-01	Болт	10
45	749-04-167СП	Крыльчатка	1
46	749-04-154СП	Улитка	1
47	700-28-382	Болт	8
48	-	Проволока КО 2	6,3 M
49	748-50-288; 748-50-288-1 ¹	Прокладка	2
50	700-29-269	Шпилька	16
51	749-50-157СП	Редуктор привода генератора	1
52	748-50-393; 748-50-393-1 ¹	Прокладка	1
53	351-19A	Гайка	20
54	700-29-268	Шпилька	4
55	-	Шайба 14.01	20
56	-	Шплинт 3,2×32.019	20
57	700-32-221	Штифт	2
58	700-28-398	Болт	2
59	748-50-317	Прокладка	4
60	748-50-318	Прокладка	4
61	748-50-319	Прокладка	4
62	748-50-320	Прокладка	4
63	748-50-321	Прокладка	4
64	700-31-2569	Шайба	8
65	748-50-409	Втулка	5
¹ Заказывать для тропиков.

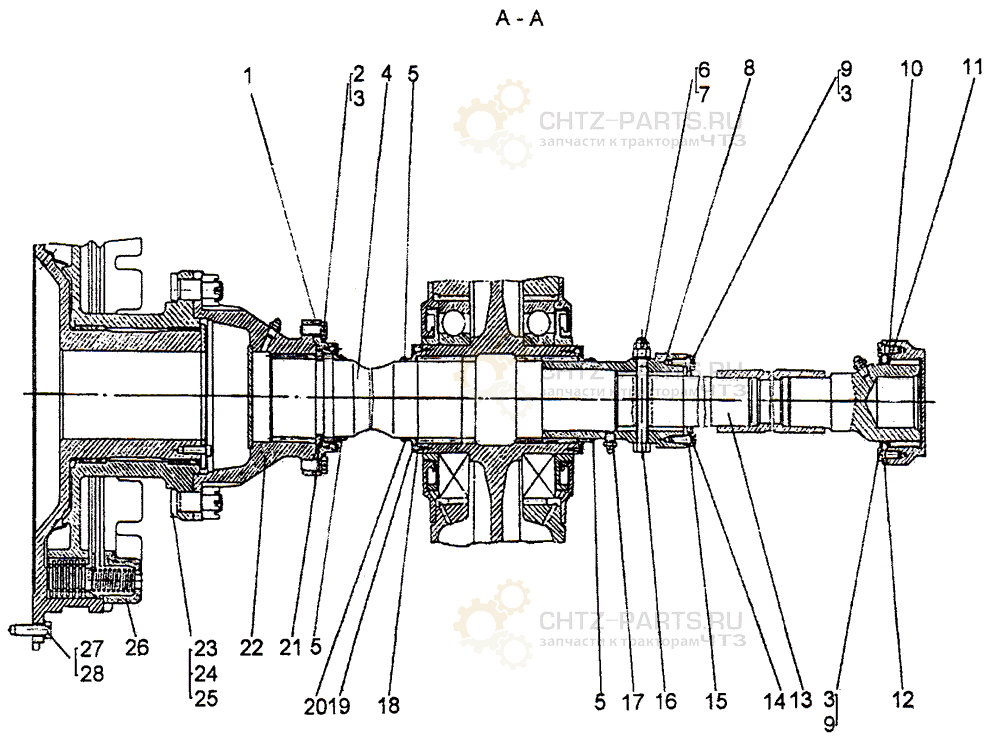

Поз.	Обозначение	Наименование	Кол.
1	748-50-535	Фланец	1
2	700-28-911	Болт	10
3	-	Проволока КО 1,4	1 м
4	749-50-188	Вал передний	1
5	-	Проволока КО 2	2,1 м
6	3082	Гайка	1
7	-	Шплинт 2×25.019	1
8	748-50-177	Муфта	1
9	700-28-910	Болт	10
10	748-50-149	Кольцо уплотнительное	1
11	700-58-2461	Кольцо	1
12	748-50-148	Крышка разрезная	2
13	749-50-155СП	Вал карданный	1
14	712-14-274	Кольцо	1
15	712-14-273	Шайба	1
16	700-28-2452	Болт	1
17	-	Масленка 1.3.И6	2
18	-	Винт BM5-6g×10.58.019	18
19	748-50-398	Накладка	3
20	748-50-397	Уплотнение	3
21	748-50-618	Кольцо разрезное	2
22	748-50-215СП	Муфта	1
23	700-28-370	Болт	6
24	-	Гайка 2M18×1,5-6H.12.45X.019	6
25	-	Шплинт 4×32.019	6
26	749-50-152СП	Муфта фрикционная	1
27	700-28-2339	Болт	16
28	700-31-944-02	Шайба отгибная	16
