Гусеница ДЭТ-320

Описание

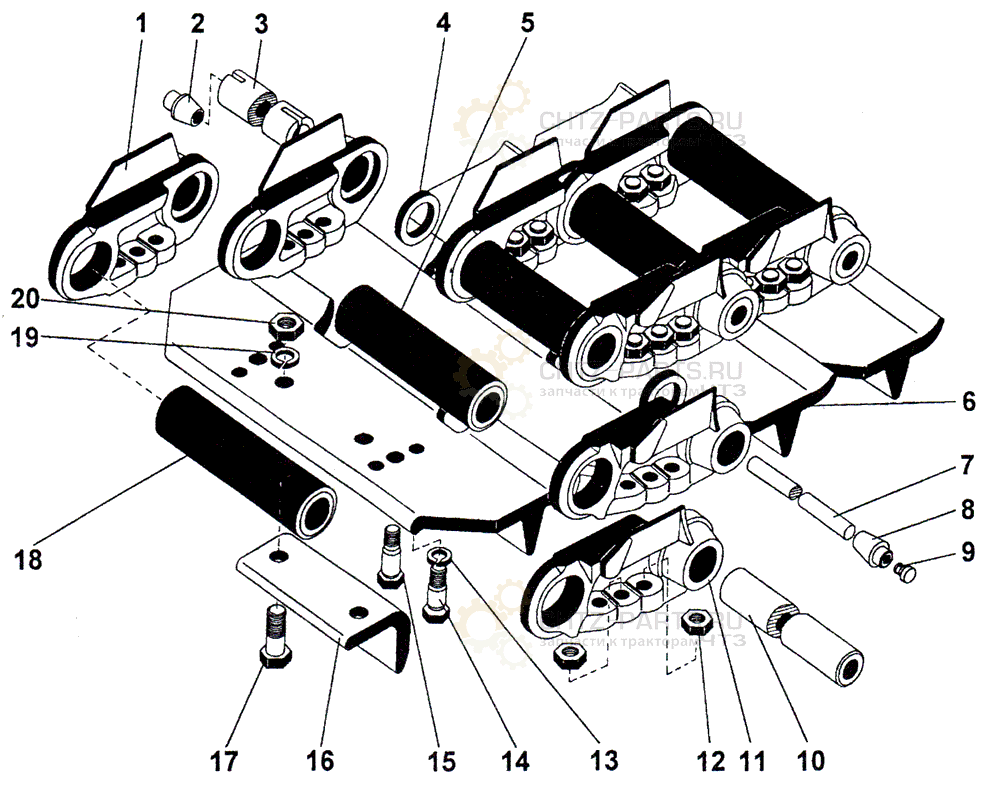

Гусеница ДЭТ-320
Поз.	Обозначение	Наименование	Кол.
	748-22-7СП или 748-22-7-01СП	Гусеница
-	748-22-158СП	Отрезок гусеницы (одно звено)	1 ¹; 1 ²
-	748-22-158-01СП	Отрезок гусеницы (11 звеньев)	5 ²
-	748-22-158-03СП	Отрезок гусеницы (27 звеньев)	1 ¹
-	748-22-158-04СП	Отрезок гусеницы (28 звеньев)	1 ¹
1	748-22-75	Звено	1 ³; 11 ⁴; 27 ⁵; 28 ⁶
2	748-22-7	Конус стопорный	3 ¹; 6 ²
3	748-22-74	Палец замыкающий	3 ¹; 6 ²
4	748-22-9	Шайба	6 ¹; 12 ²
5	748-22-78	Втулка замыкающая	1 ³; 1 ⁴; 1 ⁵; 1 ⁶
6	748-22-81	Башмак	1 ³; 11 ⁴; 27 ⁵; 28 ⁶
7	748-22-19	Стержень	3 ¹; 6 ²
8	748-22-8	Конус стопорный	3 ¹; 6 ²
9	700-40-5128	Пробка	3 ¹; 6 ²
10	748-22-79	Палец	10 ⁴; 26 ⁵; 27 ⁶
11	748-22-76	Звено	1 ³; 11 ⁴; 27 ⁵; 28 ⁶
12	30326-1	Гайка M20×1,5	6 ³; 66 ⁴; 162 ⁵; 168 ⁶
13	-	Шайба 20 ОТ 65Γ 09	6 ³; 66 ⁴; 162 ⁵; 168 ⁶
14	700-28-232	Болт M20C×1,5×78	2 ³; 22 ⁴; 54 ⁵; 56 ⁶
15	700-28-233	Болт M20C×1,5×78	4 ³; 44 ⁴; 108 ⁵; 112 ⁶
16	748-22-45 ⁷	Шпора	112
17	-	Болт M24-8g×70.109.40X ⁷	224
18	748-22-77	Втулка	10 ⁴; 26 ⁵; 27 ⁶
19	-	Шайба 24 T 65Γ 09 ⁷	224
20	-	Гайка М24-7Н.6.019 ⁷	224
¹ Входит в 748-22-7СП. ² Входит в 748-22-7-01СП. ³ Входит в 748-22-158СП. ⁴ Входит в 748-22-158-01СП. ⁵ Входит в 748-22-158-03СП. ⁶ Входит в 748-22-158-04СП. ⁷ Устанавливаются и поставляются по требованию потребителя по чертежу 748-22-152СП - установка шпор.

В запасные части гусеницу заказывать отрезками.
Комплект для одной гусеницы состоит из пяти отрезков 748-22-161СП по 11 звеньев в каждом и одного однозвенного отрезка 748-22-160СП, или из одного отрезка 748-22-161-01СП из 27 звеньев, одного отрезка 748-22-161-02СП из 28 звеньев и одного однозвенного отрезка 748-22-160СП.
