Система воздухопитания и выпуска ДЭТ-320

Описание

Система воздухопитания и выпуска ДЭТ-320

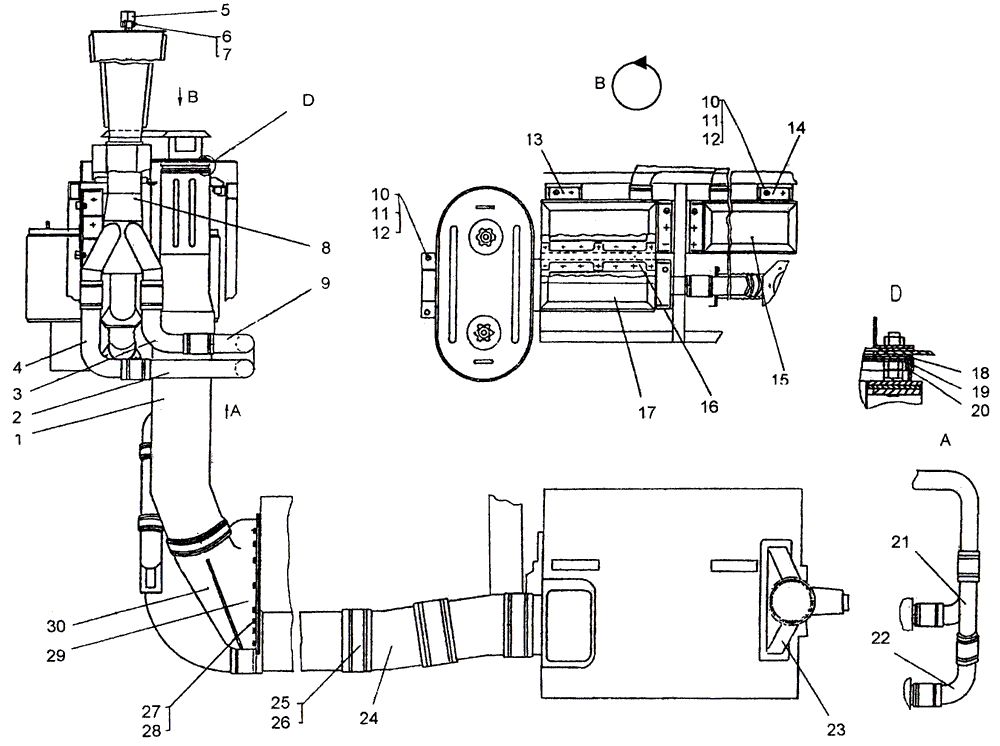

Поз.	Обозначение	Наименование	Кол.
-	749-05-6CΠ	Система воздухопитания и выпуска
1	749-05-163CΠ	Патрубок	1
2	749-05-155CΠ	Труба	1
3	749-05-154-01CΠ	Труба	1
4	749-05-154CΠ	Труба	1
5	749-06-140CΠ	Крышка	1
6	749-06-78	Ось	1
7	-	Гайка М8-7Н.6.019	38
8	749-06-142CΠ	Эжектор	1
9	749-05-155-01CΠ	Труба	1
10	-	Шайба 12OT 65Γ 09	22
11	3135-1	Шайба 12×2.0110.019	26
12	28558	Болт M12×35	22
13	749-05-185-01СП	Воздухоочиститель	1
14	749-05-185CΠ	Воздухоочиститель	1
15	749-05-178CΠ	Воздухозаборник	1
16	749-05-243	Накладка	1
17	749-05-179CΠ	Воздухозаборник	1
18	749-05-228	Планка	2
19	749-05-229	Планка	2
20	700-40-9445	Прокладка	4
21	749-05-144	Труба	1
22	749-05-152CΠ	Патрубок	2
23	748-05-213СП	Патрубок	2
24	749-05-170СП	Труба	2
25	700-41-2235-35СП	Хомут	14
26	748-05-114	Трубка	7
27	-	Болт M8-6g×16.88.35.019	14
28	31386	Шайба 8.02.3κп	20
29	748-05-596	Прокладка	1
30	748-05-283СП	Коллектор	1

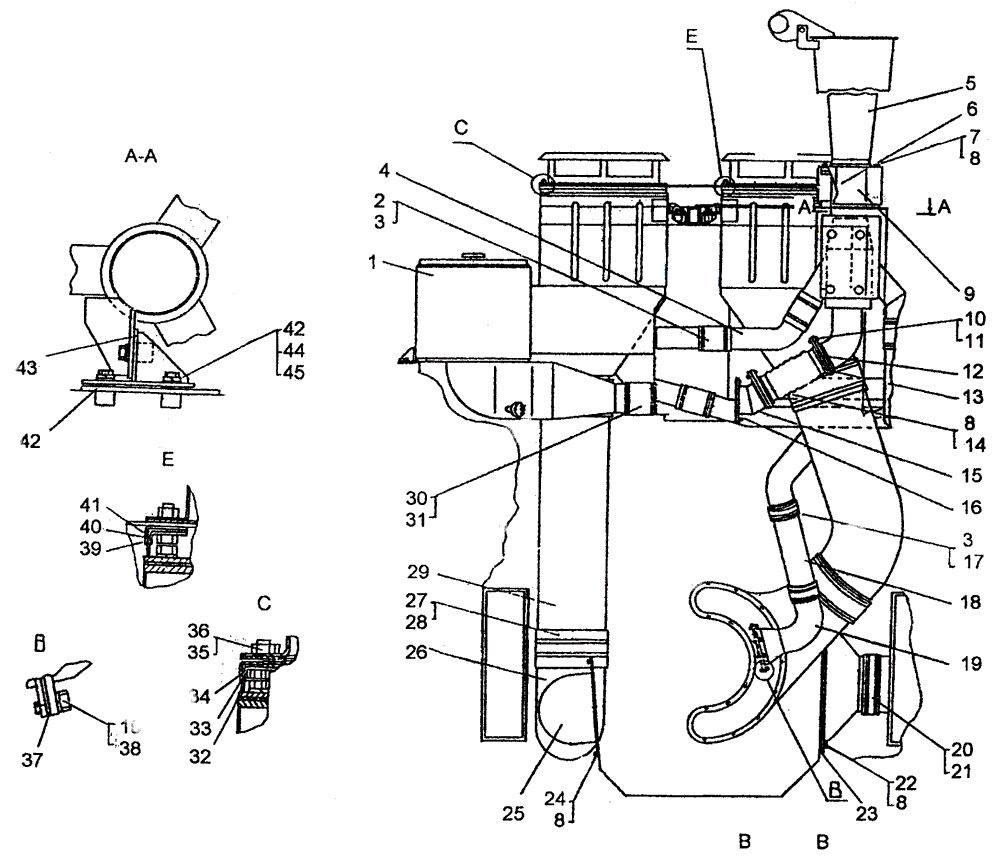

Поз.	Обозначение	Наименование	Кол.
1	749-05-182CΠ	Воздухоочиститель дизеля	1
2	-	Рукав-деталь 70-82,5-110-03(3)	1,1 M
3	700-41-2235-29CΠ	Хомут	24
4	749-05-169CΠ	Патрубок	1
5	749-06-137CΠ	Труба	1
6	749-05-212-01	Крышка	1
7	700-28-883	Болт M10-6g×30.58	6
8	-	Шайба 10ОТ 65Γ 09	28
9	749-05-212	Крышка	1
10	-	Болт M8-6g×20.88.35.019	48
11	-	Шайба 8T 65Γ 09	6
12	749-06-121	Прокладка	2
13	749-06-135CΠ	Металлорукав	1
14	-	Гайка М10-7Н.6.019	6
15	749-06-138CΠ	Патрубок	1
16	749-06-127	Прокладка	1
17	748-05-112	Трубка	2
18	749-05-162CΠ	Патрубок	1
19	749-05-153CΠ	Патрубок	1
20	700-41-2235-33CΠ	Хомут	4
21	748-05-425	Трубка	2
22	749-05-185CΠ	Воздухоочиститель	1
23	748-05-308	Прокладка	2
24	-	Болт M10-6g×25.58.019	4
25	748-05-202CΠ	Патрубок	1
26	749-05-158CΠ	Патрубок	1
27	700-41-2235-35CΠ	Хомут	14
28	748-05-114	Трубка	7
29	749-06-142CΠ	Эжектор	1
30	700-41-2235-31CΠ	Хомут	2
31	-	Рукав прокладочной конструкции 40У 90-3	0,1 M
32	700-40-9446	Прокладка	2
33	749-05-244	Планка	2
34	749-05-245	Планка	2
35	-	Гайка М8-7Н.6.019	38
36	-	Болт M10-6g×20.58.019	12
37	748-05-220	Прокладка	1
38	31386	Шайба 8.02.Зкп	20
39	749-05-227	Планка	2
40	700-40-9444	Прокладка	2
41	749-05-202	Планка	2
42	3135-1	Шайба 12×2.0110.019	26
43	749-05-149CΠ	Кронштейн	1
44	-	Шайба 12ОТ 65Γ 09	22
45	28558	Болт M12×35	22
