Гидрооборудование БО ДЭТ-250М2Б

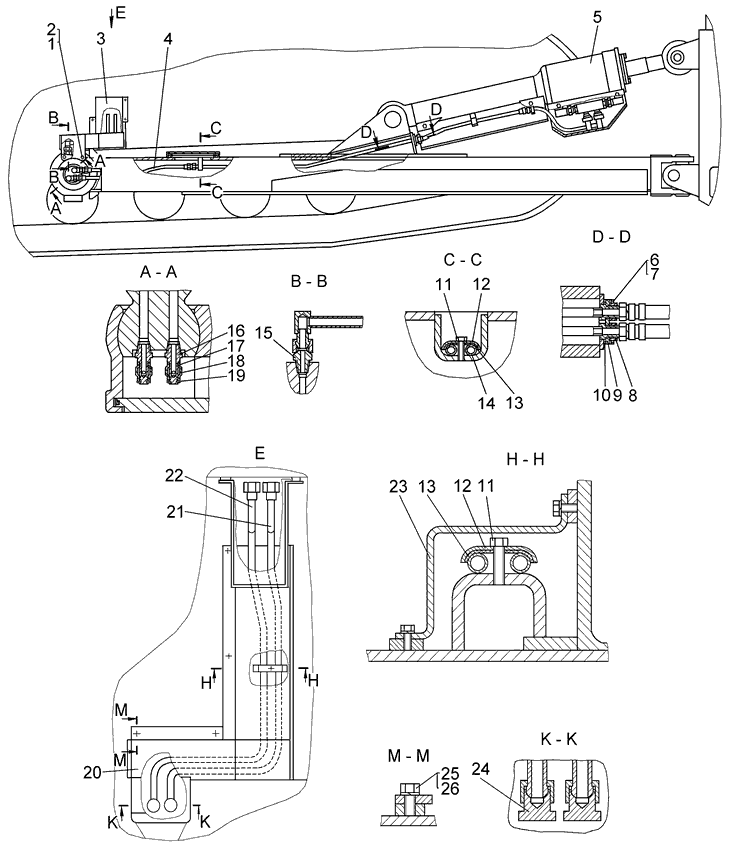

Гидрооборудование отвала ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-72-5СП ¹	Гидрооборудование бульдозера
1	–	Болт М16-8g×30.58.019	2
2	–	Шайба 16 ОТ 65Г 09	2
3	749-72-256СП	Кожух	1
4	50-26-485СП	Рукав 16	4
5	749-72-240СП	Гидрораскос	1
6	–	Болт М8-6g×25.88.35.019	4
7	–	Шайба 8Т 65Г 09	4
8	700-30-2308	Гайка	2
9	749-72-387	Крышка	1
10	749-72-388	Прокладка	1
11	–	Болт М10-6g×40.58.019	3
12	749-72-13	Хомут	3
13	749-72-14	Прокладка	3
14	749-72-241СП	Труба	2
15	749-72-30	Проходник	2
16	749-72-31	Штуцер	2
17	–	Кольцо 020-025-30-2-2	8
18	749-72-29	Муфта	2
19	–	Кольцо С25 65Г Ц9Хр	2
20	749-72-257СП	Кожух	1
21	749-72-196СП	Труба	1
22	749-72-195СП	Труба	1
23	749-72-410	Кожух	1
24	700-58-148	Заглушка	2
25	–	Болт М10-6g×20.58.019	12
26	–	Шайба 10 ОТ 65Г 09	12
¹ Для бульдозерного оборудования 748-96-1СП.

Гидрораскос отвала ДЭТ-250М2Б

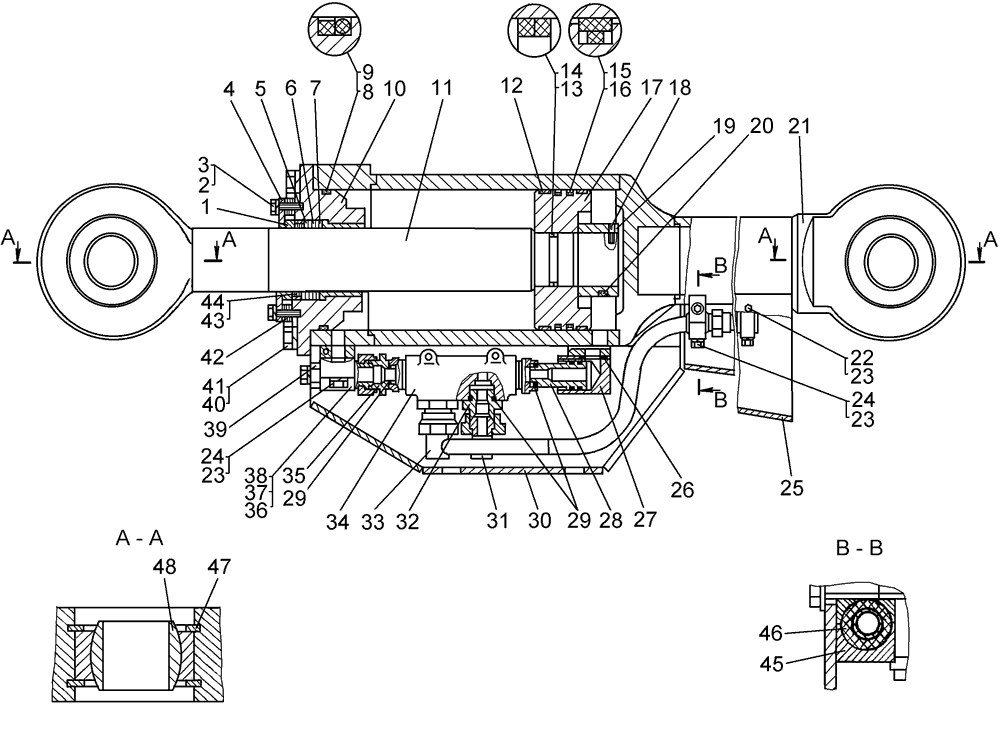

Гидрораскос отвала ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-72-240СП	Гидрораскос
1	749-72-269	Втулка	1
2	–	Болт М12-6g×35.58.019	12
3	–	Шайба 12 ОТ 65Г 09	12
4	749-72-258	Скребок	1
5	749-72-428; –	Кольцо нажимное; КН 100×125-2	1
6	–	Манжета М 100×125-2	3
7	749-72-427; –	Кольцо опорное; КО 100×125-2	1
8	749-72-262; 749-72-262-01	Кольцо распорное	1
9	–	Кольцо 210-220-58-2-2	1
10	749-72-187СП	Крышка	1
11	749-72-257	Шток	1
12	749-72-266; –	Втулка; Кольцо Е21-220-20-4	2
13	749-72-263; 749-72-263-01	Кольцо распорное	1
14	–	Кольцо 079-085-36-2-2	1
15	749-72-265; 749-72-265-01	Кольцо	2
16	–	Кольцо 200-210-58-2-2	2
17	749-72-260	Поршень	1
18	749-72-268	Винт	1
19	749-72-267	Гайка	1
20	749-72-264	Кольцо защитное	1
21	749-72-242СП	Корпус	1
22	700-28-2621	Болт	8
23	–	Шайба 16ОТ 65Г 09	14
24	700-28-2618	Болт	6
25	749-72-244СП	Кожух	1
26	–	Кольцо 030-035-30-2-2	4
27	749-72-245	Фланец	1
28	700-57-567	Ниппель	1
29	700-40-7939	Кольцо	4
30	749-72-243СП	Кожух	1
31	749-72-280СП	Труба	1
32	700-41-3533	Штуцер	2
33	749-72-279СП	Труба	1
34	50-50-195CП	Гидрозамок	1
35	700-57-1059	Штуцер	1
36	749-72-185СП	Фланец	1
37	749-72-184СП	Клапан	1
38	–	Болт М24-8g×65.58.019	12
39	–	Шайба 24 Т 65Г 09	12
40	749-72-261	Шайба регулировочная	78
41	749-72-259	Чистик	16
42	749-72-259-01	Чистик	8
43	749-72-512	Планка	2
44	42212	Муфточка	2
45	700-58-2084	Кольцо	4
46	–	Подшипник ШСЛ-80	2

Гидрозамок отвала ДЭТ-250М2Б

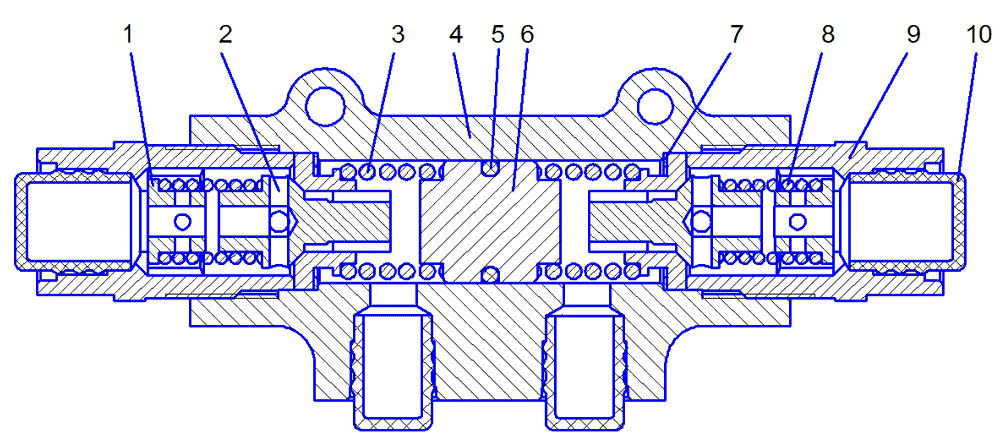

Гидрозамок отвала ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	50-50-195CП	Гидрозамок
1	50-50-279	Втулка	2
2	50-50-197СП	Клапан	2
3	700-38-2914	Пружина	2
4	50-50-210	Корпус	1
5	700-40-3543	Кольцо	1
6	50-50-247	Поршень	1
7	261164	Кольцо	2
8	700-38-2851	Пружина	2
9	50-50-281	Переходник	2
10	700-42-2232	Пробка	4
