Бульдозерное оборудование Б2 ДЭТ-250М2Б

Бульдозерное оборудование Б2

/

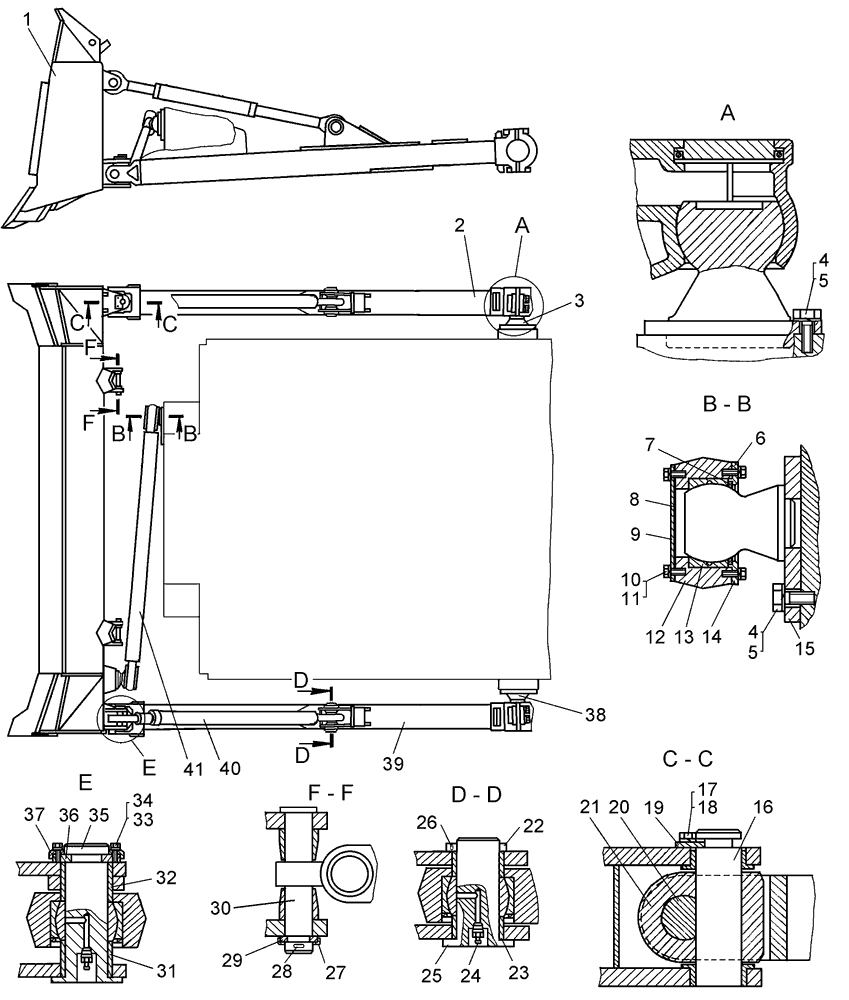

Оборудование бульдозерное Б2 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	748-96-3СП	Оборудование бульдозерное
1	748-96-137СП	Отвал	1
2	749-96-161СП	Брус правый	1
3	749-96-173СП	Опораправая	1
4	700-28-1077-01	Болт	26
5	–	Шайба 24Т 65Г 09	26
6	749-96-113 ¹	Крышка	4
7	749-96-114 ¹	Прокладка	2
8	749-96-115 ¹	Прокладка	2
9	749-96-112 ¹	Крышка	2
10	–	Болт М12-6g×30.58.019 ¹	16
11	–	Шайба 12 ОТ 65Г 09 ¹	16
12	749-96-164СП ¹	Тяга	1
13	749-96-117 ¹	Сухарь	4
14	749-96-118 ¹	Крышка	2
15	749-96-138СП	Опора	1
16	749-96-19	Палец	2
17	–	Болт М16-6g×40.58.019	4
18	–	Шайба 16ОТ 65Г 09	4
19	749-96-11	Ригель	2
20	749-96-8	Ось	2
21	749-96-9	Крестовина	2
22	749-96-170	Палец	2
23	749-96-184	Втулка	4
24	749-96-169	Палец	2
25	–	Масленка 1.3.Ц6	4 (2 ¹)
26	–	Шплинт 4×32.019	2
27	748-96-1	Колпачок	2
28	–	Шплинт 8×80.019	2
29	748-96-2	Полукольцо	4
30	748-96-3	Палец	2
31	749-96-184-01	Втулка	2
32	749-96-34-01	Втулка	2
33	–	Болт М8-6g×16.58.35.019	8
34	–	Шайба 8Т 65Г 09	8
35	749-96-186	Палец	2
36	749-96-94	Полукольцо	4
37	749-96-95	Кольцо	2
38	749-96-172СП	Опора левая	1
39	749-96-162СП	Бруслевый	1
40	749-96-139СП	Раскос	2
41	749-96-163СП	Тяга	1
¹ Входит в 749-96-163СП.

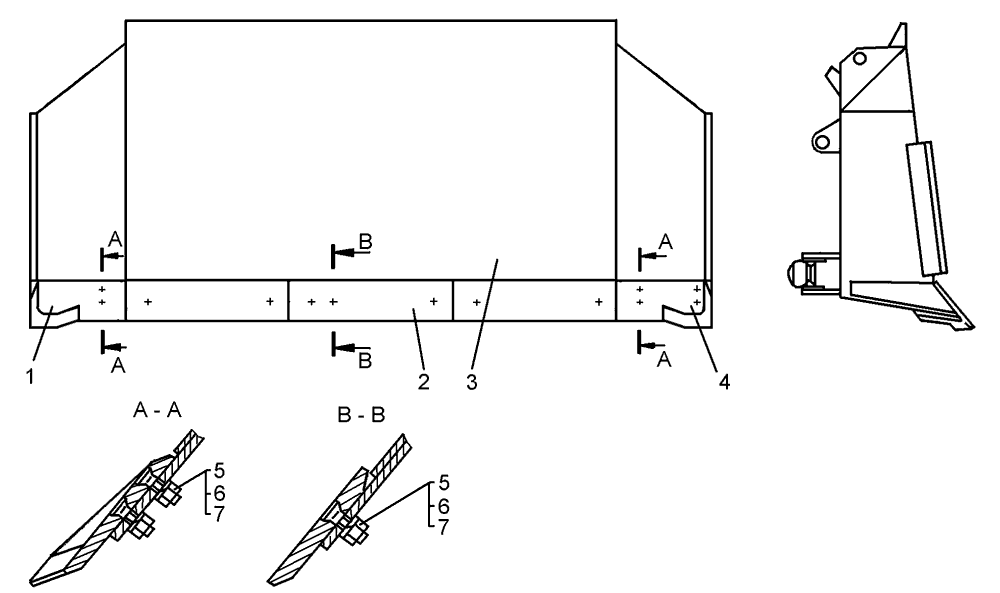

Отвал Б2 ДЭТ-250М2Б

Отвал Б2 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	748-96-137СП	Отвал
1	749-96-224	Нож боковой (правый)	1
2	749-96-181	Нож средний	3
3	748-96-136СП	Отвал	1
4	749-96-225	Нож боковой (левый)	1
5	749-96-108	Болт	30
6	700-30-680-01	Гайка	30
7	–	Шайба 30 65Г 09	30

Брус правый Б2 ДЭТ-250М2Б

Брус правый Б2 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-96-161СП	Брус правый
1	–	Шайба 36 65Г 09	2
2	700-28-933	Болт	4
3	749-96-67	Планка	2
4	749-96-165СП	Брус	1
5	700-70-456-02	Кольцо	1
6	749-96-5	Крышка	1
7	749-96-66	Прокладка	8
8	749-96-198	Крышка	1

Брус левый Б2 ДЭТ-250М2Б

Брус левый Б2 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-96-162СП	Брус левый
1	749-96-166СП	Брус	1
2	749-96-67	Планка	2
3	700-28-933	Болт	4
4	–	Шайба 36 65Г 09	2
5	749-96-198	Крышка	1
6	749-96-66	Прокладка	8
7	749-96-5	Крышка	1
8	700-70-456-02	Кольцо	1
