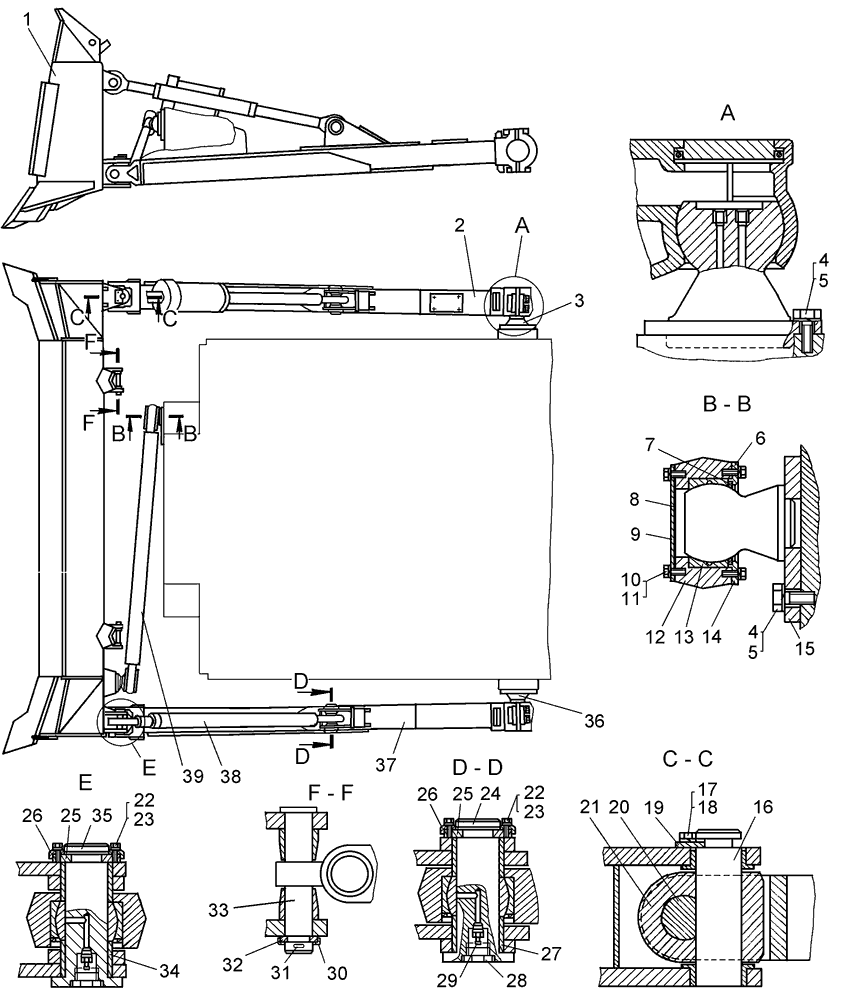

Бульдозерное оборудование Б1 ДЭТ-250М2Б

Бульдозерное оборудование Б1

/

Оборудование бульдозерное Б1 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	748-96-1СП	Оборудование бульдозерное
1	748-96-101СП	Отвал	1
2	749-96-135СП	Брус правый	1
3	749-96-110	Опора правая	1
4	700-28-1077-01	Болт	26
5	–	Шайба 24Т 65Г 09	26
6	749-96-113 ¹	Крышка	4
7	749-96-114 ¹	Прокладка	2
8	749-96-115 ¹	Прокладка	2
9	749-96-112 ¹	Крышка	2
10	–	Болт М12-6g×30.58.019 ¹	16
11	–	Шайба 12 ОТ 65Г 09 ¹	16
12	749-96-141СП ¹	Тяга	1
13	749-96-117 ¹	Сухарь	4
14	749-96-118 ¹	Крышка	2
15	749-96-138СП	Опора	1
16	749-96-19	Палец	2
17	–	Болт М16-6g×40.58.019	4
18	–	Шайба 16ОТ 65Г 09	4
19	749-96-11	Ригель	2
20	749-96-8	Ось	2
21	749-96-9	Крестовина	2
22	–	Болт М8-6g×16.58.35.019	16
23	–	Шайба 8Т 65Г 09	16
24	749-96-217	Палец	2
25	749-96-94	Полукольцо	8
26	749-96-95	Кольцо	4
27	749-96-34	Втулка	4
28	700-37-470	Пробка	4
29	–	Масленка 1.3.Ц6	4 (2 ¹)
30	748-96-1	Колпачок	2
31	–	Шплинт 8×80.019	2
32	748-96-2	Полукольцо	4
33	748-96-3	Палец	2
34	749-96-34-01	Втулка	4
35	749-96-217-01	Палец	2
36	749-96-109	Опора левая	1
37	749-96-136СП	Бруслевый	1
38	749-96-139СП	Раскос	1
39	749-96-137СП	Тяга	1
¹ Входит в 749-96-137СП.

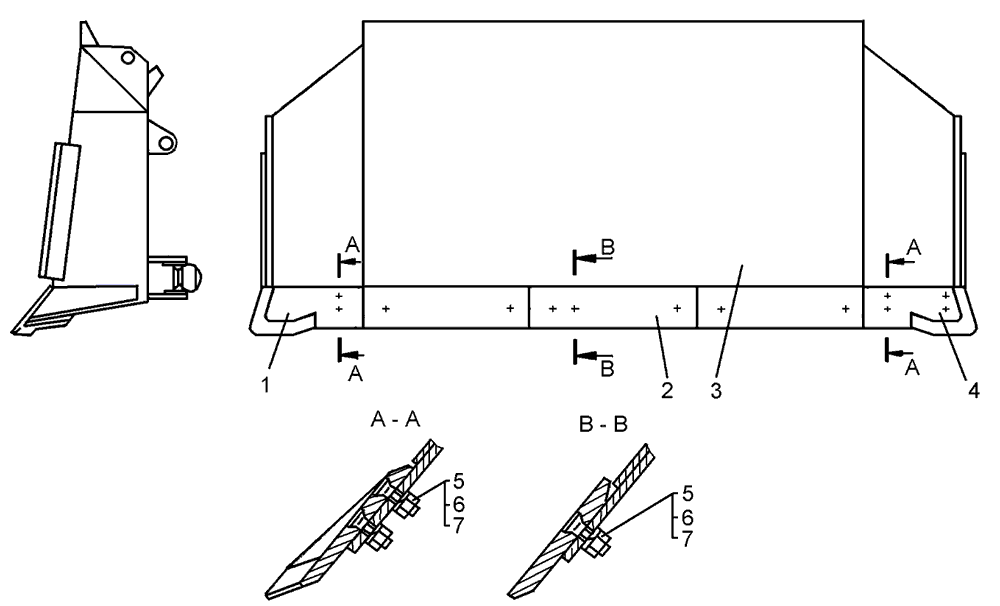

Отвал Б1 ДЭТ-250М2Б

Отвал Б1 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	748-96-101СП	Отвал
1	749-96-14	Нож боковой (правый)	1
2	749-96-164	Нож средний	3
3	748-96-103СП	Отвал	1
4	749-96-14-01	Нож боковой (левый)	1
5	749-96-108	Болт	39
6	700-30-680-01	Гайка	39
7	–	Шайба 30 65Г 09	39

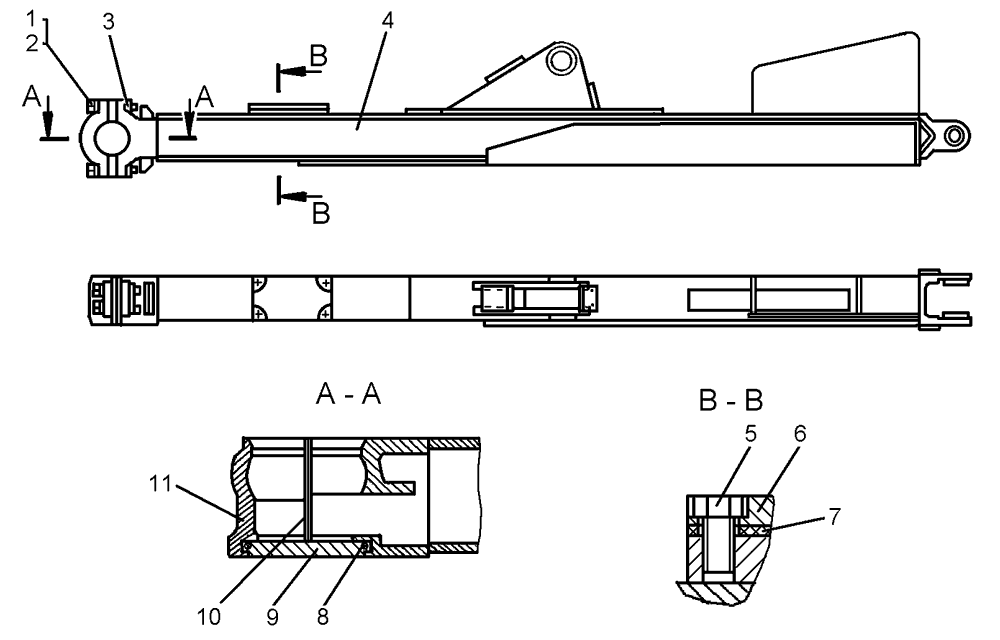

Брус правый Б1 ДЭТ-250М2Б

Брус правый Б1 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-96-135СП	Брус правый
1	–	Шайба 36 65Г 09	2
2	700-28-933	Болт	4
3	749-96-67	Планка	2
4	749-96-143СП	Брус	1
5	–	Болт М16-8g×30.58.019	4
6	749-96-63	Крышка	1
7	749-96-64	Прокладка	1
8	700-70-456-02	Кольцо	1
9	749-96-5	Крышка	1
10	749-96-66	Прокладка	8
11	749-96-132	Крышка	1

Брус левый Б1 ДЭТ-250М2Б

Брус левый Б1 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-96-136СП	Брус левый
1	749-96-144СП	Брус	1
2	749-96-67	Планка	2
3	700-28-933	Болт	4
4	–	Шайба 36 65Г 09	2
5	749-96-132	Крышка	1
6	700-70-456-02	Кольцо	1
7	749-96-5	Крышка	1
8	749-96-66	Прокладка	8

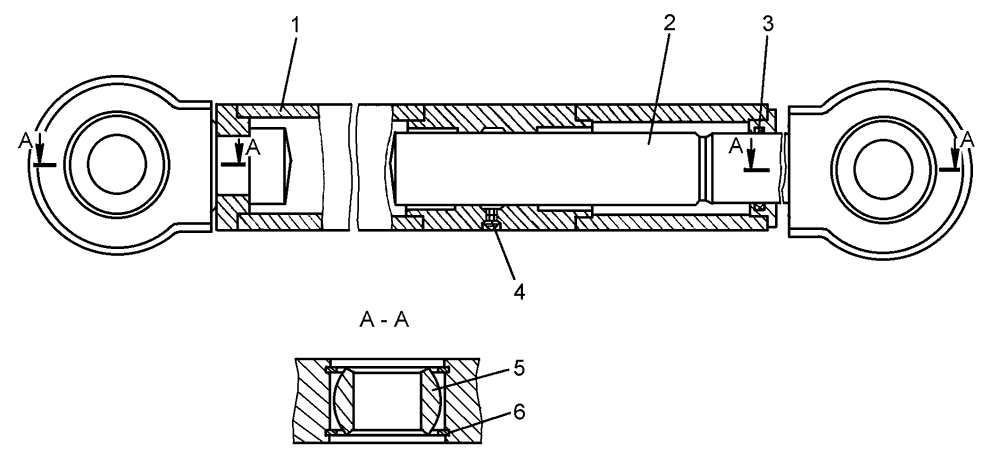

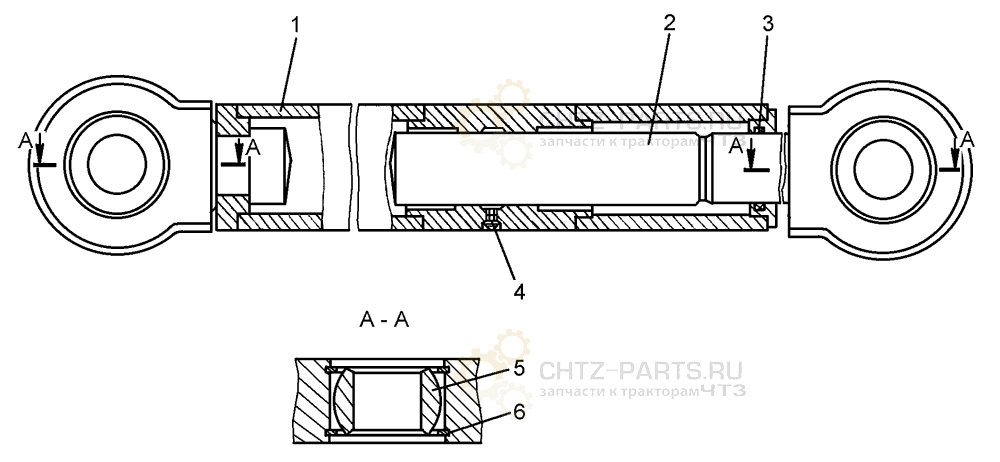

Раскос Б1 ДЭТ-250М2Б
Поз.	Обозначение	Наименование	Кол-во
–	749-96-139СП	Раскос
1	749-96-142СП	Раскос	1
2	749-96-123	Винт	1
3	–	Кольцо 085-095-58-2-2	1
4	–	Масленка 1.3.Ц6	1
5	–	Подшипник ШСЛ-80	2
6	700-58-2084	Кольцо	4
